【FLIR 紅外線熱像儀鏡頭選擇指南】

一、鏡頭角度怎麼選？

「紅外線熱像儀鏡頭角度這麼多，我要怎麼選擇比較好呢？」

不少客戶在選購 FLIR 紅外線熱像儀時，看到 14°、24°、42°、80°、微距等鏡頭選項，難免眼花撩亂。

在鏡頭規格上常常卡關：「這些鏡頭到底適用在哪些場景？」

為了釐清這項常見疑問，我們實際拍攝了多種鏡頭搭配下的影像，讓你一眼看懂不同視野帶來的效果差異。

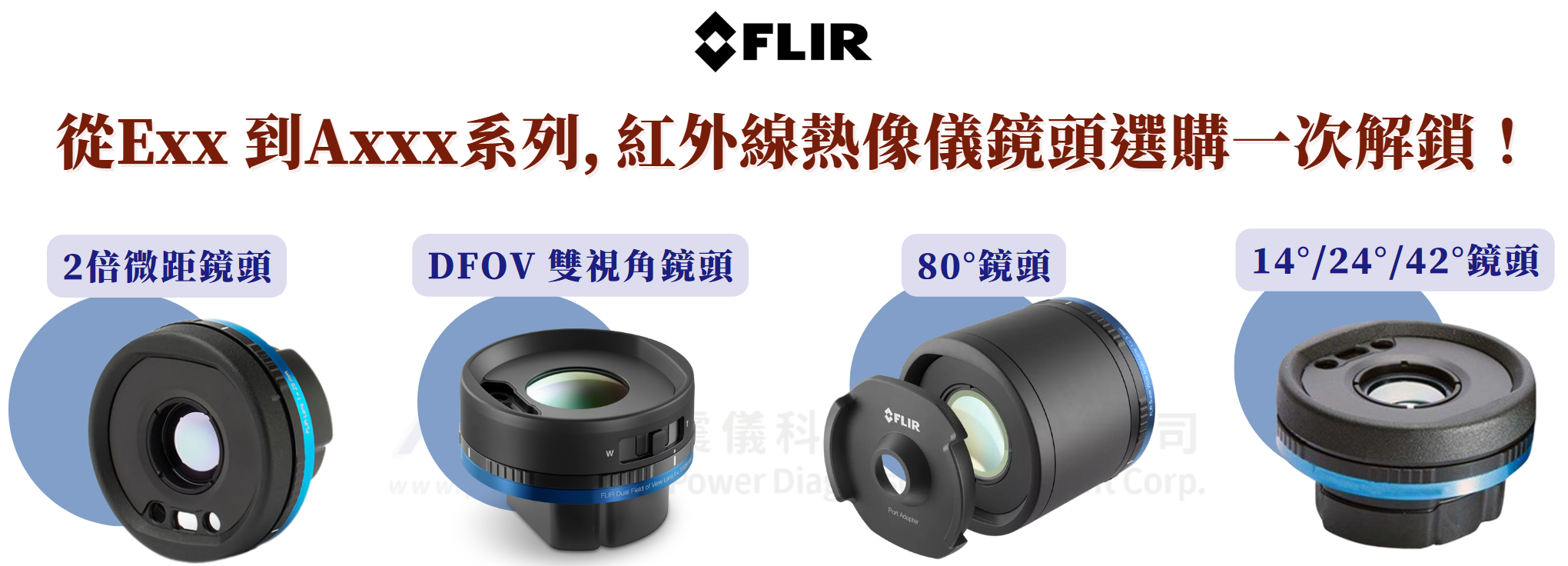

目前FLIR 提供的可更換鏡頭系列涵蓋 Exx、T5xx、T8xx 及 Axxx 系列。

而本篇文章將以 T5xx 系列為主角，進行實測與比較說明。

二、鏡頭角度 FOV 基本概念

• FOV（Field of View）：即視野角度，單位為「度」。

※單純只看角度的話，其實很難想象實際的長*寬會是多少。

• FLIR 提供線上計算器，輸入量測距離與鏡頭角度，即可估算可視範圍的長與寬。

範例使用機型：T530 + 鏡頭角度14°／24°／42°，距離待測物約 2 公尺遠

• 窄角度鏡頭（14°）：適合拍攝遠距離的物體，例如從高樓觀測地面物體。
• 廣角鏡頭（42°）：適合拍攝距離近，但需要涵蓋大面積範圍，例如配電箱檢測。

從實拍結果觀察：

鏡頭角度越窄，可以看到的物體就越遠；相對地，鏡頭角度越大，能涵蓋的範圍就越廣。

舉例來說，若站在十層樓高的建築物上要觀察/拍攝地面的物體，就適合使用窄角鏡頭(14°)；

若空間狹小無法進退，卻要捕捉全畫面，廣角鏡頭(42°)就是我們的首選了。

總結：

• 窄角度/窄鏡頭(14°) → 看得遠但視野較窄
• 廣角/寬鏡頭(42°) → 看得近但視野較寬

三、特殊應用：配電箱檢測：視野受限？

問題： 配電箱檢測受限於紅外線視窗尺寸，怎麼辦？

檢測人員常需對高壓配電箱進行電氣安全檢測，傳統作法多半需穿戴防護裝備，打開配電箱進行觀測，但這樣操作不僅增加現場風險，也可能危害人身安全。

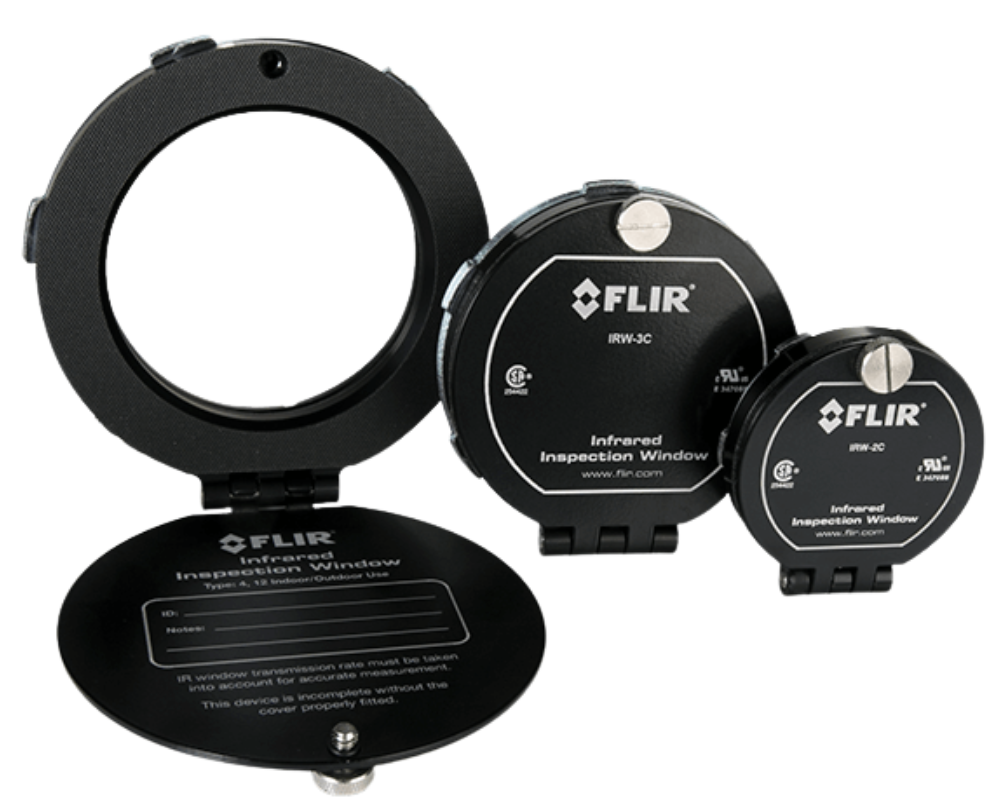

最安全的方法是於配電箱上加裝紅外線視窗，讓檢測人員可手持紅外線熱像儀直接透過視窗觀測內部高壓線路。然而，紅外線視窗會限制拍攝視野，導致角度不易調整，或需要從不同角度拍攝多張影像才能涵蓋整體，這時鏡頭視角就成關鍵差異。

解法： FLIR 80° 超廣角鏡頭！

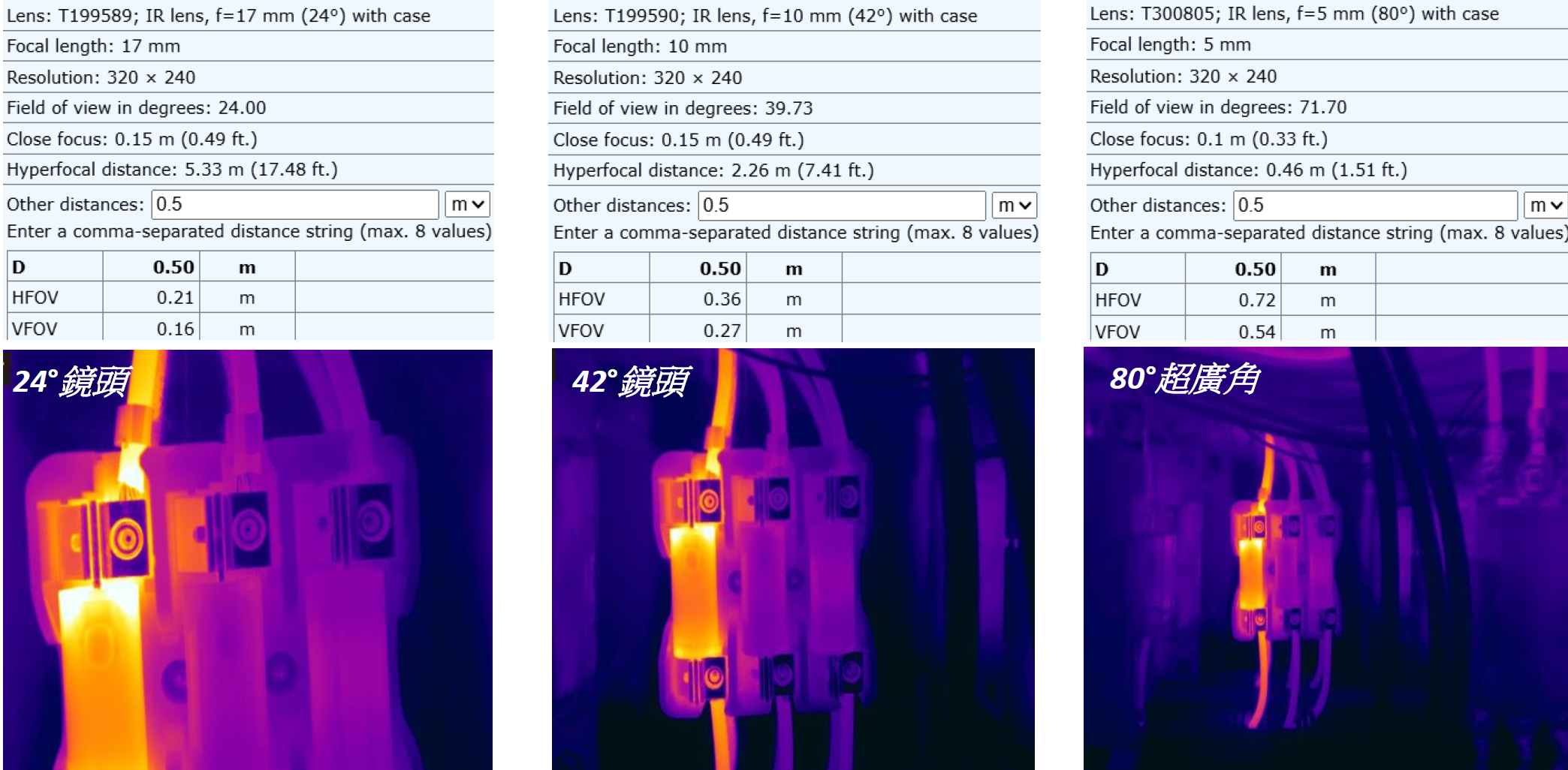

範例使用機型：T530 + 鏡頭角度24°／42°／80°、拍攝距離：0.5 公尺、紅外線視窗尺寸：2 吋

靠著2吋的紅外線視窗拍攝，可以看出配備一般標準24°鏡頭時，只能照到局部的配電線路；

換成42°廣角鏡頭後雖然視野範圍有變廣，但對於檢測人員來說，要把配電箱內部的線路完整拍攝仍有挑戰。

當換上 80°超廣角鏡頭後，就能一次捕捉完整線路，大幅提升檢查效率與安全性。

實務提問：為什麼不用 42°廣角鏡頭搭配更大的視窗？

因為視窗越大、成本越高。

實際上，在一般工業場域中，配電箱的數量往往不只一個，若每個都升級視窗尺寸，將成預算黑洞。

✓省錢案例：某公司原先計畫安裝 300 個 3 吋紅外線視窗，後改為安裝 2 吋視窗搭配一顆 80° 超廣角鏡頭，整體成本可節省將近 30%。

此外，還可以省去了現場反覆調整角度、或重拍多張畫面的作業時間。

四、雙視角鏡頭：不再手忙腳亂

上面描述的情境皆需做鏡頭卸載並更換，但因為在戶外工作場域中，長時間攜帶額外鏡頭不僅不便，還可能在走動或更換過程中發生掉落損壞的風險。

FLIR 提供雙視角鏡頭（如 24°/14°、24°/42°）：

• 側邊弧形滑軌設計
• 可快速切換角度，不需拆卸、不需更換
• 減少遺失/掉落的風險

這項設計大幅簡化現場操作流程，是高機動性作業者的理想選擇。

五、微距需求：拍電路板上的小零件？沒問題！

客戶今天需要看到電路板上的零件時，還有鏡頭可以把物體放得更大嗎？答案是：有的。

應用場景：研發人員要檢查 PCB 上的小元件細節。

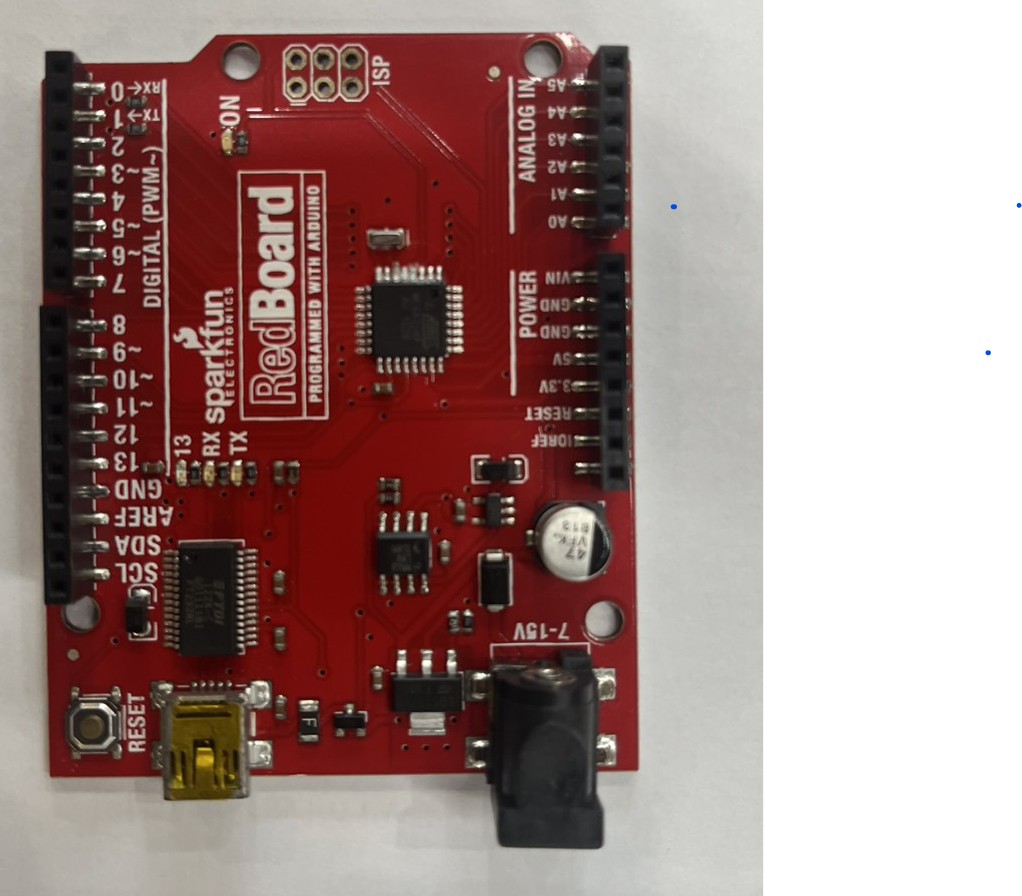

此次實驗一樣使用T530搭配不同鏡頭，被測物為7x5.5公分的電路板(如上圖所示)。

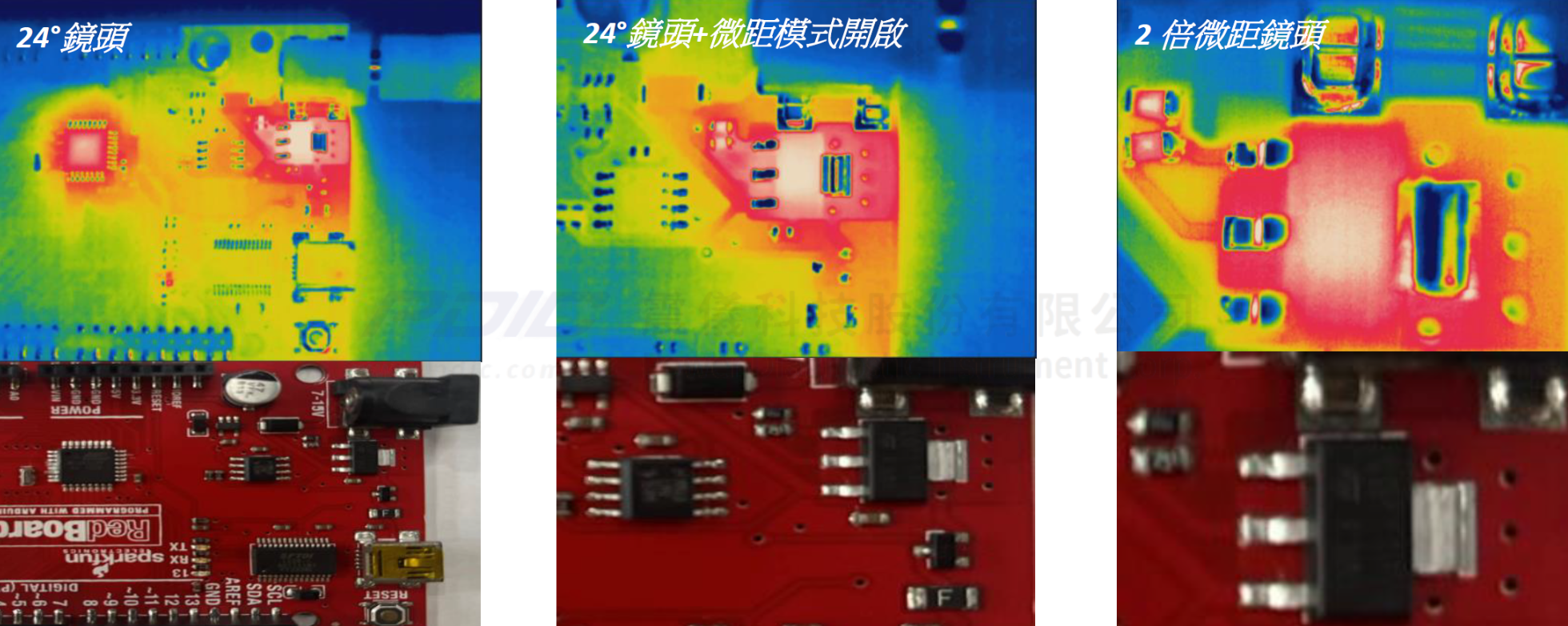

我們來看看在搭配24°鏡頭、24°鏡頭+微距模式及2倍微距鏡頭下的差別。

補充說明：

在配備標準 24°鏡頭下，每個像素(pixel)的尺寸為 1.31 mm，最少需要維持與被測物體 15 公分的對焦距離才能清楚成像，這使得要再看更小零件的細節時會受到限制。

在不需要更換鏡頭的情況下切換到微距模式後，每個像素尺寸縮小到103 µm，對焦距離可以縮短到 6公分，不僅能看到小元件的細節，同時也保有一定工作距離，讓研發人員可以進行焊接作業。

如果需要再看到更小的元件、更細的細節，選擇將鏡頭更換成 2倍微距鏡頭後，每個像素尺寸更可縮小到 49 µm，與目標物的距離甚至能夠縮短到 1.8 公分並清楚成像。

微距模式與 2 倍微距鏡頭特別適合研發人員於初期設計與開發電路板時使用。

六、鏡頭選擇總表

編輯語錄：

在選擇鏡頭前，先確認需求並檢視自己的工作場景。

挑選正確、合適的鏡頭不僅讓工作效率加倍提升，也能降低公司成本，達到省時又省錢的雙贏結果。
