工業檢測｜固定式紅外線熱像儀

強化電網防護：FLIR 熱影像守住愛爾蘭四分之一電力，防止大規模停電

自動化熱影像監測為愛爾蘭重要發電廠帶來早期火災偵測與持續的設備狀態監控洞察

在發電廠裡，一場火災可能引發電網停擺，影響高達愛爾蘭 25% 的電力供應。
此時，早期火災偵測不只是效率問題，更是國家穩定的關鍵一環。

這點在 2025 年 4 月西班牙與葡萄牙的大停電中表露無遺。
數百萬人失去電力，醫院與鐵路系統中斷，並對歐洲能源市場造成衝擊。

雖然事故的根本原因仍在調查中，但單一電網故障造成的連鎖效應，
已再次引發人們對能源基礎設施韌性的疑慮，也凸顯檢測系統不足的風險。

克服潛在故障點

FLIR A500f 熱影像相機固定安裝於發電廠進行監測

為應對挑戰，ESB Energy(愛爾蘭電力公司) 聯同 Butler Technologies (巴特勒科技公司)，部署了一套完整的 FLIR 熱影像監測系統。

這套系統能提供即時警示、提升工程師反應速度，並協助電力基礎設施在邁向綠能轉型的過程中更具前瞻性。

搭載 FLIR 相機與 FLIR Latitude (影像管理平台) 平台的 Burner 6，對 B5、B6 與 U6 區域進行異常檢測

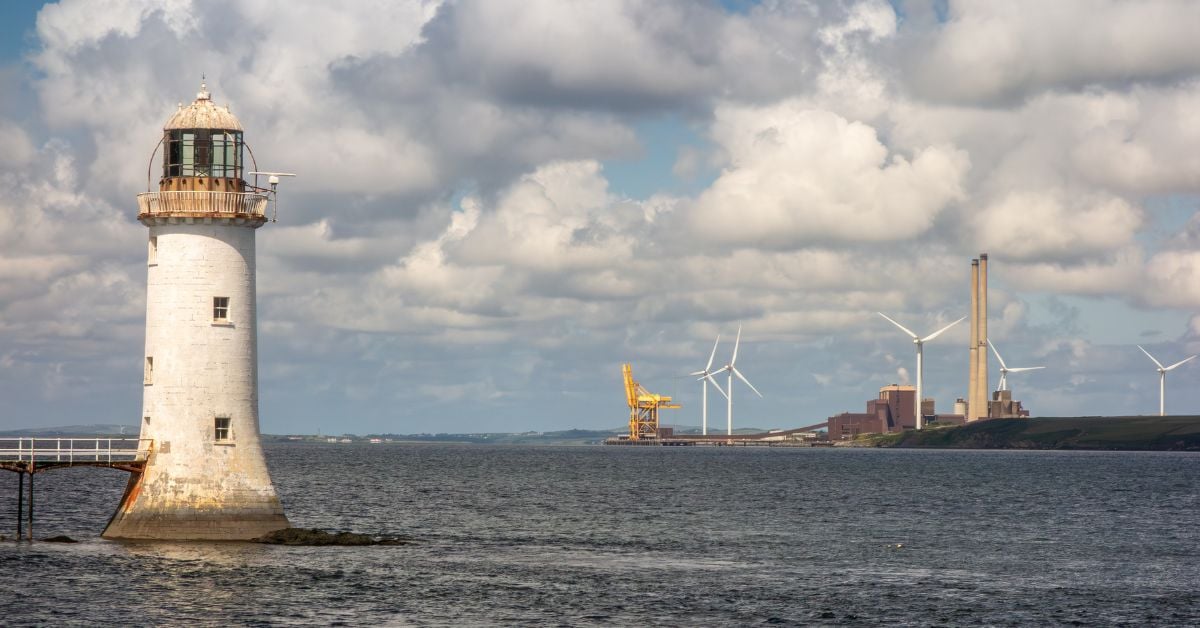

位於愛爾蘭西岸的 Moneypoint 發電站，原為燃煤發電廠，現已轉型為燃油發電廠，並透過全面整合的熱影像監測系統，樹立了全新的安全與韌性標竿。
此系統實現全天候可視化、精準的早期火災偵測與即時的狀態監控洞察，改變了關鍵資產的管理方式。

在全球能源專家警告電網脆弱性可能引發國際性災難的背景下，這套愛爾蘭系統提供了最佳案例，證明智慧監測如何能阻止地方性問題演變為跨洲的危機。

由 ESB 與 Butler 主導、採用 FLIR 熱影像技術的這套安裝，是愛爾蘭國家電網的首例。
成效已相當明顯：降低風險、保護運轉時間，並為未來更穩定的再生能源轉型奠定基礎。

從延遲回報到即時警示

在自動化之前，發電廠的熱影像檢測完全依賴人工。工程師每週攜帶手持相機巡檢，常常在異常發生數天後才完成影像收集與報告，
造成警示延遲，火災風險可能長時間未被發現。如今情況大幅改變。

FLIR 熱影像即時捕捉 B5、B6 區域異常高溫，並自動觸發警報

透過固定式熱影像相機持續監控高風險區域，系統能在異常溫度出現的瞬間發出自動警示，反應時間縮短至不到一秒。
在如渦輪機廳或變電所等高風險區域，這樣的即時性，往往就是例行維護與全網停擺之間的差別。

FLIR 介面顯示 Burner B1、B2 的熱影像警報，支援快速停機動作

「從伊比利半島的停電事件可見，一次傳輸故障就足以引發大規模停擺，因此這類主動防護不只是明智選擇，更是不可或缺的措施。

事實上，這套解決方案已經展現出在火災偵測後 15 秒內 就能啟動發電廠停機的能力──這是避免連鎖性故障、避免幾乎癱瘓愛爾蘭近半電網的關鍵條件。
同時，它也提供了重要的備援功能，能在電網超載、過度運轉或進行必要維護時，有效強化系統的承載能力與穩定性。」

細緻數據、明確變化：讓狀態監測更精準無誤

除了火災偵測外，系統也能提供持續的設備健康狀態監測。
紅外線熱像儀能追蹤變壓器、電纜、閥門致動器等元件的熱特徵，提早偵測磨損、壓力或潛在故障。

Burner 15 區域熱影像，精準追蹤 B15/B16 溫度變化

每張熱影像擁有超過 16,000 個參考點，提供遠比傳統感測器或人工巡檢更細緻的數據。

工程師不再需要依賴排程巡檢或目視判斷，而是能直接接收即時警示、熱影像與精準位置數據，迅速做出決策。
系統還新增推播功能，讓 ESB Energy 的值班主管可透過簡訊、電子郵件與 App 同步收到警示，實現跨平台的流暢監控。

Burner 15 的 FLIR 監控畫面，顯示追蹤點與警報狀態

Butler Technologies (巴特勒科技公司) 資深業務經理 John Free 表示，
這並非要取代工程師，而是要「賦能」他們：「這不是要替代專業人員，而是成為他們可信賴的第二雙眼。」

業界首創的整合設計

該系統的最大優勢之一是端到端設計。熱影像、後端軟體與使用者介面全以整合方案部署，與現有的影像管理系統無縫接軌。

FLIR Latitude (影像管理平台) 平台的多視角熱影像與可見光影像顯示。

警報可立即透過集中平台顯示，熱區自動放大，協助操作人員迅速定位與處理。由於採用原生架構，無需維護或排錯第三方硬體。

系統搭載 FLIR A500f 與 A70 熱影像相機，未來將升級至 A700f 與 A700f PT，以支援雲端監控與 AI 驅動的異常檢測。

為現在打造，並為未來更具挑戰的應用做好準備

雖然該發電廠目前仍以燃油運作，但同時也作為國家再生能源計畫的測試基地，其中包含離岸風電。
這項前瞻性的使命，需要一套能隨之演進的監測解決方案，以更好地契合愛爾蘭以綠能為主的電網。

FLIR Latitude (影像管理平台) 介面顯示系統警報、快照與操作控制

目前，該系統也在支援 AI 應用研究，包括利用影像監控確認閥門位置與追蹤熱影模式的運行趨勢，未來可望推動預測性維護、遠端檢測與更大規模的安全運作。

ESB 專案工程師表示：「我們選擇 FLIR 技術，是因為它提供了即時精準性與可擴充性，能保護關鍵基礎設施。
在這個停機時間就是一切的產業中，FLIR 熱影像提供了我們所需的早期偵測與監測能力，守護資產與國家電網。」

愛爾蘭電網的即時效益

在電網現代化壓力日增的情況下，本專案證明了熱影像自動化能立刻提升安全性與可靠性，並為更智慧、更綠色的能源系統奠基。

即時監控 Burner 15 與 16 的熱影像，顯示最高溫追蹤與歷史趨勢

這是愛爾蘭首個導入如此全面監測解決方案的發電廠，也是歐洲少數直接與未來再生能源運作相結合的案例。
展現了熱影像遠超過溫度監測的價值：它能保護資產、加快反應速度，並確保千家萬戶燈火不滅。

ESB Energy (愛爾蘭電力公司) 也計畫將早期火災偵測系統應用於更多場域。
Moneypoint 發電站的成功案例已推動 Butler Technologies (巴特勒科技公司) 進一步展開新的專案，針對類似設計的變電所進行監測。
此應用主要用於監控變電所的連接點並辨識故障，對 ESB Energy（愛爾蘭電力公司） 來說，這是一項關鍵試驗，以評估該系統在變電所中的實際應用情境。
若試驗成功，未來有望擴展至全愛爾蘭超過 500 座變電所。

在全球能源轉型的浪潮下，發電廠與電網的安全與可靠性，已成為各國最關注的課題。
愛爾蘭案例清楚展現了 FLIR 熱影像技術 在早期火災偵測與設備狀態監控上的關鍵價值。
