深入解析諧波與間諧波的成因與影響，說明功率因數(PF)與位移功率因數(DPF)差異，並提供電能品質診斷與改善方向。

一、諧波（Harmonics）的成因：非線性負載

在前一篇文章(用 IEC 61000-4-30 看懂工廠電能品質｜從國際量測標準到實際案例的全解析)中，我們將電流比喻為水流。
在理想狀態下，這條水流應該是平順、穩定的正弦波。
但在現代工廠中，這條水流其實早就不平靜了，而是開始出現「規律的漩渦」——這就是諧波。

1.1 非線性負載說明

現代工廠為了提升節能效率與控制精度，廣泛使用非線性負載。當電流流經這些設備時，其波形會產生畸變，不再是完美的正弦波。簡單來說，電壓還是正常的，但電流已經「歪掉了」。

1.2 常見諧波來源

• 變頻器（VFD）
• LED 燈具驅動器
• 電腦開關電源（SMPS）
• 整流器

這些設備幾乎都是現代工廠的標配，也因此諧波幾乎無所不在。

1.3 諧波產生機制

這些設備在運作時，會以基波頻率（如 60Hz）的整數倍（如 3 倍、5 倍）產生回饋電流，並回注到電網中。
這些諧波電流會回注至電網，造成整體系統波形畸變。

可以將此現象想像為：就像在水管裡裝了一個「定時震盪的幫浦」，水還在流，但整條水管會開始有規律地抖動。

1.4 諧波特徵

• 頻率為基波整數倍
• 具有規律性與可預測性
• 可透過頻譜分析，清楚辨識

換句話說：諧波雖然會造成問題，但它「至少是有規則的」。

二、間諧波（Interharmonics）的成因：頻率不對稱

如果說諧波是規律的漩渦，那間諧波就比較麻煩了。
間諧波則更像是不規則的亂流，其頻率不遵循整數倍關係，因此更難分析與處理。

2.1 間諧波定義

間諧波的頻率不是基波的整數倍，是指頻率介於兩個整數倍諧波之間，例如：

• 123 Hz（介於 120 Hz 與 180 Hz 之間）

這種頻率不在標準刻度上，就像是卡在兩個數字中間。

2.2 判定方式（依 IEC 61000-4-7）

傳統量測設備通常僅能偵測整數倍頻率（如 60Hz、120Hz、180Hz）。然而依據 IEC 61000-4-7 標準，專業電能品質分析儀(例如 CA8345 Class A)會進一步分析「兩個頻率之間的能量」。

例如：

• 在 120Hz（2倍）與 180Hz（3倍）之間
• 若偵測到 123Hz 出現明顯能量峰值

即可判定為間諧波。

2.3 常見來源

• 大型感應馬達啟動
• 電弧爐
• 不同頻率系統之間的轉換
• 變頻控制設備

2.4 系統影響

這些亂流(間諧波)可能導致：

• 馬達產生異常聲音
• 顯示設備出現閃爍
• 精密儀器誤判
• 保護裝置誤動作跳脫

這種現象可理解為系統「看不懂這種頻率」。
因為系統原本只設計來辨識固定頻率，但卻出現了不規則頻率，使設備難以正確判讀。

2.5 工程特性

• 頻率不固定
• 難以預測
• 傳統儀器不易辨識

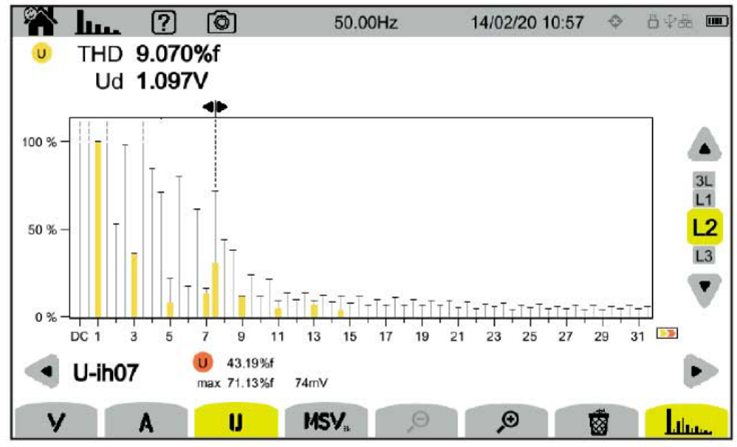

CA8345 Class A可依IEC61000-4-7標準要求測量與顯示間諧波，可精準的分析電網上的所有干擾

三、PF 與 DPF 之差異：別被數字騙了 !

在電能品質分析中，功率因數（PF）與位移功率因數（DPF）看起來很像，常被混淆，但實際上差很多。很多現場問題，就是誤判這兩個數字造成的。

3.1 位移功率因數DPF（Displacement Power Factor）

定義：DPF僅考慮電壓與電流之間的相位差，其數學表示為 cosθ。

白話理解：以想像為推動一台車：DPF 代表推的方向，是不是跟車子前進的方向一致。

若施力（電流）方向與車輛前進方向（電壓）一致，效率最高；若方向偏離，則會浪費力氣。DPF 即是用來描述這個「方向是否正確」。

改善方式: 加裝電容器/補償無效功率（Q）

3.2 功率因數PF（Power Factor）

定義：F 為有效功率（P）與視在功率（S）之比值，即：PF = P / S

特性：PF 不只看角度，也包含諧波造成的波形畸變，是反映整體電能效率的重要指標。

3.3 PF 與 DPF 差異

在沒有諧波的理想系統中：PF=DPF；有諧波：PF會小於DPF

3.4 實務案例

在諧波嚴重的工廠裡，常見這樣的情況：

• DPF 接近 0.99 （看起來很好）
• PF 僅約 0.85 （實際上不健康）

其原因在於，諧波電流佔用電網容量（增加視在功率 S），但並不產生實際功用（P 不變），導致整體效率下降。

3.5 判斷重點

若出現：電容補償已完成，但PF 仍偏低；問題則多半來自於諧波污染，而非無效功率不足。

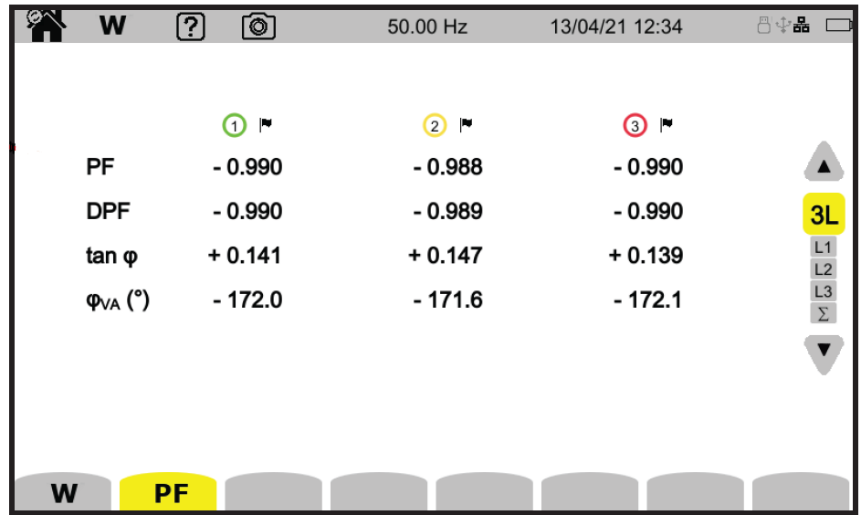

CA8345 Class A所呈現的例子：

PF功率因數 =P/S：
趨近數值1，功率因數健康。

DPF位移功率因數：
趨近數值1，位移功率因數正常。

tan φ ：正切函數(知識補充1)：
落在 0.14 左右，代表這是一個電感性負載極低的健康系統（虛功很少）。

φVA ：電壓與電流相位角(知識補充2)：
三相的φVA分別為 -172.0^°、-171.6 ^°、-172.1^°。它們彼此之間的差異非常小（僅差0.5 ^°），這代表三相的負載依然是非常平衡的 。

四、電力世界的三角關係：S、P、Q

要理解電能品質，一定要認識這三個「電力家族成員」。它們之間不是簡單相加，而是像一個直角三角形一樣，有清楚的幾何關係。

4.1 基本關係

電力總和符合畢氏定理：S² = P² + Q²

同時也可表示為：P = S cosφ；Q = S sinφ

4.2 各功率定義

• S（視在功率，單位VA）：台電給的「總電力」
• P（有效功率，單位W）：設備實際轉化為動能、熱能；真正做功的部分
• Q（無效功率，單位VAR）：建立磁場的能量，雖然必要，但不會直接變成產出
• φ 為電壓與電流之間的相位差

可將其比喻為一杯啤酒：

• P 為啤酒本體，真正喝得到
• Q 為泡沫，雖然存在，也有它的作用，但不能真正解渴
• S 為整杯的總量

4.3 幾何關係

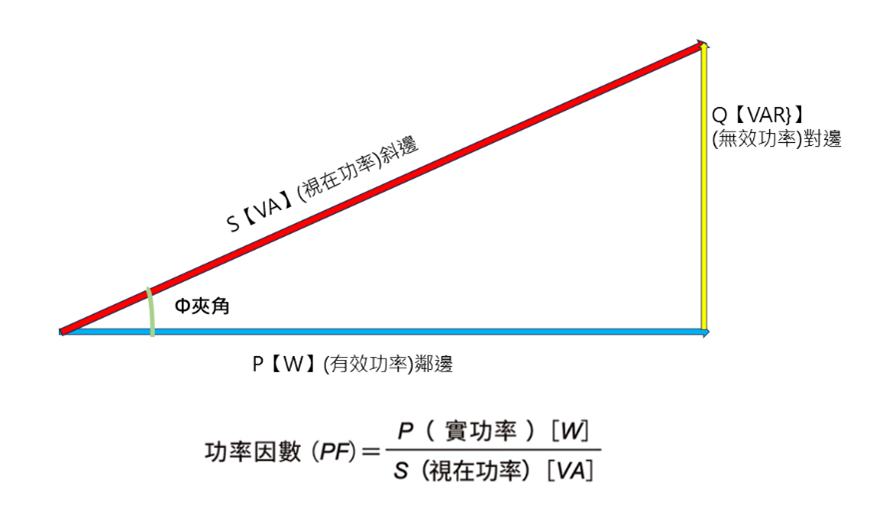

如果把 S、P、Q 畫成一個直角三角形，那麼它們的關係就會更直觀。

• 鄰邊為 P：實際做功的部分
• 對邊為 Q：消耗掉的虛功
• 斜邊為 S：總投入的電力負載
• 夾角 φ：電壓與電流之間的相位角

這個幾何關係非常重要，因為它讓我們知道，電力效率不是只看總量，而是要看總量裡面有多少真的拿去做事。

4.4 幾何意義與工程判讀

夾角 φ愈小，代表電壓與電流愈同步，cosφ 也就是 DPF 就愈接近 1，表示系統效率愈高。

反過來說，當這個角度變大時：

• P 會變小
• Q 會變大
• 真正做功的比例會下降

所以從幾何上看，好的系統就是讓三角形的鄰邊盡量變長、對邊盡量縮短，也就是讓有效功率最大化、無效功率最小化。

五、實務量測與診斷建議

5.1 現場常見現象

在實際工廠量測中，常可觀察到：

• RST三相角度維持在約 120°
• φVA約為 -172.0°、-171.6°、-172.1°
• 三相差異極小（約 0.5°）
• tanφ 約為 0.14，顯示虛功極低

表面上看似系統運作正常且平衡。

5.2 問題現象

即使在上述條件下，仍可能出現：

• PF 無法提升，電費單上的功率因數還是偏低。

此情況通常並非由無效功率過多所致，而是諧波電流/總諧波失真（THD）過高

也就是說，角度看起來沒問題，但波形本身已經變形了。

5.4 診斷關鍵

應明確區分：

1. 相位問題（無效功 Q）
2. 波形問題（諧波與間諧波）

若未區分清楚，可能導致補償設備選擇錯誤。

5.5 工程建議

• 使用符合 IEC 標準之 Class A 電能品質分析儀
• 進行諧波與間諧波頻譜分析
• 依據實際問題選擇適當補償方式

六、結論

在現代電力系統中：

• 諧波為規律性的頻率干擾
• 間諧波為非規則性的頻率干擾
• DPF 反映相位關係
• PF 反映整體電能品質

最重要的觀念是：

電容器只能解決「推歪的問題」，但諧波是「水流已經變形」的問題。

所以，如果你的電容器已經補滿，PF 還是不好看，那通常就不是補償不足，而是諧波在作怪。這時候真正需要考慮的，往往是諧波濾波器，而不是更多的電容器。

---
