透過 IEC 61000-4-30 國際標準，深入解析工廠常見的電能品質問題，包含電壓、頻率、諧波、閃變與電壓驟降，並結合實際量測案例，協助企業精準診斷供電異常。

一、前言：為什麼工廠【有電】，設備卻還是一直出問題？

隨著工廠自動化與電子化程度越來越高，現場設備對供電品質的要求也不斷提升。
許多企業都曾遇過，明明沒有停電、配電盤看起來也正常，卻仍頻繁出現：

• 控制系統無預警重啟
• 馬達異常過熱
• PLC或感測器誤動作
• 設備偶發性停機，卻查不出原因

在多數情況下，問題往往不在於【沒電】，而是【電不好】。

這類問題的核心，正是電能品質（Power Quality, PQ）
此時，若沒有一套標準化、可比對的量測方式，就很難釐清責任歸屬與改善方向。

二、什麼是IEC 61000-4-30？

它是電能品質量測的國際共同語言(量測的公平法則)，就像量測界的交通法規。

IEC 61000-4-30 是國際電工委員會（IEC）制定的電能品質量測方法標準。
它的重點不是規定【電一定要多好】，而是規定：
【電壓、頻率、諧波、閃變等現象，應該「怎麼量」，才算公平、可比、可信】

就像交通法規統一測速方式與取締標準，IEC 61000-4-30 則統一了以下項目的量測定義：

• 電壓與頻率
• 諧波與間諧波
• 閃變（Flicker）
• 電壓驟降、驟升與中斷

只要儀器符合 IEC 61000-4-30，不論是用 CA8345、Fluke、HIOKI 或其他廠牌，量測結果都具備國際可比性。就像交通法規規定「怎麼測速」、「怎麼判罰」一樣，所有車都遵守同一套交通規則──這樣大家測出來的結果才可比。

三、IEC 61000-4-30 核心量測項目說明

以下將用最貼近日常生活的方式，淺談 IEC 61000-4-30 中最重要的幾個量測項目：
1. 電壓與頻率穩定度：

1.1 電壓可比喻為水壓，想像家中的水龍頭：

• 水壓太低 → 水流變小、對應到電力系統，就是設備沒力、燈變暗
• 水壓太高 → 水管可能爆裂、對應到電力系統，就是設備過壓、元件損壞
• 水壓下降 → 就是電壓降

因此，電壓穩定度就好比水壓是否會「忽高忽低」；如果電壓穩定度不好，設備就像在「忽冷忽熱的蓮蓬頭」下運作，長期下來容易造成故障或誤動作。

1.2 頻率可以想像成人體的心跳

• 頻率太高→ 心跳過快、代表供應過剩
• 頻率太低→ 心跳過慢、代表供應不足

※頻率穩定，就像心律規律、身體健康；頻率不穩，整個電力系統都會出現不平衡的狀態。

2. 諧波與間諧波（參考 IEC 61000-4-7）：電流被「用亂了」
可以把電流想像成一條穩定流動的水流：

• 基波（Fundamental）→ 穩定、筆直的水流方向
• 諧波（Harmonics）→ 水流中混入有規律的漩渦（有固定節奏）
• 間諧波（Interharmonics）→ 混亂的亂流（節奏不固定、方向變化多）

這些水流異常會造成：水管壓力波動、管壁加速磨損
對應到電力系統中，結果就是：

• 設備過熱
• 變壓器與馬達壽命縮短
• 保護裝置誤動作

這類問題常見於：變頻器/LED 驅動電源/各式非線性負載

3. 電壓閃變 Flicker（參考 IEC 61000-4-15）：看起來沒事，其實很不舒服

可以用「聽音樂」來理解閃變的感受，假設你在聽音樂時：

• 平均音量沒有改變，但電源供應忽強忽弱
• 喇叭音量就會出現「一下大聲、一下小聲」的波動

這種音量抖動，就像是電壓閃變；即使平均值正常，聽起來仍然刺耳，讓人感到不舒服

因此，IEC 61000-4-15 採用：

• Pst（短期閃變）
• Plt（長期閃變）

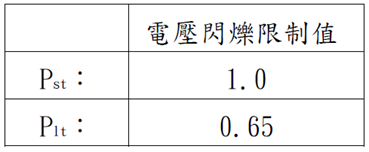

上表顯示：電壓閃爍標準限制值

作為來量化「這種不舒服到底有多嚴重」，就像在測「音量變化有多惱人」
是國際通用的量化指標，廣泛應用於焊接機、電弧爐等負載評估。

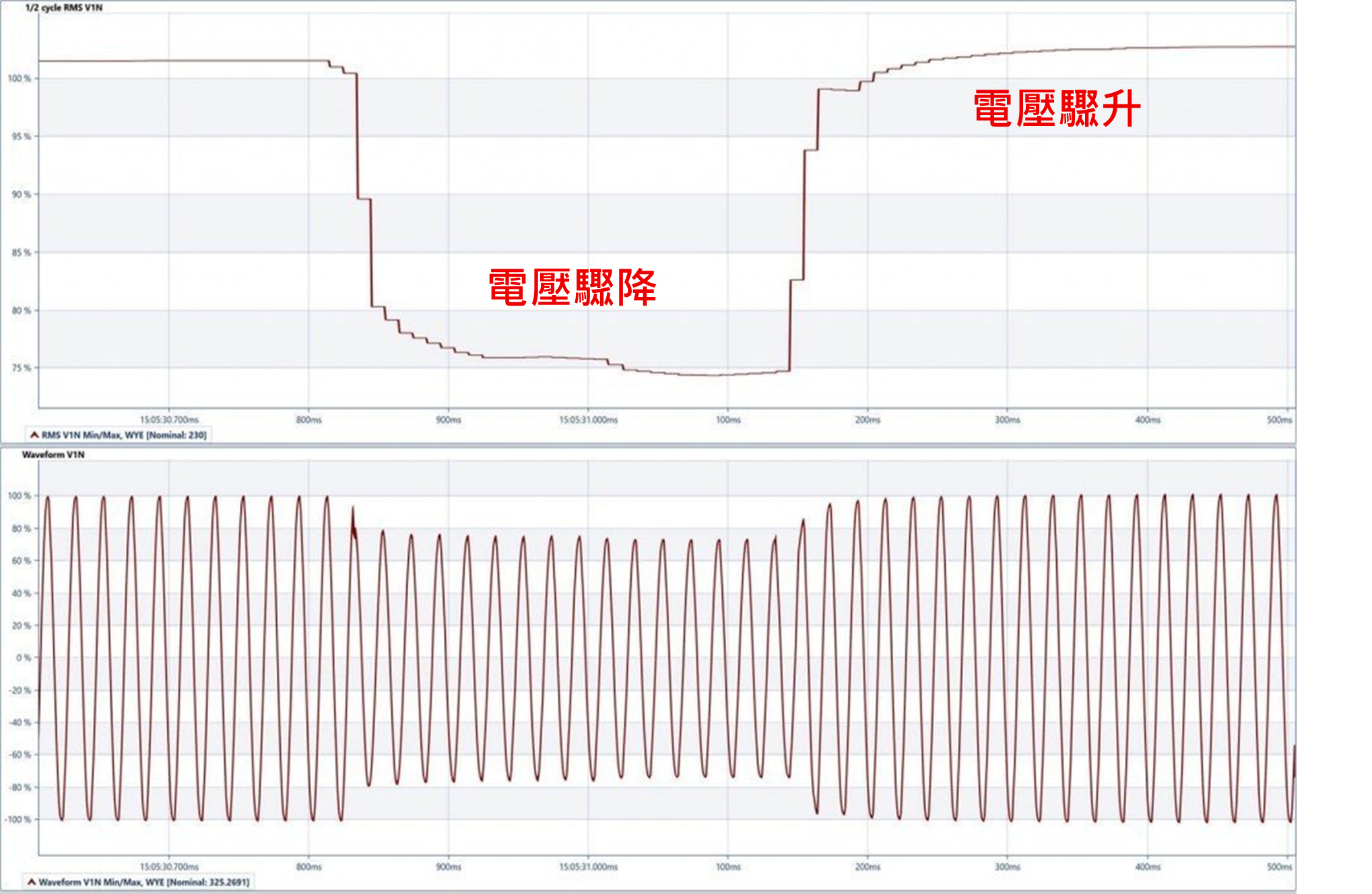

4. 電壓驟降、驟升與中斷（RVC）

• Sag（電壓驟降）：短時間電壓下降到正常值以下，常見於設備啟動或負載瞬間增加
• Swell（電壓驟升）：短時間電壓上升至正常值以上，常發生於大負載突然斷開時

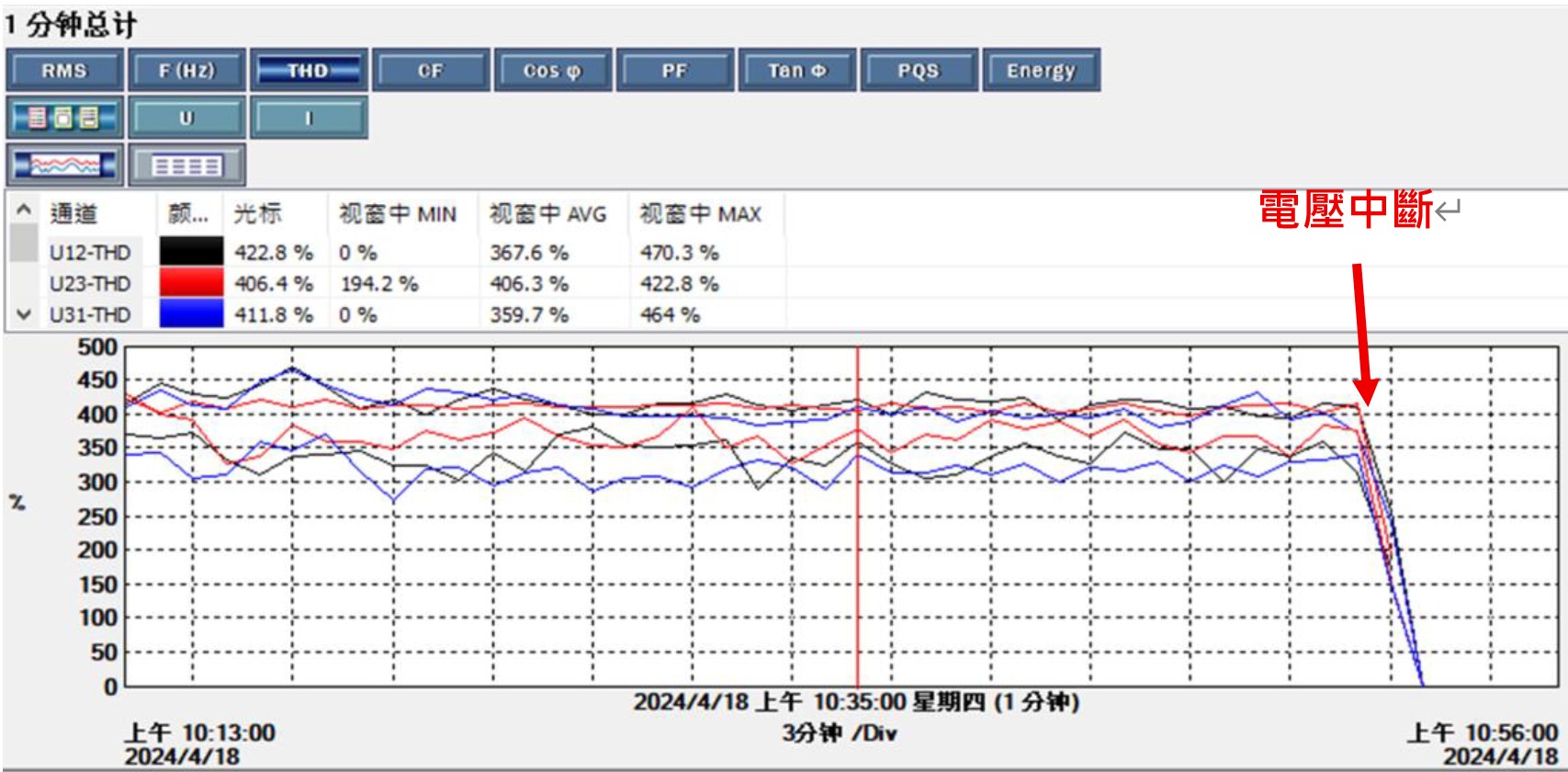

• Interruption（中斷）：電壓降至接近零，代表電力供應完全中斷，時間長短不一。它可以是短暫的，也可能是持續較長時間的停電。

即使只有幾十毫秒的 Sag（電壓驟降），對 PLC、控制系統與精密設備而言，也可能造成重啟或停機。

5. 功率品質與負載特性（PF / CF）：電用得好不好、電流乖不乖

在 IEC 61000-4-30 的量測架構中，功率相關指標可用來評估：整體能效表現，以及負載對電力系統造成的壓力型態

其中，最常被使用、也最容易被忽略的兩個指標是：功率因數（PF） 與 波峰因數（CF）。

5.1 功率因數（Power Factor, PF）：電有沒有被好好利用，可以用身體健康指數來理解

想像一個人的健康評分：

• 95 分以上 → 身體狀況良好
• 80 分左右 → 普通
• 60 分以下 → 身體欠佳

功率因數也是一樣的概念，數值介於 0～1 之間：

• PF越接近1，表示從電網取得的電力，大部分都轉換成真正有用的「有功功率」，代表電用得有效率
• PF明顯小於1，表示電力中有很大一部分只是來回流動的「無功功率」，代表電網負擔變大，但實際做的事沒變多

結果就是：線路與變壓器負擔增加、電力浪費、電能成本上升

※PF不佳，就像一個人吃很多、但吸收很差。

5.2 波峰因數（Crest Factor, CF）：電流有沒有「瞬間暴衝」，可以用「聽音樂」來想像。

• CF低→ 音樂大多時間平穩（像背景音樂），音量不會突然暴衝
• CF高→ 像搖滾樂，主唱突然高吼、鼓聲重擊，音波瞬間飆高

CF高通常代表：電流大部分時間不大，但偶爾出現非常高的瞬間尖峰。
常見於馬達啟動、整流器導通瞬間、電源供應器充電瞬間；這些瞬間，就像水管裡平時水流正常，但偶爾出現巨大的壓力。長期下來可能造成：線路與端子過熱、保險絲與斷路器誤動作、設備提早老化。

5.3 PF 與 CF 為什麼要一起看？

• PF 看效率
• CF 看瞬間壓力

平均沒問題，不代表瞬間沒問題；兩者一起看，才能真正了解負載行為。

四、該如何挑選對應的儀器，IEC 61000-4-30 定義了以下三種性能等級：

等級	特性	適用用途	儀器參考
Class A	最高精度、GPS時間同步	法規檢測、爭議鑒定	CA8345（Class A）
Class S	監控等級	適合工廠日常長期監控，長期趨勢分析	CA830、PEL110系列
Class B	已於新版標準中刪除	不建議使用	IEC 61000-4-30 2025版已刪除

符合 Class A 的儀器，才能作為正式判定與改善依據。

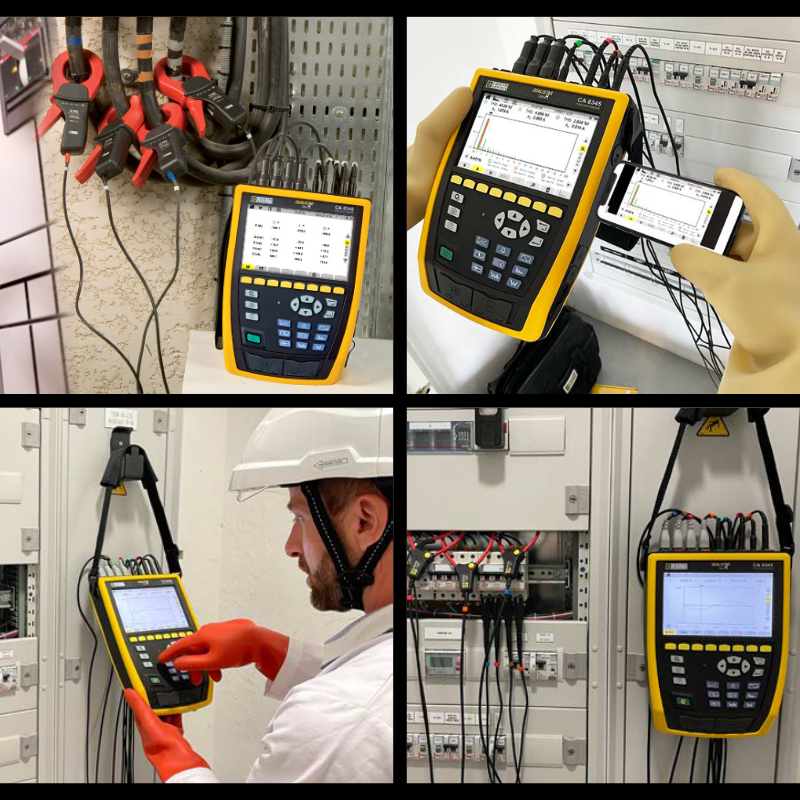

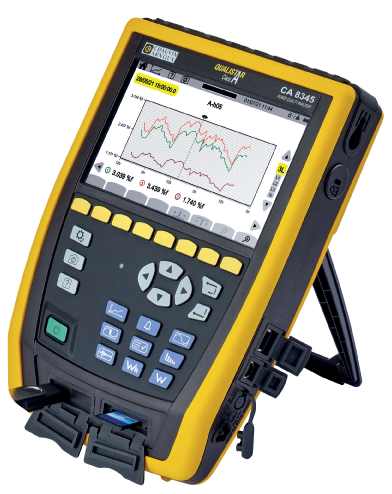

而CA8345就屬於Class A儀器，可精確記錄電壓偏差、閃變、諧波等細節，適合電能品質爭議鑑定或改善工程使用。

以下圖片為理想型的電力品質分析:

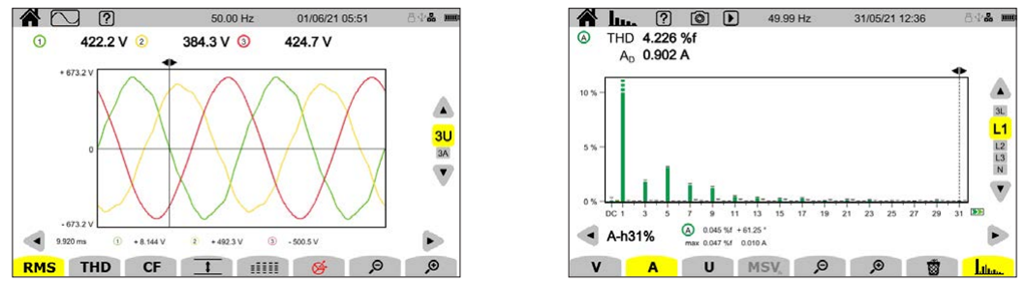

                                  穩態的電壓電流波型圖                                                                                                         低壓系統THD低於5%

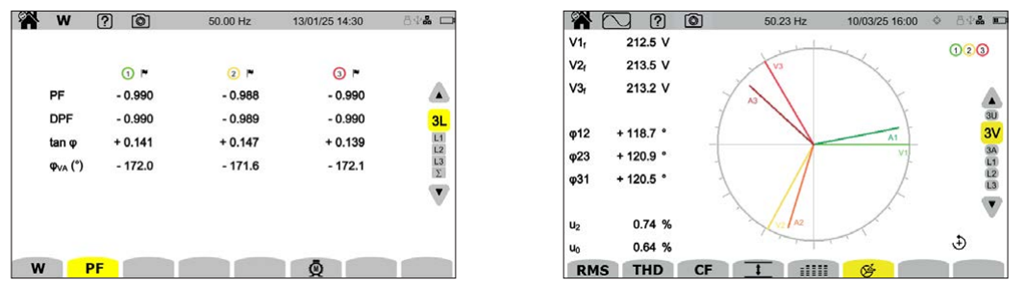

                                 趨近於1的功率因數(PF)                                                                                                RST三相平衡角度皆為120度

五、 實驗內容與案例解析

• 案例一：金屬加工廠焊接負載干擾

以某家金屬加工廠為例，現場多台焊接機與大型馬達共用同一配電盤。技術人員使用 CA8345 Class A進行一週連續量測後，發現以下問題：

• 閃變指標 Pst 值達 1.25（限值為 1.0）：每當焊機啟動時，燈光會瞬間變暗。
• THD 電壓總諧波失真 10% （超出限值8%）：變頻器啟動造成諧波干擾。(資料來自IEEE519 2022)

Bus voltage V at PCC	Individual harmonic (%) h≤50	Total harmonic distortion THD (%)
V ≤ 1.0kV	5.0	8.0
1kV < V ≤ 69kV	3.0	5.0
69kV < V ≤ 161V	1.5	2.5
161V < V	1.0	1.5

• 案例二：食品工廠包裝機異常停機

另一案例是某食品工廠，頻繁出現包裝機「莫名停機」情況。經 CA8345 Class A 電力品質分析儀量測，發現夜間負載切換時有數次 電壓驟降（Sag）達 -18% 持續約 40 ms。確認原因為變壓器低壓側接點鬆脫，修復後問題不再發生。
這些案例顯示，CA8345 Class A 不只是紙上標準，而是幫助工程師精準診斷現場問題的利器。

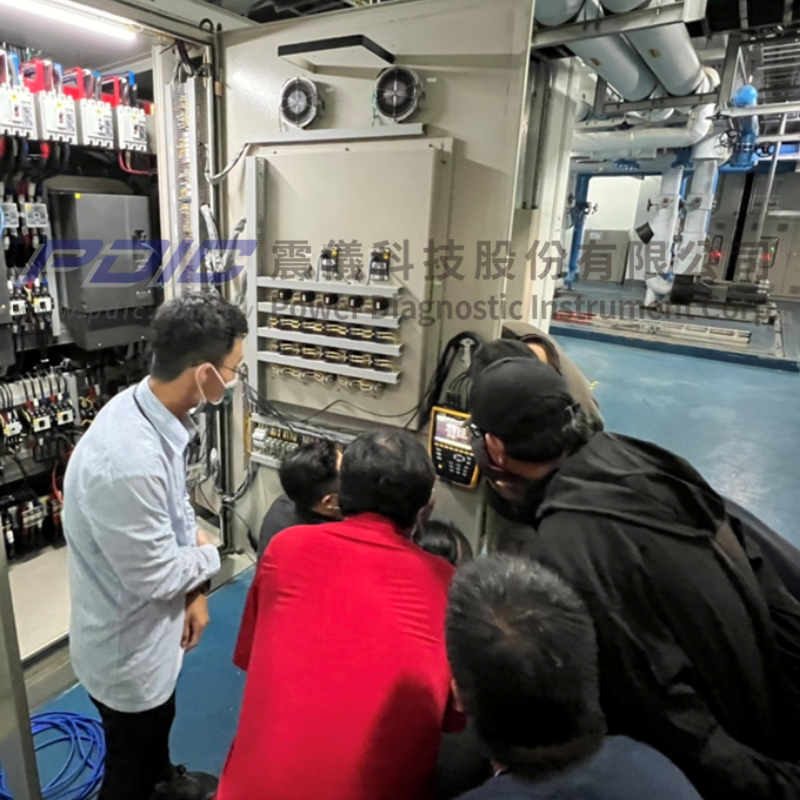

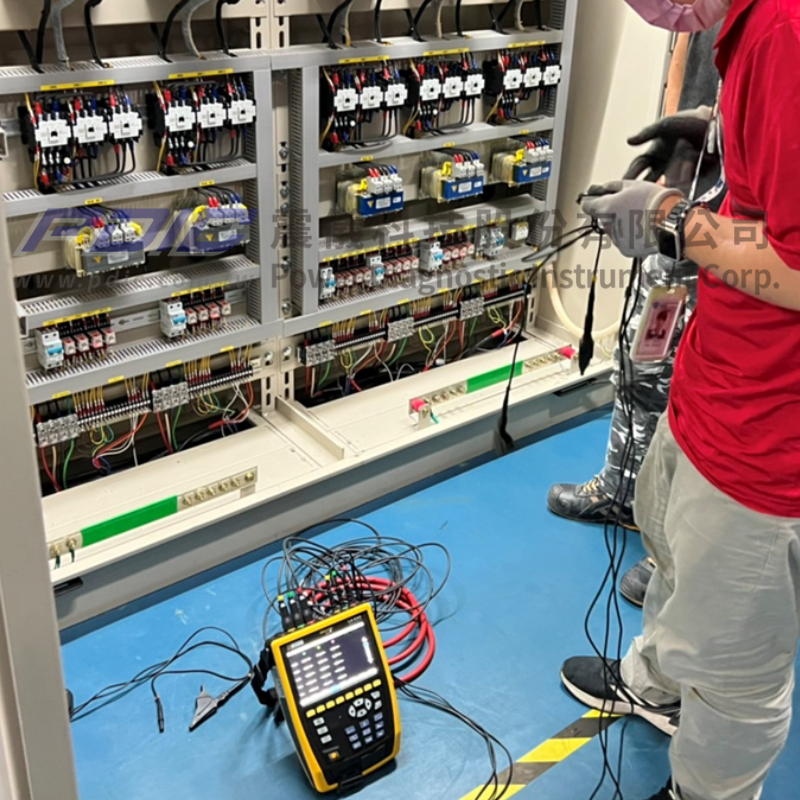

現場實際安裝圖:

六、結論：用標準化量測，替工廠電力做一次完整健康檢查

平時看不見、摸不到，但一旦不穩，整個生產系統都可能「頭暈目眩」，出現設備誤動作、無預警停機，甚至影響產線良率與交期。

透過 IEC 61000-4-30 的標準化量測方法，企業不僅能以一致且公平的方式比較各項電能品質參數，更能讓如果用一句話來形容：

IEC 61000-4-30，就像是電力系統的「醫學檢查流程標準」；
Class A 等級的電能品質分析儀，則是經認證的「醫療級量測儀器」。

不論是要追查生產異常的真正根源，或是建立長期、系統化的電能品質監測制度，選用符合 Class A 等級的量測設備，都是不可或缺的關鍵基礎。

唯有掌握正確的數據、理解國際標準，企業才能真正看懂電力系統的健康狀況，讓每一度電更「乾淨」、更「穩定」，並為智慧工廠的高效與可靠運作，打下最堅實的基礎。

---
