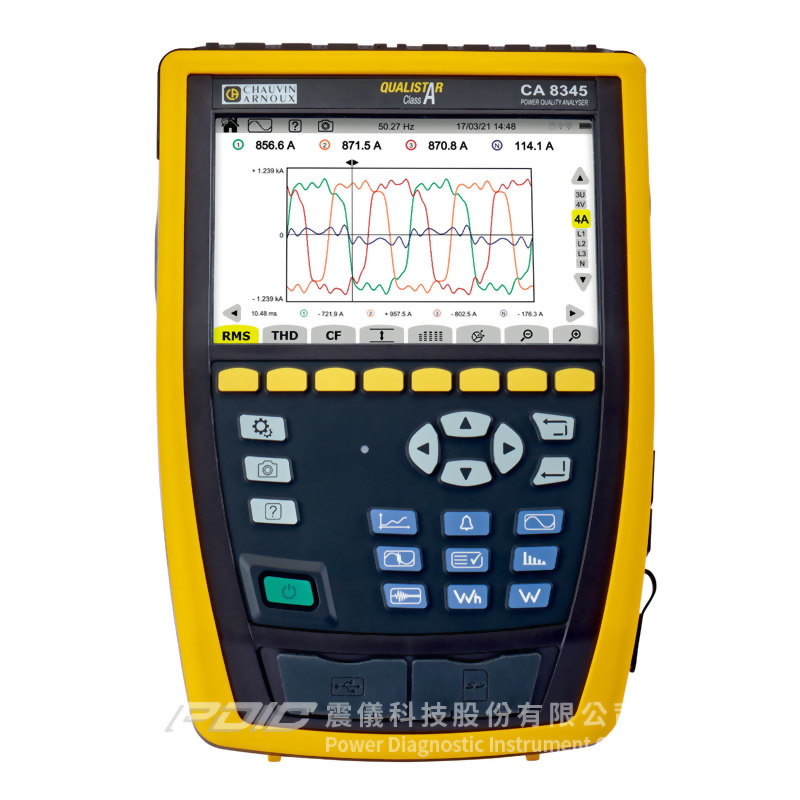

IEC A級三相電力品質分析儀

型號 : C.A8345

  • 專為工、商、服務業的電力品質檢查與維護而設計,能快速檢測電網電力品質及電氣特性。
  • 操作簡單且精準,能快速計算大量的電力參數,並對所有資料進行處理。
  • 特點:
    • 手持便攜式、所有測量功能皆符合IEC 61000-4-30 ed.3.0 Class A標準。
    • 可測量任何類型的設備:三相、Aron連接等。
    • 可設置警報以監控電網。
    • IP54防塵防水保護等級,厚55mm,附立式支架。
    • IEC61010 CAT IV 1000V。
    • 電壓品質診斷、操作簡單。
    • 提供多種通訊/傳輸選擇。
    • 實時的波形顯示(5路電壓與4路電流)。
    • 記錄:每10/12週期可將數百個參數儲存在記憶體內。
    • 警報:將參數監控在設定的限值範圍內。
    • 暫態:捕捉快速的暫態事件,並將其特性儲存在記憶體內。
    • 啟動電流測試:研究啟動中的負載,較以往更容易!
    • 軟體的參數設定,合乎EN50160標準的報告需求。
    • 所有已記錄的資料,儲存在抽取式的SD記憶卡內,可從SD卡直接讀取資料,或透過軟體將資料轉移到電腦,或直接將資料複製到插在儀器身上的USB碟。
  • 外觀設計:
    • 大型7吋彩色LCD觸控顯示幕(WVGA)。
    • USB 2.0電腦連接埠。
    • USB 2.0隨身碟插槽。
    • 具隔離輸入端的測量端子排。
    • 多語系線上輔助說明。
    • RJ45連接端。
    • SD卡讀卡機。
  • 測量功能:
    • 測量包括在內的所有DC分量。
    • 從DC到第63次諧波(振幅與相移)。
    • 從0到第62次間諧波子群。
    • 監測2個載波電流頻率。
    • 測量P、N、Q1、S與D功率值(總數及各相)。
    • 採用能源評估值測量能量值(總數及各相)。
    • 內建GPS,可精準的與世界協調時間(UTC)同步(也可採用NTP網路時間協定)。
  • 通訊傳輸:
    • USB 2.0隨身碟插槽。
    • USB 2.0電腦連接埠。
    • 乙太網路100Mbps通訊。
    • WiFi 802.11b/g通訊。
    • 具備與遠端使用者Android、iOSMicrosoft應用程式介面連線的網路伺服器。
    • 螢幕快照備份及記錄(圖片和資料)。
    • 記錄及匯出到個人電腦。
    • 用於實時的資料復原及與電腦進行通訊的軟體。
  • 符合人體工學的設計:
    • 大型7吋彩色LCD WVGA觸控顯示幕。
    • 實時的波形顯示(5路電壓與4路電流)。
    • DC電流感測器電源。
    • 5 x 50Hz/60Hz AC/DC電壓輸入。
    • 圖形式操作介面,直觀簡便。
    • 自動識別不同的電流感測鉤錶。
    • 向量圖形顯示。
    • 以每週期512次取樣產生的波形,含最小/最大2.5μs。
    • 1~10/12週期的實時波形顯示。
  • 計算:
    • 計算K因數及FHL。
    • 計算失真電壓與電流。
    • 計算位移功率因數DPF及功率因數PF。
    • 計算長、短期電壓閃爍值(Plt、Pst)及短期電壓閃爍Pst滑動值。
    • 電流與電壓不平衡計算。
    • 持續10分鐘的啟動電流波形。
    • 長達30分鐘的啟動電流RMS與峰值。
    • 捕捉數百個持續僅2.5μs的暫態事件。
    • 以解析度500ns捕捉最高可達12kV的衝擊波。
    • 趨勢記錄;記錄期間可從200ms到2小時。

項目 說明
輸入 隔離的電壓/電流
電壓 5V - 1,000Vac/dc
IEC 61000-4-30 Ed 3 Class A(所有測量功能)
顯示幕 7吋彩色LCD觸控螢幕,800 x 480像素,WVGA
時鐘/GPS 有,內建
實時模式
取樣率 電壓400kSps / 電流200 kSps / 突波2MSps
電源模式
能源模式
不平衡模式 混合式
諧波模式 DC到第63次
間諧波模式 0到第62次
趨勢記錄 900個參數以上
警報模式(類型/數目) 52個 / 20,000個
載波電流偵測模式
啟動電流波形捕捉(數目) 100
2.5μs暫態(數目) 無最大值(SD卡)
衝擊波 達12kV(每500ns取樣一次)
EN50160監測模式 使用PAT3軟體
USB通訊
SD記憶卡 外部,可抽取式
乙太網路
無線網路
網路伺服器
USB碟插口(A型)
電池盒 鋰離子電池5800 Ah
符合IEC 61010安規 CAT IV 1000V
防護等級 IP54
操作溫度 +0 °C~+40 °C
符合環境法規 IEC 61557-12 & IEC 62586
體積(高x長x深)/重量 200 x 285 x 55mm / 1.9kg
  • 詳細規格、配件、軟體及選購,歡迎洽詢。
