三相電力品質分析儀

型號 : PQ3100/PQ3100-91/PQ3100-92/PQ3100-94

  • HIOKI便攜式功率計及分析儀,能以高精度測量單相到三相線路。
  • HIOKI PQ3100為具備全方位功能且操作簡單的電力品質分析儀,適用於監測及記錄電力供給異常狀況,可用於快速調查原因及評估電力供給問題例如電壓降、閃爍、諧波和其它電氣問題。
  • 重要特點:
    • 符合IEC 61000-4-30 Class S標準。
    • 沿著單一時間軸同步記錄包括電壓、電流、功率、諧波及閃爍等資料。
    • 可測量最高達6000A AC。
    • 能捕捉所有的電力異常事件,包括瞬時停電、電壓降、頻率變動及同時記錄趨勢資料。
    • 快速簡單的設定及測試:提供淺顯易懂的螢幕測量程序引導。
    • 可使用套裝軟體PQ ONE輕鬆建立報告。
    • 可記錄異常事件發生前、後的波形各達1秒及10秒。
    • 可使用AC/DC自動歸零電流感測器,長期精準的測量直流電流。
    • 直接供電給連接的電流感測器。
    • 可經由藍牙無線技術相容轉接器(2.0及以後版本),無線傳送測量值到相容的HIOKI資料記錄器(LR8410)。



測量線路類型 單相2線、單相3線、三相3線或三相4線加一個額外的電壓/電流輸入通道4(全部通道AC/DC測量)。
電壓範圍 電壓測量:1000.0V rms或DC。
暫態測量:2.200kV峰值。
電流範圍 50.000mA AC - 5.0000kA AC,10.000A DC - 2.0000kA DC(依使用的電流感測器而定)
功率範圍 50.000W - 6.0000MW(自動依使用的電流範圍決定)
基本精度 電壓:±0.2%標稱電壓。
電流:±0.1 % rdg. ±0.1 % f.s. +電流感測器精度。
實功率:DC ±0.5 % rdg. ±0.5 % f.s. +電流感測器精度,AC ±0.2 % rdg. ± 0.1 % f.s. +電流感測器精度。
測量項目
  • 暫態過電壓:200kHz取樣。
  • 頻率週期:計算為一週期。
  • 電壓(1/2)RMS,電流(1/2)RMS:每半週期更新一週期計算。
  • 電壓驟升、電壓驟降、電壓中斷、RVC:電壓(1/2)RMS計算。
  • 啟動電流,半週期計算:計算為每半週期取樣的電流波形資料的電流RMS值。
  • 200ms頻率:計算為10或12週期。
  • 10秒頻率:計算為在指定的10秒期間的整個週期時間。
  • 電壓波形峰值、電流波形峰值。
  • 電壓、電流、實功率、視在功率、虛功率、實功電能、視在電能、虛功電能、電能成本、功率因數、位移功率因數、電壓不平衡因數、電流不平衡因數。
  • 電壓波峰因數、電流波峰因數。
  • 波/諧波相角(電壓/電流)、諧波功率:第0 - 50次。
  • 波電壓-電流相角:第1 - 50次。
  • 總諧波失真因數(電壓/電流)。
  • 間諧波(電壓/電流):第0.5 - 49.5次。
  • K因數(倍增因數)。
  • IEC閃爍,ΔV10閃爍。
記錄 最大的記錄間隔:1年,最多可記錄的事件數:9999 × 365天。
介面 SD/SDHC記憶卡、RS-232C(通訊/LR8410)、LAN(HTTP伺服器/FTP/發送電子郵件)、USB2.0(通訊)。
無線連接記錄器 使用藍牙無線技術(2.0及以後版本)串列轉換轉接器,無線傳送測量值到記錄器(支援的機型HIOKI LR8410)。
顯示幕 6.5吋TFT彩色LCD(640 × 480點)。
電源 AC轉接器Z1002(100V - 240V AC,50/60Hz,額定電流1.7A)、電池組Z1003(連續使用:8小時,充電時間:最長5小時30分鐘,透過AC轉接器)。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • 符合IEC 61000-4-30 Class S標準。
  • 沿著單一時間軸同步記錄包括電壓、電流、功率、諧波及閃爍等資料。
  • 可測量最高達6000A AC。
  • 能捕捉所有的電力異常事件,包括瞬時停電、電壓降、頻率變動及同時記錄趨勢資料。
  • 快速簡單的設定及測試:提供淺顯易懂的螢幕測量程序引導。
  • 可使用套裝軟體PQ ONE輕鬆建立報告。
  • 可記錄異常事件發生前、後的波形各達1秒及10秒。
  • 可使用AC/DC自動歸零電流感測器,長期精準的測量直流電流。
  • 直接供電給連接的電流感測器。
  • 可經由藍牙無線技術相容轉接器(2.0及以後版本),無線傳送測量值到相容的HIOKI資料記錄器(LR8410)。

  • 檢查在太陽能光電(PV)系統銷售的電量。
  • 測量發光螢光燈的暫態電壓。
  • 測量低壓電路中雷電感應的電壓驟降。
  • 測量由接線阻抗引起的電壓降。
  • 測量暫態電壓波形。
  • 測量週期性瞬時電壓降。 檢查由電壓驟降引起的工廠UPS的應力。

  •  使用PQ3100記錄電網電力品質的操作示範:

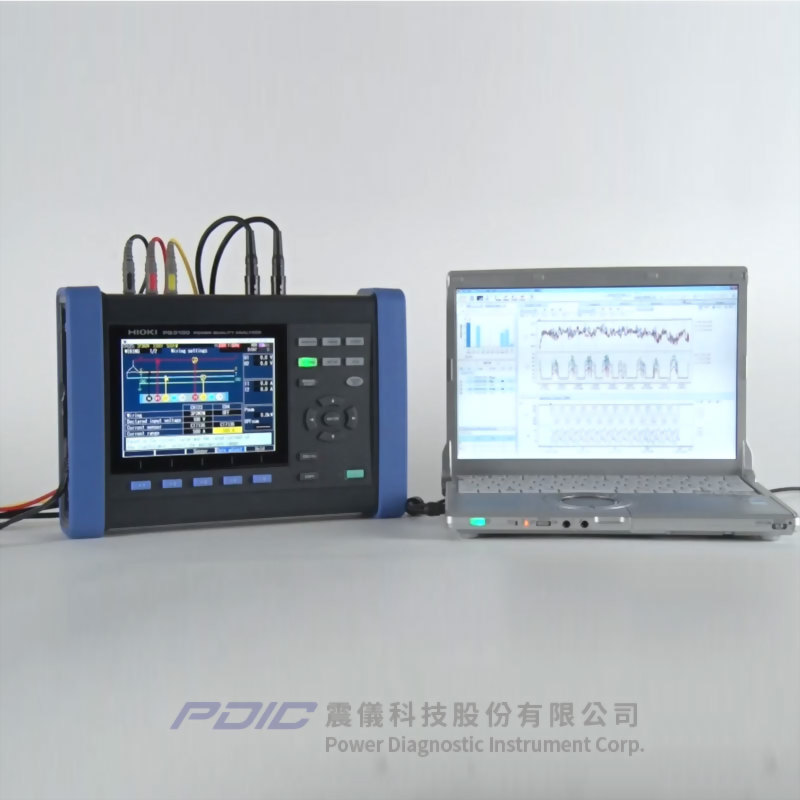

  • 使用PQ3100電力品質分析儀的操作示範:

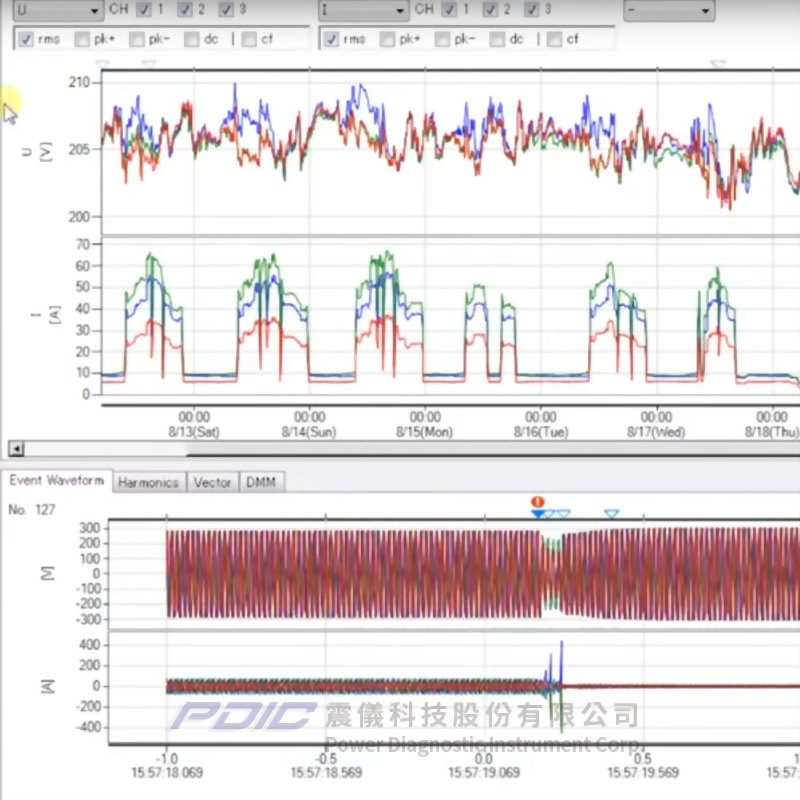

  • 搭配使用PQ ONE套裝軟體管理電力品質的操作示範:
