固定夾管型時差式超音波流量計
型號 :
Ultraflo U1000MKII-FM
-
Micronics新推出的Ultraflo U1000MKII系列,提供2種機型:Ultraflo U1000MKII-FM為超音波流量計,Ultraflo U1000MKII-HM為超音波熱能錶。

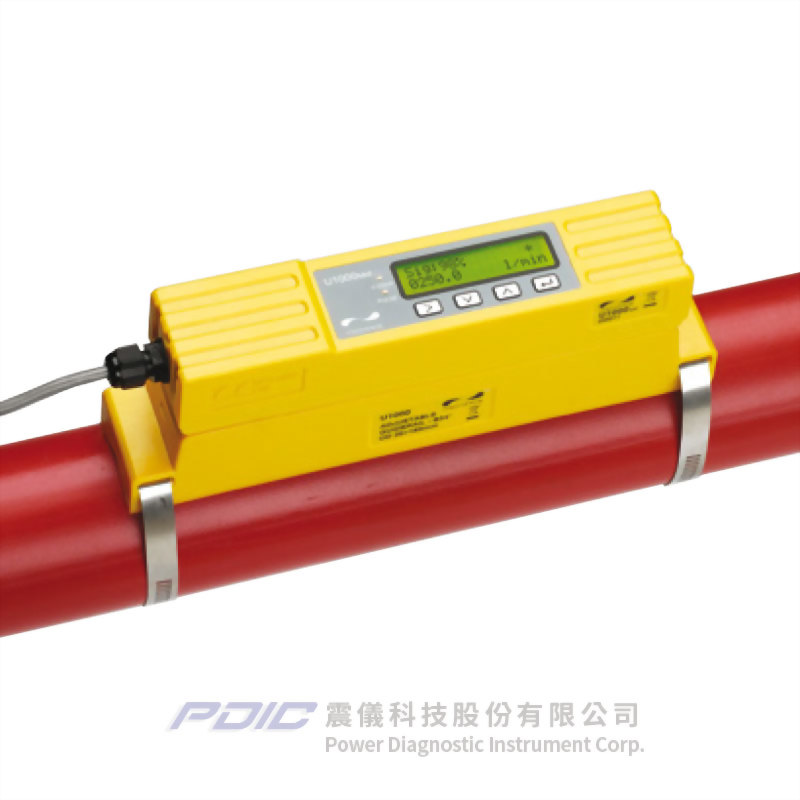

- Ultraflo U1000MKII-FM為永久/固定夾管式超音波流量計,用於測量流速與總流量,提供一個體積流量脈衝輸出與選購的Modbus或與流量成比例的4 – 20mA輸出,可作為獨立的流量計使用或完整流量管理系統的一部分。

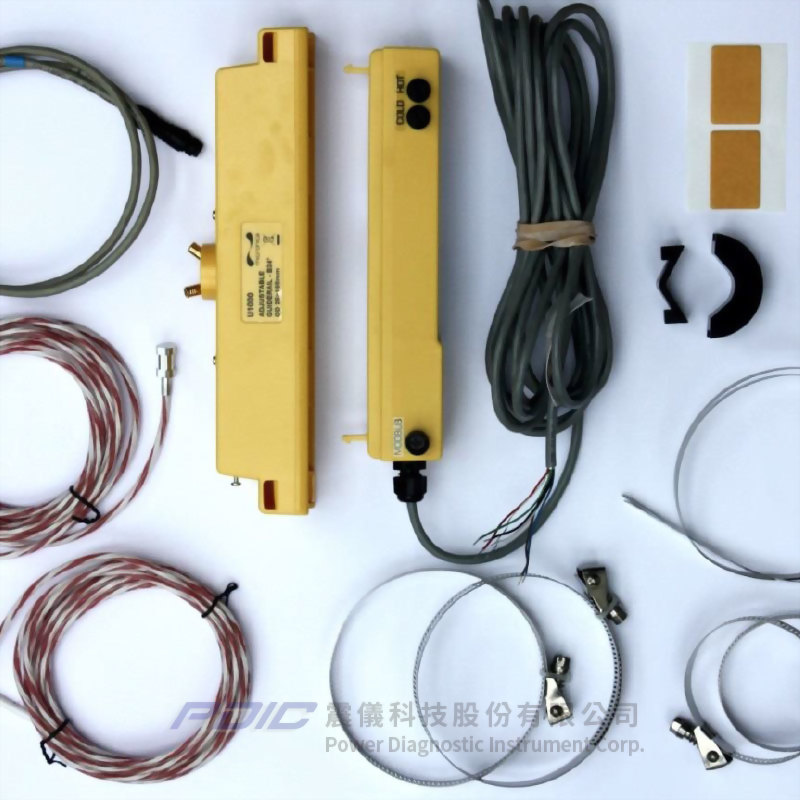

- Ultraflo U1000MKII-FM包括2個模組:
- 傳感器與導軌組件。
- 電子模組(顯示幕與按鍵、電源、信號及通訊連接介面)。

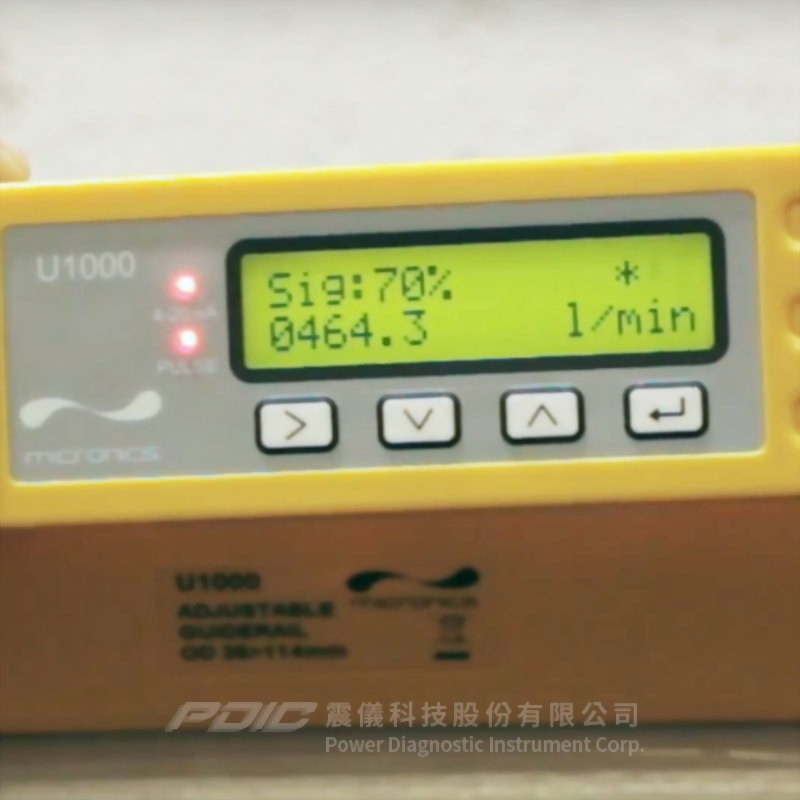

- 配備2 x 16字元背光LCD顯示幕:顯示測量的流量、信號強度百分比、流量單位、流動正逆方向。
- 流速範圍:0.1m/s-10m/s。
- 安裝及定位,操作簡單:
- 連接電源、輸入管道內徑、調整傳感器間距及夾在管道上,操作和步驟簡單,無需特殊的技術或工具。
- 為一款替代傳統嵌入式流量測量裝置的合乎成本效益的解決方案;乾式維護,只需最短的停機時間,便能獲得最大的可用性。
- 輕巧、強固、可靠,能為工業環境的使用,提供經久耐用的性能。
- 應用:
- 適用的產業:
- 建築物服務、能源管理、水處理、化學、製藥、石化、食品。
- 適用的液體類型:
- 熱水(<85℃)、冷卻水、飲用水、去礦物質水、乙二醇與冷卻水的混合液。
- 適用的項目:
- 熱水計量與流量測量。
- 用於熱能計量的流量測量。
- 冷卻水計量與流量測量。
- 用於冷卻水能量計量的流量測量。
- 飲用水計量及流量測量。
- 製程水計量及流量測量。
- 超純水測量。
- 測量技術:
- 流量測量採用超音波時差法。
- 最大偵測流量與最小偵測流量的比:200:1。
- 顯示幕:
- 2 x 16字元背光LCD顯示幕。
- 顯示測量的流量、信號強度百分比、流量單位、流動正逆方向。
- 4個觸感式按鍵及2個LED燈:
- 信號燈:4-20mA信號。
- 脈衝燈:當啟用脈衝、頻率或警報功能時亮燈。
- 精度:±1% – 3% rdg.@>0.3m/s。
- 流速範圍:0.1m/s – 10m/s。
- 管徑範圍-提供2種選擇:
- 管外徑22mm – 115mm及125mm – 180mm。
- 請注意,管道尺寸依管道材質及內徑而定。
- 水溫範圍:0°C – 85°C。
- 輸出:脈衝或頻率。
- 脈衝:用於體積流量與警報。
- 頻率:用於流速。
- 脈衝輸出可設定為信號損失或低流量警報。
- 4-20mA輸出(*選購):可選購與流量成正比的4-20mA輸出。
- Modbus通訊協定(*選購):可選購Modbus RTU Slave,RS485串列連接硬體層;Modbus連接導線為1m。
- 外部電源:12V-24V±10% AC/DC@7W;可*選購插入式12V電源供應器。
- 電子模組機殼:IP54防護等級。
- 輸入/輸出導線:5m x 6芯,用於電源輸入、4-20mA及脈衝輸出。
- 詳細規格、配件、軟體及選購,歡迎洽詢。
- 為永久/固定夾管式超音波流量計,用於測量流速與總流量,提供一個體積流量脈衝輸出與選購的Modbus或與流量成比例的4 – 20mA輸出,可作為獨立的流量計使用或完整流量管理系統的一部分。
- 包括2個模組:
- 傳感器與導軌組件。
- 電子模組(顯示幕與按鍵、電源、信號及通訊連接介面)。
- 配備2 x 16字元背光LCD顯示幕:顯示測量的流量、信號強度百分比、流量單位、流動正逆方向。
- 流速範圍:0.1m/s-10m/s。
- 安裝及定位,操作簡單:
- 連接電源、輸入管道內徑、調整傳感器間距及夾在管道上,操作和步驟簡單,無需特殊的技術或工具。
- 為一款替代傳統嵌入式流量測量裝置的合乎成本效益的解決方案;乾式維護,只需最短的停機時間,便能獲得最大的可用性。
- 輕巧、強固、可靠,能為工業環境的使用,提供經久耐用的性能。
- 適用的產業:
- 建築物服務、能源管理、水處理、化學、製藥、石化、食品。
- 適用的液體類型:
- 熱水(<85℃)、冷卻水、飲用水、去礦物質水、乙二醇與冷卻水的混合液。
- 適用的項目:
- 熱水計量與流量測量。
- 用於熱能計量的流量測量。
- 冷卻水計量與流量測量。
- 用於冷卻水能量計量的流量測量。
- 飲用水計量及流量測量。
- 製程水計量及流量測量。
-
超純水測量。
- 固定夾管型時差式超音波流量計U1000MKII-FM介紹:
