攜帶型都卜勒超音波流量計
型號 :
Portaflow D550 (PF D550)
- Portaflow D550（PF D550）為非侵入式夾管型都卜勒超音波流量計，適合密閉管道“骯髒”液體的流量監測。安裝時，不干擾過程，也無須停機，能簡單精準的從管外進行流量測量。
- 適用於監測或解決特殊液體滿管管道的流量問題，可用於評估管內流量計的性能，短短幾分鐘內便可完成安裝、校正和啟動。
- 可用在不需要固定式流量計的專案計劃，或用於暫時取代安裝的流量傳送器。
- 簡單的5鍵式校正。
- 內建300,000點容量資料記錄器。
- 4 - 20mA輸出。
- 適用AC/DC電源操作。
- 內建可充電電池，可全天候操作，再於夜間充電；如須連續使用，也可使用配備的110 - 240VAC交流電源轉接器。
- 可將密閉管道內的流量予以顯示、記錄、傳送和累計（10位數累加器）。
- 使用非接觸式超音波感測器，能快速簡單的進行流量測量。
- 多功能，操作簡單。
- 系統介紹：
- 解決流量問題：排除泵浦或其它流量計在流量檢測性能上的故障問題。
- 從管道外部進行快速、簡單的流量測量：

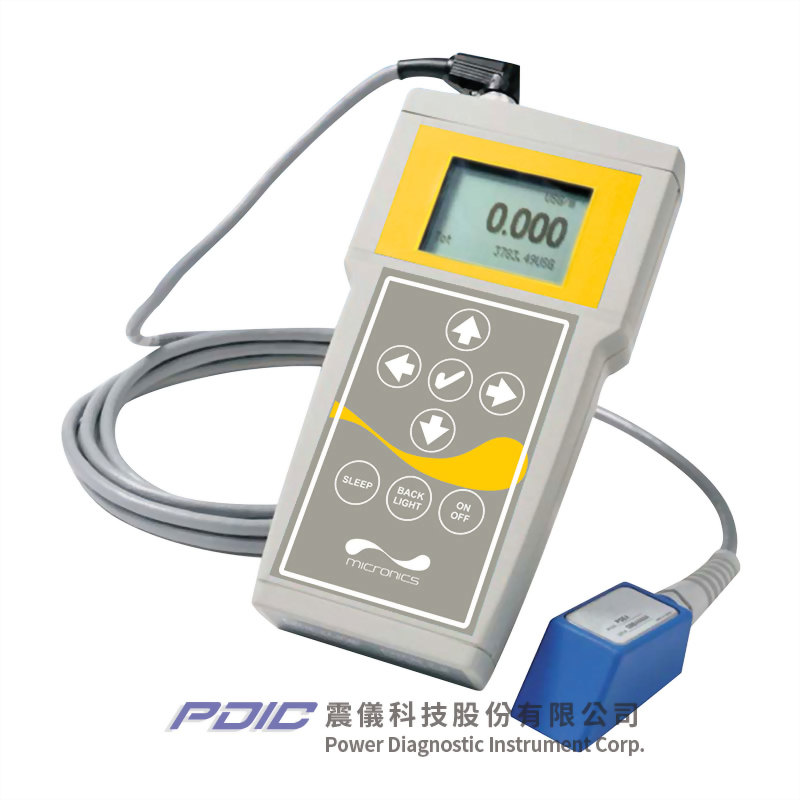

- 標準配備強固防水的捆綁式感測器及不锈鋼安裝組件。

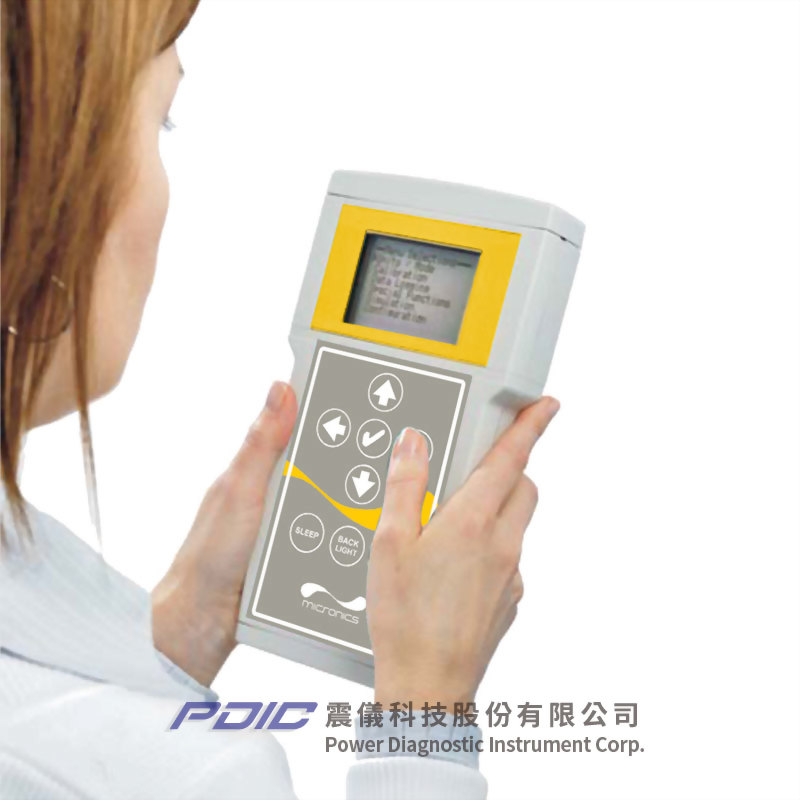

- 簡單的5鍵選單操作 - 選擇測量單位及校正管徑 ≧12.5mm的任何管道。
- 簡單的啟動與校正：只需幾分鐘，便可完成感測器安裝及完全的校正。
- 啟用“睡眠”模式，可在必須使用電池電源時，延長電池續航力，以延長資料記錄時間。
- 無須計算，無編程設定碼：
- 選擇顯示的單位：PF D550以加侖、公升、立方呎或立方公尺為單位，顯示及累計體積流量。
- 假如更改測量單位，PF D550將自動立即計算及轉換流量的顯示與累計。
- 內建300,000點資料記錄器、標準配備個人電腦軟體：
- 可設定資料記錄器在10秒 - 5分鐘間隔，儲存附時間與日期標記的流量數值。
- 也可使用便利操作的“流量報告”格式，以所選擇的每小時或每日摘要形式，儲存總計、最小、最大、平均流量。
- 透過USB輸出介面，可將流量記錄轉移到個人電腦或筆記型電腦。

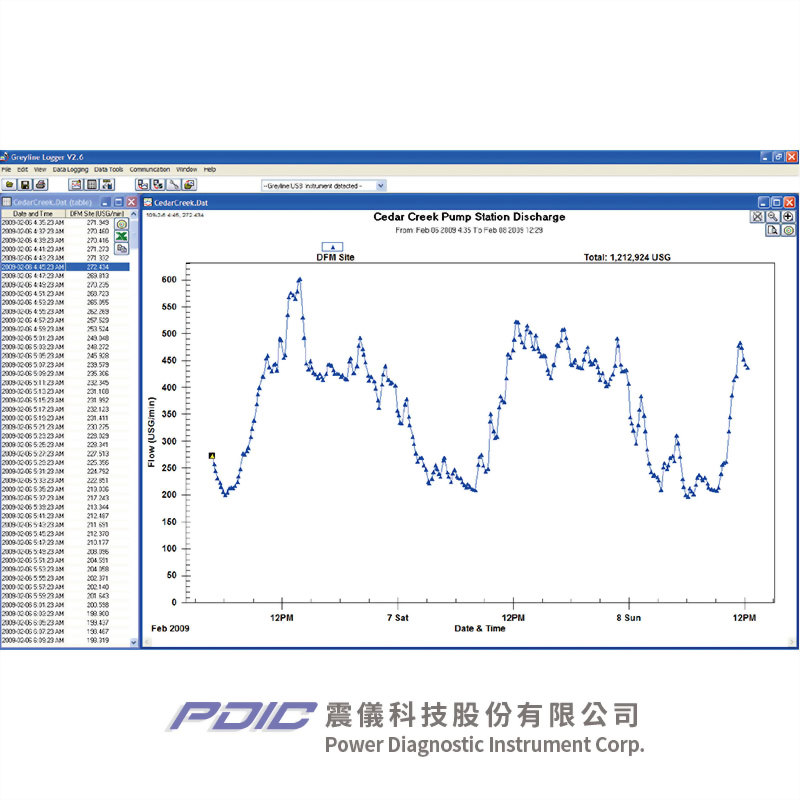

- 標準配備記錄器軟體，能以圖形及表格形式顯示資料，並可匯出為圖形或文字檔案格式，以便在其它程式中使用。
- 測量原理簡介 - 什麼是都卜勒流量計？
- 都卜勒流量計是超音波流量計的一種，採用稱為「都卜勒效應」的科學原理，測量通過管道的液體的體積流量。都卜勒流量計是夾在管壁外側，因此不像其他類型流量計須要破壞流體流動。
- 都卜勒流量計利用超音波頻率來確定液體的流速，為使都卜勒流量計正常運作及實現理想的流量測量，液體必須包含顆粒或氣泡，因此極適用於充滿污垢的液體，但對純淨水則效果不佳。
- 流量感測器發出超音波信號，再由懸浮的固體顆粒反射回去，同時，信號的頻率將發生變化，而測量改變的頻率，便是流量計進行測量的方式。
- 都卜勒流量計會將頻移中的變化轉換為體積流量 - 利用頻率的改變與原始頻率，以及通過傳輸物質的音速和進入液體的角度，計算整個管道的流速；在得知流速後，便可將流速乘以管道面積，進而計算出體積流量。
- 都卜勒流量計是用於監測流量的理想選擇，因為它們不會干擾物質的流動，而且很少需要維護。
- 常見的應用：污水、處理的廢水、摻氣水、污泥與泥漿、化學品與溶劑、粘稠液體、研磨液、食品、紙漿、酸與腐蝕劑、潤滑液等。
- 流速測量範圍：±0.03 - 12.2m/s。
- 適用管內徑：12.5mm - 4.5m（大約0.5吋 - 180吋）。
- 適用的液體類型：需包含氣泡或粒徑 ≧100µm及濃度 ≧75ppm的固體顆粒。

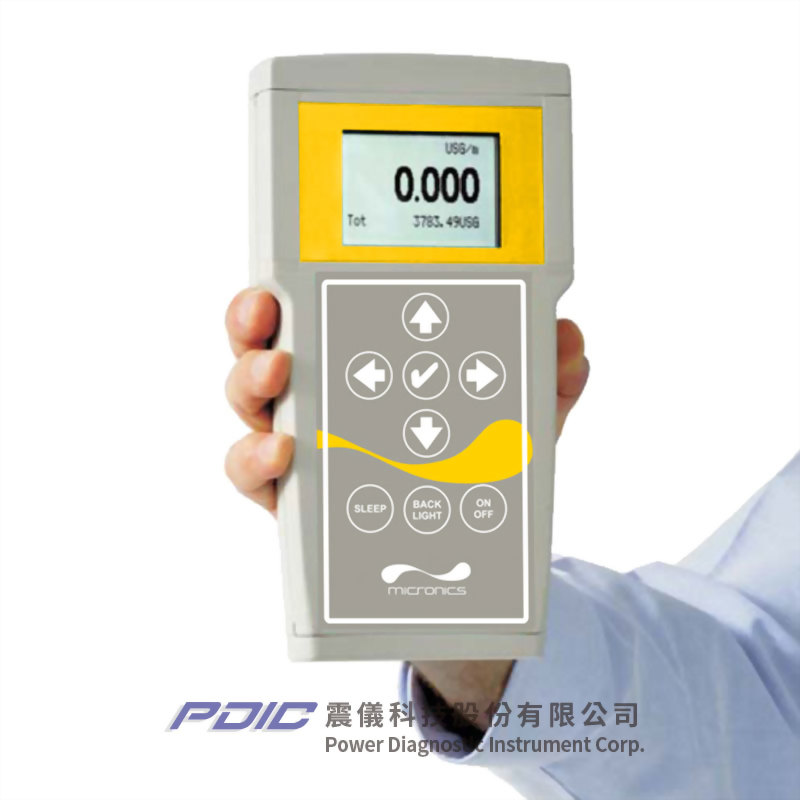

- 顯示幕：白色背光矩陣式，顯示流速、總流量、操作模式及校正選單。
- 電源：
- 內建NiMH電池，可連續操作18小時。
- 外部充電器：輸入100 - 240VAC 50/60Hz。
- 輸出：使用AC電源時，4 - 20mA（500Ω）；直接連接個人電腦時，可透過USB轉移記錄的資料。
- 資料記錄功能：可編程設定的300,000個資料點容量，標記時間與日期或格式化的報告（包括總量、平均值、最小值、最大值及發生次數）。
- 個人電腦軟體：可在Windows電腦讀取、顯示及儲存資料記錄檔案。

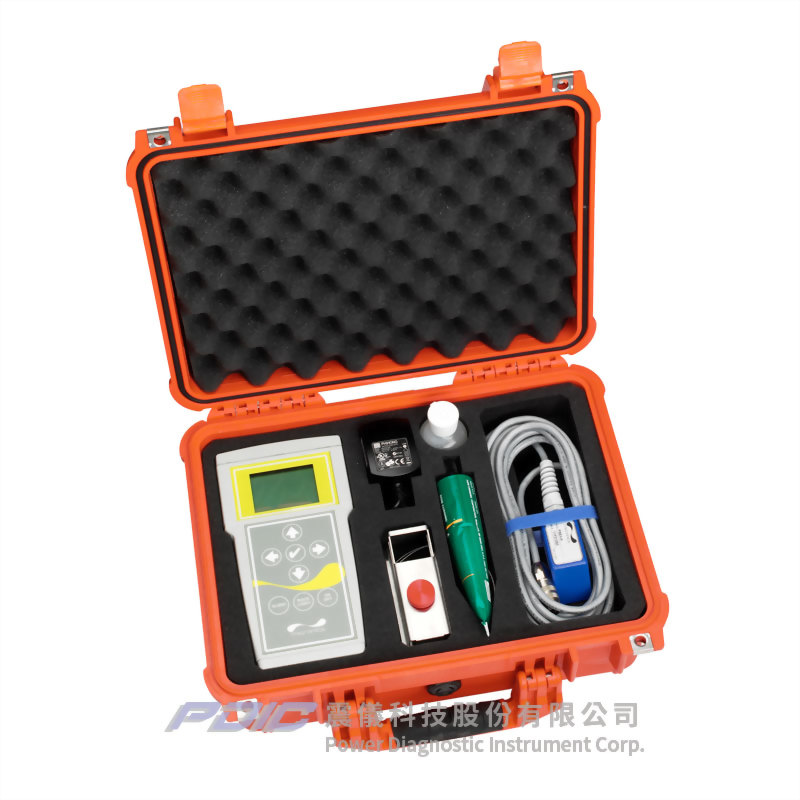

- 攜行箱：IP67防護等級，內襯保護的泡沫塑料。
- 操作溫度：-23° - 60°C。
- 精度：2% f.s.，可重複性±0.25%，線性度±0.5%。
- 校正：內建5鍵式操作簡便的設定校正選單，有密碼保護。
- 靈敏度：可調整截止值；阻尼：可調整。
- 認證：
- 充電器：CE及UL認證。
- PF D550不適用於危險等級場所。
- 詳細規格、配件、軟體及選購，歡迎洽詢。
- 簡單的5鍵式校正。
- 內建300,000點容量資料記錄器。
- 4 - 20mA輸出。
- 適用AC/DC電源操作。
- 內建可充電電池，可全天操作，再於夜間充電；如須連續使用，也可使用配備的110 - 240VAC交流電源轉接器。
- 可將密閉管道內的流量予以顯示、記錄、傳送及加總（10位數累加器）。
- 使用非接觸式超音波感測器，能快速簡單的進行流量測量。
- 多功能，操作容易。
- 測量原理簡介 - 什麼是都卜勒流量計？
- 都卜勒流量計是超音波流量計的一種，採用稱為「都卜勒效應」的科學原理，測量通過管道的液體的體積流量。都卜勒流量計是夾在管壁外側，因此不像其他類型流量計須要破壞流體流動。
- 都卜勒流量計利用超音波頻率來確定液體的流速。為了使都卜勒流量計正常運作及實現理想的流量測量，液體必須包含顆粒或氣泡，因此非常適用於充滿污垢的液體，但對純淨水則效果不佳。
- 流量感測器發出超音波信號，再由懸浮的固體顆粒反射回去，同時，信號的頻率將發生變化，而測量改變的頻率，便是流量計進行測量的方式。
- 都卜勒流量計會將頻移中的變化轉換為體積流量 - 利用頻率的改變與原始頻率，以及通過傳輸物質的音速和進入液體的角度，計算整個管道的流速；在得知流速後，便可將流速乘以管道面積，進而計算出體積流量。
- 都卜勒流量計是用於監測流量的理想選擇，因為它們不會干擾物質的流動，而且很少需要維護。
- 常見的應用：污水、處理的廢水、摻氣水、污泥與泥漿、化學品與溶劑、粘稠液體、研磨液、食品、紙漿、酸與腐蝕劑、潤滑液等。
- PF D550介紹：
