大容量通用型極低頻高壓測試器

型號 : HVA40-5

  • HVA40-5輕巧的設計及其優異的高壓輸出功率對重量比,在市場上無出其右,為所有類別在所有電壓級別中最輕量的高壓產生器。
  • 為乾式系統,不使用充油元件,維護需求較少,小巧輕量,不限制操作運轉時間。
  • 安全性:具有2個獨立的接地裝置(電子與機械放電)及1個12kV回授保護系統,可保護操作者與儀器。
  • 連接性:現場不用連接外部個人電腦,所有結果皆可於測試後透過USB下載,以進一步研究及在個人電腦軟體輕鬆建立報告。

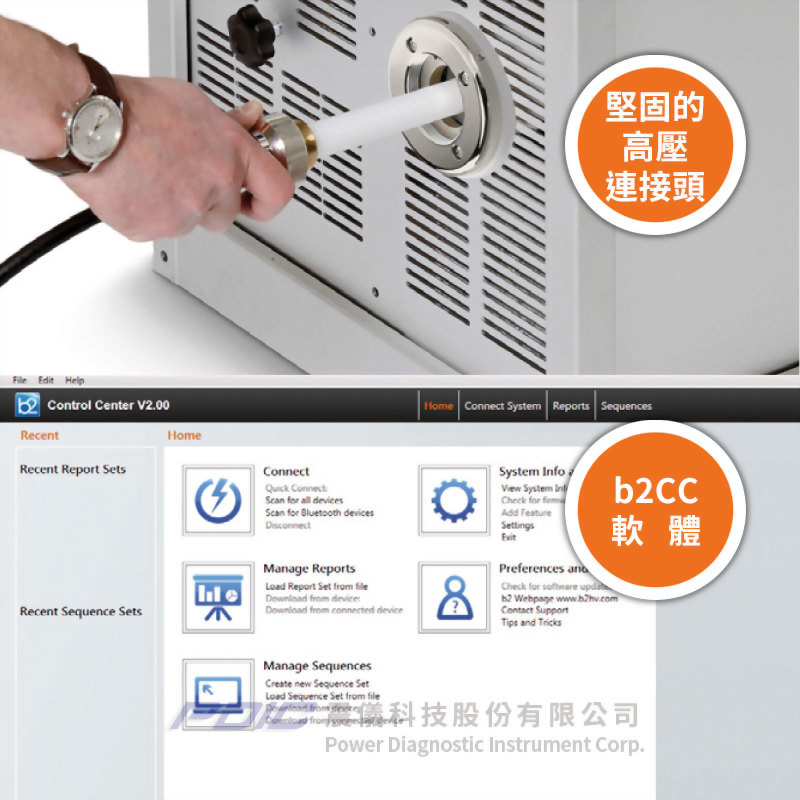

  • 強固的高壓連接頭:強固的高壓連接頭,可連接不同長度的高壓測試導線、快速更換導線,或是更簡單的升級以連接診斷系統。
  • 不限制運轉時間:HVA高壓產生器的運轉時間不受熱限制,可持續操作。
  • 特點:
    • 輸出電壓45kVpeak,32kVrms。
    • 純正弦輸出電壓(與負載無關)。
    • 輸出電流最大120mA。
    • 5μF@0.1Hz@27kV rms。
    • 最高的測試容量15μF。
    • 輸出電壓的實時波形顯示。
    • 擊穿電壓與負載偵測。
    • 電壓與電流RMS數字測量。
    • 標準配備內建許多報告功能的電腦軟體“b2 Control Center”。
    • 電纜測試符合IEC60502-2:2014、IEEE 400.2-2004、CENELEC HD 620/621標準。
    • 可編程的測試序列。
    • 可選購升級為包括局部放電與TD診斷系統。
    • 12kV暫態保護(50Hz)。
    • 雙重放電裝置(DDD®):內建電子與機械放電裝置。
    • 高壓電纜切換容易。
    • 真空瓶測試。
    • 護套故障定位(搭配選購的接地故障定位器)。



  • 輸入電壓:190 - 240V,50/60Hz,3kVA。
  • 輸出電壓:
    • 極低頻正弦波:0 - 45kVpeak,32kVrms。
    • DC:± 0 - 45kV。
    • 極低頻方波:0 - 45kV。
    • 精度:± 1%。
    • 解析度:0.1kV。
  • 輸出電流:0 - 120mA。
  • 電阻範圍:0.1MΩ - 5GΩ。
  • 輸出頻率:0.01 - 0.1Hz@0.01Hz步階,預設:0.1Hz(自動的頻率選擇)。
  • 輸出負載:
    • 4.3μF@0.1Hz@30kVrms。
    • 5.0μF@0.1Hz@27kVrms。
    • 15.0μF@0.01Hz@30kVrms。
    • 最大電容15.0μF。
  • 護套測試:
    • 最大測試電壓:10kV。
    • 跳脫電流:0.1 - 5.0mA。
  • 護套故障定位:
    • 最大測試電壓:10kV。
    • 脈衝/週期:1:3 / 4 s、1:5 / 4 s、1:5 / 6 s、1:9 / 6 s。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。



  • 輸出電壓45kVpeak,32kVrms。
  • 純正弦輸出電壓(與負載無關)。
  • 輸出電流最大120mA。
  • 5μF@0.1Hz@27kV rms。
  • 最高的測試容量15μF。
  • 輸出電壓的實時波形顯示。
  • 擊穿電壓與負載偵測。
  • 電壓與電流RMS數字測量。
  • 標準配備內建許多報告功能的電腦軟體“b2 Control Center”。
  • 電纜測試符合IEC60502-2:2014、IEEE 400.2-2004、CENELEC HD 620/621標準。
  • 可編程的測試序列。
  • 可選購升級為包括局部放電與TD診斷系統。
  • 12kV暫態保護(50Hz)。
  • 雙重放電裝置(DDD®):內建電子與機械放電裝置。
  • 高壓電纜切換容易。
  • 真空瓶測試。
  • 護套故障定位(搭配選購的接地故障定位器)。
