電力記錄器

型號 : PEL102/PEL103/PEL104/PEL106

  • 高效率的耗電量記錄器!
    • 適用於所有類型的電氣櫃及低壓設備。
    • 無須切斷主要電源!
    • 可進行記錄長達數月或數年。
    • 分析電能量及其損耗類型(例如:有功、無功、失真、視在電能量等)!
  • 測量及功能 – PEL100系列記錄器可執行以下測量:
    • RMS及DC測量 – 每週期128次取樣,每相同步。
    • AC及/或DC電壓達1,000V。
    • 類比測量。
    • 測量馬達。
    • 透過相位自行供電。
    • 測量電流達10kA AC或5kA DC(*依使用的電流感測鉤錶而定)。
    • 透過使用電壓與電流比(最高達650,000V/25,000A),提供更寬廣的測量範圍。
    • 功率值測量從10W/var/VA到10GW/Gvar/GVA。
    • 耗電量值測量達4 EWh/4 EVAh/4 Evarh及總耗電量值(4個象限)。
    • 分析電量損耗類型。
    • 相位資訊:cosφ、tanφ、功率因數(PF)。
    • 波峰因數。
    • 電流與電壓的總諧波失真計算(THD)。
    • 電流與電壓諧波達第50次。
    • DC、50Hz、60Hz及400Hz測量。
    • 將測量與計算結果,記錄在SD記憶卡上。
    • 自動識別連接的感測鉤錶類型。
    • 適用多種電網類型:分相、三相(有或無中性線)…等。
    • 提供多種通訊選擇:USB、藍芽、乙太網路、Wifi、GSM 3G、GPRS。
    • 軟體:用於資料傳輸、實時與電腦通訊及產生報告。
  • 應用:
    • 要求建築的永續節能 – 必先改善能源效率!
      • PEL100系列是適用於所有電氣裝置的功率及電量測量記錄器,測量方式是透過電流感測器與電壓輸入。
      • 可查看所有的電氣參數,並運用其提供的測量、電能計量和通信功能。
      • 提供執行一個成功的能效專案所需的所有測量,並確保對配電系統的監督。

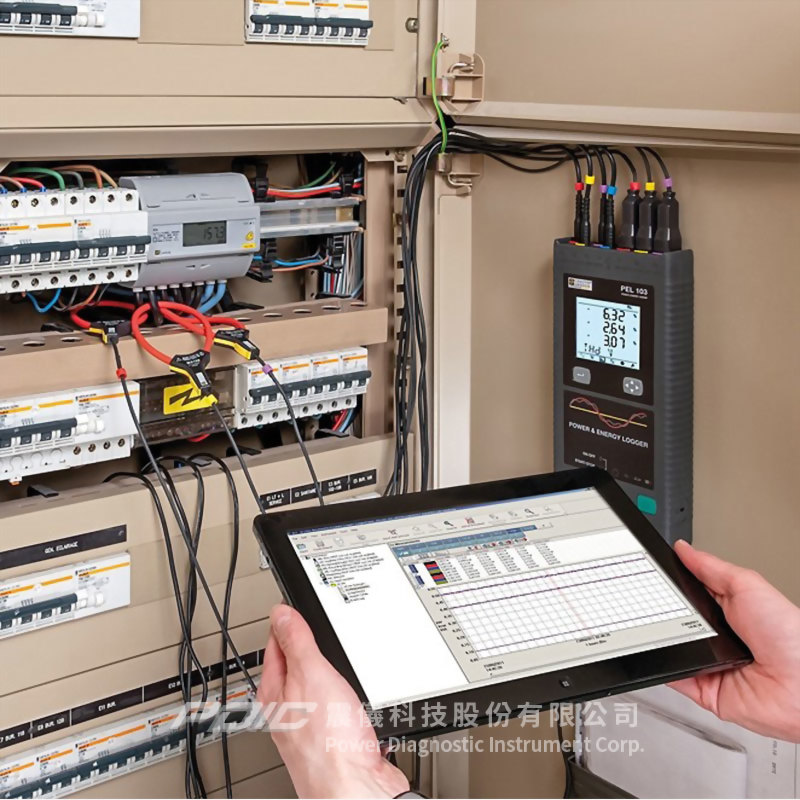

      • 磁吸式,可輕易定位放置在任何電氣櫃中,並可輕易的增加計量/測量點,不受狹隘空間束縛。
      • 可提供與調節前的參考期相互比較的重要記錄。
    • 進行監測及提供對應於監測現場的耗電量資訊:
      • 可在工廠、車間、建築物及機構等場所記錄電氣耗電量的詳細資訊。
      • 可同步進行實時的監測、比較及歷史耗電量分析。
    • 電網與集中的耗電管理:
      • 可將幾台PEL100系列記錄器設置在一般的配電系統中,地方當局可用於控制不同的用電分配,這對於促進整個城、鎮區域的用電管理非常實用:街道照明網路、公共區域照明網路、一般單相配電網路、三相配電網路等。
    • 衡量節能成果:
      • 採用PEL100系列電力記錄器進行記錄,皆附時間/日期標記,很容易比較設備在調節前後的記錄及所實現的成果。
      • 分析設備在調節前使用PEL100系列進行的記錄 - 相當於參考期資料,可執行例如維護保養或電網或設備的改善等不同的改進措施。
      • 正確的配置PEL100系列記錄器,能幫助迅速找出須要採取改造措施的區域,不用浪費時間。
      • 進行一段時間的監測,更有助於驗證所採行的解決方案是否足夠,尤其是,衡量所達成的節能成果。
    • 類比測量:
      • PEL106可用於記錄壓力、溫度等外部參數,以及早發現各項功能異常問題。
      • 透過藍牙無線連接,可與遠端的L452資料記錄器通訊。
      • PEL106的記錄功能,最多可整合達到2 x 4個類比通道。
      • 類比通道可輔助進行電壓、電流及功率測量。
    • 超完備的通訊選項:
      • 所有PEL100機型皆具備多種通訊模式:乙太網路、USB埠、藍牙連線。
      • PEL104及PEL106還具備Wifi無線網路與3G/GPRS通訊功能。使用3G/GPRS模式,可將SIM卡插入PEL儀器,並透過GPRS-3G鏈接進行遠端連線。
      • 也可經由IRD伺服器登入PEL104或PEL106儀器,若透過此種方式,當觸發警報時,便可自動接收即時的E-Mail通知。

機型 PEL102 PEL103 PEL104 PEL106
顯示幕 顯示4組大型數字的顯示幕
適用的電網類型 單相、分相、三相(有/無中性線)及其它特殊電網配置
通道數 3個電壓及3個電流輸入(計算的中性線電流) 4個電壓及4個電流輸入
測量
電網頻率 DC、50Hz、60Hz、400Hz
電壓測量範圍 10.00 – 1,000Vac/dc
電流測量範圍 5mAac – 10kAac / 50mAdc – 1.4kAdc(依使用的電流感測鉤錶而定)
計算的測量
比值 ~ 650,000V / ~ 25,000A
功率 10 W –  10 GW / 10 var – 10Gvar / 10 VA – 10 GVA
電量 ~ 4 EWh / 4 EVAh / 4 Evarh(E=1018
相位 cos φ、tan Φ、PF
諧波 總諧波失真THD
其它功能
相序
最小值/最大值
架設/安裝 磁鐵 掛鉤(選購)
記錄
取樣率/時間長度 每秒1次測量,1 –  60分鐘 每秒5次測量,1 –  60分鐘
記憶體 SD記憶卡,8GB(SD-HC卡可達32GB)
通訊 乙太網路、藍牙、USB 乙太網路、藍牙、USB、Wifi及GPRS
電源 110V – 250V (+10%,-15%)@50 – 60Hz & 400Hz 透過相位1,000V AC/DC供電
符合安規 IEC 61010 600V CAT IV及1,000V CAT III IEC 61010 1000 V CAT IV
機身規格
體積 256 x 125 x 37mm(不含感測鉤錶) 245 x 270 x 180mm(不含感測鉤錶)
重量 900g 950g 900g < 3,400g
防護等級 IP54 IP67
  • 詳細規格、配件、軟體與選購,歡迎洽詢,謝謝。
