60MHz便攜式多功能示波器(2個獨立通道)

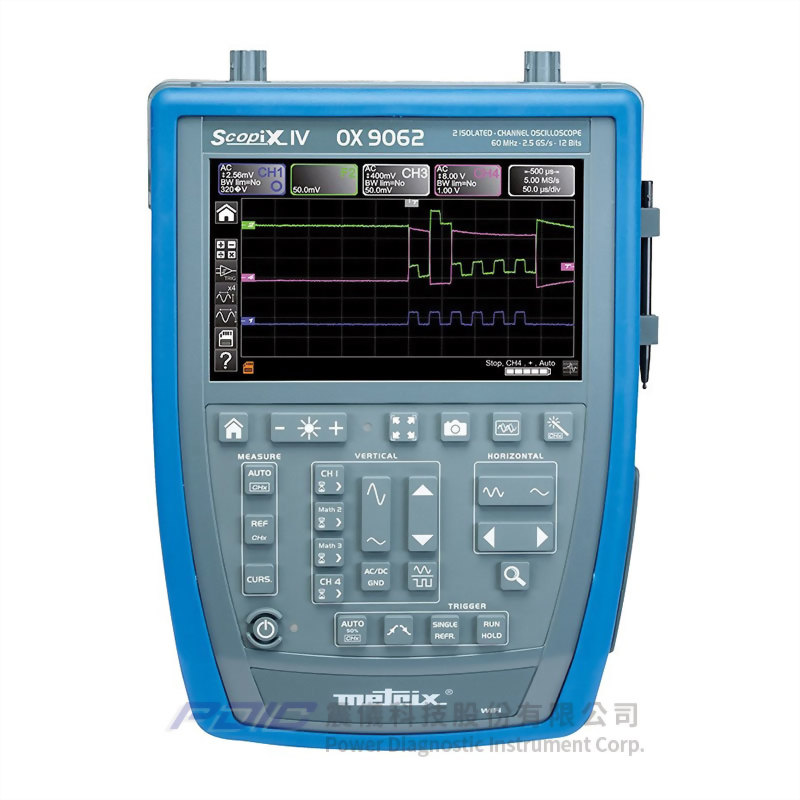

型號 : OX 9062

  • C.A metrix Scopix IV系列OX 9062為手持便攜式、獨立操作的示波器,具備2個完全隔離的600V通道、60MHz頻寬,並且提供每通道100kpts的記憶體深度,能大幅增加記錄的持續時間。
  • C.A metrix Scopix IV系列OX 9062手持式示波器,具備五合一多功能:示波器、萬用電錶、諧波分析與記錄器模式,所記錄的檔案,可直接在示波器模式下檢視。
  • 系統介紹:
    • 高安全性:
      • 真正彼此且與接地隔離的通道、高保護等級600V CAT III及採用Probix隨插即用探棒配件。
    • 設計符合人體工學:
      • 配備更有利於檢視的背光7吋WVGA TFT彩色黑底觸控螢幕,並提供多達13種語系的選單介面,包括中文語系。
      • 兼具時尚外觀與創新設計的IP54防護等級機身,以及採用汽車工業最新高科技開發的鍵盤,操作簡單、輕巧且實用。
    • 最佳化設計的模式與功能 – 操作、儲存及通訊:
      • 2通道60MHz數位示波器,具備12位元轉換器與垂直解析度0.025%,為真正高性能的多功能示波器。
    • 先進的觸發功能:
      • 脈衝寬度、計數、延遲。
    • 自動測量功能:
      • 在每個通道提供20個自動測量,並可連結到游標進行全面的分析。
    • 標準簡單或進階複雜的數學功能:
      • 除了垂直刻度與實際單位的定義之外,使用者也能為每條曲線定義數學功能。
    • 由於與波形同時提供的實時快速傅立葉轉換(FFT)功能及對諧波、信號失真、脈衝響應的定性分析,在搜尋邏輯電路中的雜訊來源時,可確保有效而精準的診斷。
    • 萬用電錶模式:
      • 多通道、8,000計數、200kHz真有效值萬用電錶模式,可測量振幅、電阻、導通性、電容、頻率與溫度及執行元件測試,而基於採用Probix探棒,可不必切換連接。
      • 萬用電錶模式是連結到記錄器模式,可自動進行標記時間/日期的記錄(在2次擷取之間各以0.2秒的間隔進行100,000次測量的N個檔案)。
      • 在萬用電錶模式可進行功率測量:單相及三相功率、實功率、虛功率、視在功率和功率因數。
    • 多通道諧波分析模式:
      • 可顯示基頻在40與450Hz之間的信號的前63次諧波。
    • 每種模式都可使用以.png格式存檔的螢幕擷圖功能、透過網路印表機列印及對所有記錄的提示,提供給使用者前所未有的診斷工作的便利性。
    • 備有多種通訊媒介,能最佳化進行您的分析工作:有線乙太網路、無線WiFi、USB、μSD記憶卡。
    • 其它:
      • 在黑底螢幕上,每個通道編號的顏色及其對應參數框的顏色一致,方便快速識別、查看。
      • 觸控螢幕顯示憑直觀就會操作的圖標,即使佩戴手套,也能便利的操作。
      • 可調整的攜行揹帶,無論在現場是將示波器拿在手中或揹在肩膀上,都能有最佳化的操作。
      • 前面板的鍵盤,劃分成5個特定區域,使測量的設定與顯示都超級簡單:
        • 工具鍵(明亮度、全螢幕、螢幕擷圖)、測量、水平、垂直、觸發功能。
        • 提供直接設置與設定的按鍵。
        • 直接使用放大鏡鍵的縮放功能。
      • 資料儲存、顯示、編程設定:
        • 每個通道100kpts的記憶體深度;資料顯示與編程設定。
        • 資料的記錄與分析、顯示.png格式的螢幕擷圖檔案、網路列印。
        • 提供多語系設定,包括中文語系。
      • 通訊介面 - 互相且與測量通道隔離,由一個活板門蓋保護的專用空間,包括所有不同的通訊介面:
        • USB:用於與個人電腦通訊連接。
        • 有線RJ45或WiFi:用於與個人電腦通訊連接或透過網路印表機列印。
        • μSD記憶卡:用於儲存資料及將儀器的韌體升級。
  • 特點:
    • 60MHz頻寬、2個600V CAT III真正互相且與接地隔離的通道。
    • 每個通道100kpts的記憶體深度;資料顯示與編程設定。
    • 配備7吋WVGA彩色TFT 800 x 480 dpi可手動或自動調整亮度的寬大觸控螢幕。
    • 具高安全性、設計符合人體工學、具備最佳化的工具與功能(操作、儲存、通訊)。
    • 多種模式:自動設定鍵、立即的測量顯示、自動測量功能、專家模式、排除故障的示波器模式、電力測量的萬用電錶模式、故障記錄的記錄器模式、諧波分析的諧波模式、檔案儲存與管理等。
    • 多種通訊介面:USB、有線RJ45或無線WiFi、μSD記憶卡(可透過“ScopeNet”個人電腦或平板電腦軟體,從遠端控制儀器及使用偏愛的瀏覽器傳輸曲線或螢幕擷圖)。
    • 機身IP54防塵防水防護等級。
    • 內建探棒校正信號。
    • 機身側邊有觸控筆收納夾。
    • 使用主電源或鋰離子電池電源操作。
    • 資料的記錄與分析、顯示.png格式的螢幕擷圖檔案、網路列印。
    • 提供多語系設定,包括中文語系。
    • 標準配備實用且具多重隔層的攜行袋,包括收納在內的PROBIX隨插即用測量配件。
  • 應用:
    • 適用於實驗室及現場。
    • 工業維護、教育(工業模型或訓練系統的教育)、研發及電子檢測等。
    • 汽車業應用,例如戶外車輛的頭燈測試,可透過Android平板電腦或智慧型手機進行遠端控制。
    • 現場匯流排維護:包括測試匯流排實體層信號的完整性,以確保現場匯流排的實體層品質(CAN、LIN、FLEXRAY、UART、SPI等)。
    • 機型OX 9062,特別適合工業維護應用:
      • OX 9062的大型7吋螢幕、60MHz頻寬、2個600V CAT III隔離通道及諧波分析與萬用電錶模式,使它極適用於工業維護應用。

機型 OX 9062 OX 9102 OX 9104 OX 9304
人機操作介面
顯示器類型 7吋WVGA彩色TFT LCD觸控螢幕,800 x 480 dpi,LED背光(在待機模式下可調整)
螢幕顯示曲線 4條曲線 + 4條參考曲線 – 分割畫面及全螢幕模式
螢幕指令 觸控螢幕 – Android型圖標及圖形指令,可自訂通道顏色
語系選擇 15種語系的選單及線上輔助說明,含中文語系
示波器模式
垂直偏轉
頻寬 60MHz 100MHz 100MHz 300MHz
頻寬限制功能:15MHz、1.5MHz或5kHz
通道數 2個隔離通道 4個隔離通道
輸入阻抗 1MΩ ± 0.5%,大約12 pF
最大輸入電壓 600V / CAT III(每支Probix探棒1,000V)– 從50到400Hz – Probix安全連接器
垂直靈敏度 16個範圍,以垂直縮放模式,2.5mV - 200V/div及向下到156μV/div(12位元轉換器),精度±2%
水平偏轉
掃描速度 35個範圍,1ns/div - 200s/div,精度±[ 50 ppm + 500ps ]  – 滾動模式100ms - 200s/div
觸發
模式 在所有通道上:自動、觸發、單次、自動調整位準50%
類型 邊緣、脈衝寬度(16ns - 20s)、延遲(48ns - 20s)、計數(3 - 16,384個事件)、連續調整觸發位置
數位儲存
最大取樣率 ETS模式:最大100GS/s,單次模式:每通道2.5GS/s
垂直解析度 12位元(垂直解析度0.025%)
記憶體深度 每個通道100kpts
使用者儲存檔案管理 內部1GB儲存檔案:曲線、文字、設定...等;
系統記憶體:.pdf列印檔案、.png圖片檔案;
及高容量可取下的μSD記憶卡:SD 2GB、SDHC 4 - 32GB及SDXC>32GB
其它功能
自動設定 全部在5秒以內,包括通道識別 – 頻率>30Hz
快速傅立葉轉換分析及數學功能 2,500點FFT(線性或對數)及測量游標 – 功能:+、-、x、/ 及數學功能編輯器
一般規格
個人電腦 - 軟體連接通訊 乙太網路(100 baseT)、WiFi-USB(裝置,12 Mbs) – 個人電腦應用軟體“ScopeNet”
(可透過“ScopeNet”個人電腦或平板電腦軟體,從遠端控制儀器及使用偏愛的瀏覽器傳輸曲線或螢幕擷圖)
電源 鋰離子可充電電池(6,900mAH - 40 Wh)– 電池續航力大約8小時,可調整的待機模式
(98 - 264V / 50/60Hz通用轉接器 / 2小時快速充電器)
符合安規/EMC 安規:符合IEC 61010-2-30: 2010標準 - 600V CAT III / 1000V CAT II
EMC:符合EN 61326-1: 2010標準
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • 60MHz頻寬、2個600V CAT III真正互相且與接地隔離的通道。
  • 每個通道100kpts的記憶體深度;資料顯示與編程設定。
  • 配備7吋WVGA彩色TFT 800 x 480 dpi可手動或自動調整亮度的寬大觸控螢幕。
  • 具高安全性、設計符合人體工學、具備最佳化的工具與功能(操作、儲存、通訊)。
  • 多種模式:自動設定鍵、立即的測量顯示、自動測量功能、專家模式、排除故障的示波器模式、電力測量的萬用電錶模式、故障記錄的記錄器模式、諧波分析的諧波模式、檔案儲存與管理等。
  • 多種通訊介面:USB、有線RJ45或無線WiFi、μSD記憶卡(可透過“ScopeNet”個人電腦或平板電腦軟體,從遠端控制儀器及使用偏愛的瀏覽器傳輸曲線或螢幕擷圖)。
  • 機身IP54防塵防水防護等級。
  • 內建探棒校正信號。
  • 機身側邊有觸控筆收納夾。
  • 使用主電源或鋰離子電池電源操作。
  • 資料的記錄與分析、顯示.png格式的螢幕擷圖檔案、網路列印。
  • 提供多語系設定,包括中文語系。
  • 標準配備實用且具多重隔層的攜行袋,包括收納在內的PROBIX隨插即用測量配件。

  • 適用於實驗室及現場。
  • 工業維護、教育(工業模型或訓練系統的教育)、研發及電子檢測等。
  • 汽車業應用,例如戶外車輛的頭燈測試,可透過Android平板電腦或智慧型手機進行遠端控制。
  • 現場匯流排維護:包括測試匯流排實體層信號的完整性,以確保現場匯流排的實體層品質(CAN、LIN、FLEXRAY、UART、SPI等)。
  • 機型OX 9062,特別適合工業維護應用:
    • OX 9062的大型7吋螢幕、60MHz頻寬、2個600V CAT III隔離通道及諧波分析與萬用電錶模式,使它極適用於工業維護應用。

  • 手持式多功能示波器OX 9062/OX 9102/OX 9104/OX 9304介紹
