電力電纜光纖溫度偵測/實時狀態監測系統

型號 : EN.SURE DTS

  • 整條感測器電纜沿線優異的熱點偵測功能。
  • 高度可靠的工業設計 - 採用經電信產業認可的重要元件(通過Telecordia GR-468標準測試,使用壽命長達25年以上)。
  • 信號處理採用專利Raman光頻域反射(OFDR)技術。
  • 可靈活直接地連接管理系統,例如SCADA及以IEC、AEIC和IEEE標準為基礎運作的“實時熱額定值軟體”計算引擎(RTTR)。
  • 最多可增加到16個獨立通道,一台EN.SURE DTS主機,便可偵測大部份複雜的電纜結構。
  • 溫度解析度優於1°C。
  • 無需維護、戶外安裝簡單。
  • 平均故障間隔時間超過40年以上。
  • 雷射產品等級1M,符合IEC/EN 60825-1標準。
  • 令人折服的追蹤記錄 - 全球超過4,500台以上固定安裝的實績。
  • 系統簡介:
    • EN.SURE DTS電力電纜光纖溫度監測系統,適用於監測地下輸/配電電力電纜及架空輸電線路。
    • 採用嵌入電力電纜的光纖或外部安裝光纖,每部EN.SURE系統可在最長達40km的單端長度上,持續監測和預估電力電纜負載及電纜芯溫度。
    • EN.SURE DTS系統提供感測器電纜全長解析度優於1°C的連續溫度曲線,可在最長達到40km距離的地下輸/配電電力電纜及架空輸電線路上,提供絶佳的熱點偵測;選擇EN.SURE DTS系統的遠距機型,偵測距離可以增加到70km。
    • 搭配領先業界的RTTR軟體,DTS系統可以實時計算電纜導體溫度,以預估電纜負載(實時熱額定值),從而使操作員能在高峰緊急情況下,將電纜運行在標稱容量以上。
    • 電力電纜溫度監測系統必須非常可靠,關於此點,EN.SURE系統極為出色,其控制器無活動式機件,不受電磁干擾影響,平均故障間隔時間長達40年以上,即使在最惡劣的環境下,也能確保可靠的溫度監測性能。
    • 系統的自行診斷功能,可使操作員無後顧之憂的專心在其它重要的任務上。
  • 應用:
    • 配電電網。
    • 架空輸電線路。
    • 地下電力電纜。
    • 海底電纜。
    • 氣體絕緣輸電線路。



  • EN.SURE DTS機型 - 分佈式溫度感測:
    • EN.SURE20、EN.SURE40、EN.SURE60、EN.SURE80:監測距離2km、4km、6km、8km(每通道)。
    • EN.SURE100、EN.SURE120、EN.SURE140:監測距離10km、12km、14km(每通道)。
    • EN.SURE160、EN.SURE180、EN.SURE200、EN.SURE300:監測距離16km、18km、20km、3 km(每通道)。
    • EN.SURE200SM、EN.SURE300SM、EN.SURE400SM:監測距離20km、30km、40km(每通道)。
    • 內部光纖通道:1、2、3、4、6、8、9、12、16(選購)。
    • 空間解析度:1m。
  • 通訊/SCADA介面:
    • 可編程輸入:4個(可選購最多40個)。
    • 可編程輸出(無電位):10個(可選購最多106個)。
    • 類比輸出:4 - 20mA(外部,選購)。
    • 通訊介面:乙太網路TCP / IP(2x)、RS232、USB。
    • 通訊協定;MODBUS、DNP3、IEC60870、IEC61850(選購)。
    • 外部感測器輸入:Pt100(2x)、電流0 - 20mA(2x)、電壓0 - 10V(2x)(選購)。
  • 機身規格:
    • 控制器:19吋機架,高度3U。
    • 體積:高13.1cm x 寬48.3cm x 深33.8cm。
    • 重量:13kg。
  • 電氣規格:
    • 操作電壓(DC控制器):DC 12 - 48V(最大10 - 60VDC)。
    • 主電源電壓(AC控制器):AC 100 - 240V或DC 110 - 220V。
    • 功耗(DC控制器):<25W(最大45W/60°C)。
  • 光纖規格:
    • 光纖連接器:E2000 / APC。
    • 雷射等級:Class 1M(EN60825-1)。
    • 多模光纖類型,範圍2 - 20km:多模光纖梯度型50/125μm。
    • 單模光纖類型,範圍20 - 40km:單模SM 9/125μm。
  • 操作環境:
    • 存放溫度:-35 - +75 °C。
    • 操作溫度:-10 - +60 °C。
    • 濕度(無凝露):≤ 95 % RH。
    • 防護等級(IEC 60529):IP51。
  • 類型試驗:
    • 德國TÜV Rheinland及VdS Schadenverhütung GmbH:
      • 電氣安全:IEC/UL 61010-1、IEC 61140。
      • EMC:EN61326-1、EN61000-6-2、EN61000-6-3、EN 50130-4、EN 55011、FCC 47 CFR Ch.1 Part15。
      • 環境試驗:IEC 60068-2-6/14/27/30/64、RoHS指令、WEEE指令、低電壓指令。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。



  • 整條感測器電纜沿線優異的熱點偵測功能。
  • 高度可靠的工業設計-採用經電信產業認可的重要元件(通過Telecordia GR-468標準測試,使用壽命長達25年以上)。
  • 信號處理採用專利Raman光頻域反射(OFDR)技術。
  • 可靈活直接地連接管理系統,例如SCADA及以IEC、AEIC和IEEE標準為基礎運作的“實時熱額定值軟體”計算引擎(RTTR)。
  • 最多可增加到16個獨立通道,一台EN.SURE DTS主機,便可偵測大部份複雜的電纜結構。
  • 溫度解析度優於1°C。
  • 無需維護、戶外安裝簡單。
  • 平均故障間隔時間超過40年以上。
  • 雷射產品等級1M,符合IEC/EN 60825-1標準。
  • 令人折服的追蹤記錄 - 全球超過4,500台以上固定安裝的實績。

  • 配電電網。
  • 架空輸電線路。
  • 地下電力電纜。
  • 海底電纜。
  • 氣體絕緣輸電線路。

相關產品

光纖線性溫度偵測/火災探測系統

型號 : DE.TECT LHD 3

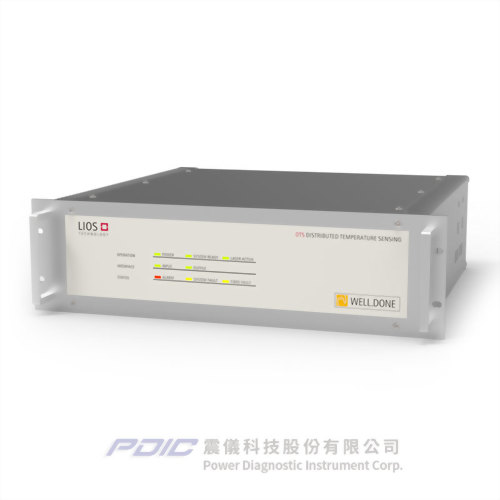

油氣產業專用分佈式光纖溫度監測系統
