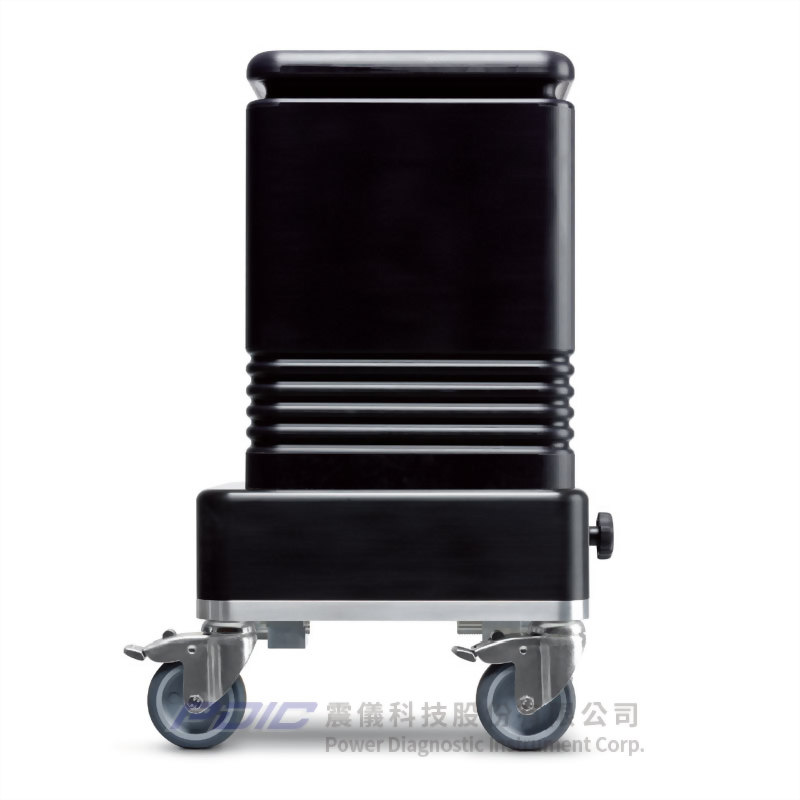

型號 : PD30-E

  • PD30-E提供穩定頻率的純正弦輸出電壓,這是在不同長度電纜上直接比較PD與TD診斷結果的前提 – 在不斷變動的頻率及變化的輸出電壓波形上的特性,是無法提供作為可靠比較的基礎 - 標準(例如IEEE 400.2-2013)推薦純正弦輸出電壓,並因此提供清楚的指導和測試程序。
  • PD30-E採用唯一符合IEEE 400.2-2013標準說明的適於PD和TD診斷的極低頻電壓形狀-“0.1Hz極低頻正弦電壓”,進行局部放電測量,可於最高達到34kVpeak的範圍內作調整。
  • 使用PD30-E進行局部放電測量,可評估中壓電纜的絶緣狀態,而且,任何測試工程師都能有效率的執行,無需長期培訓。

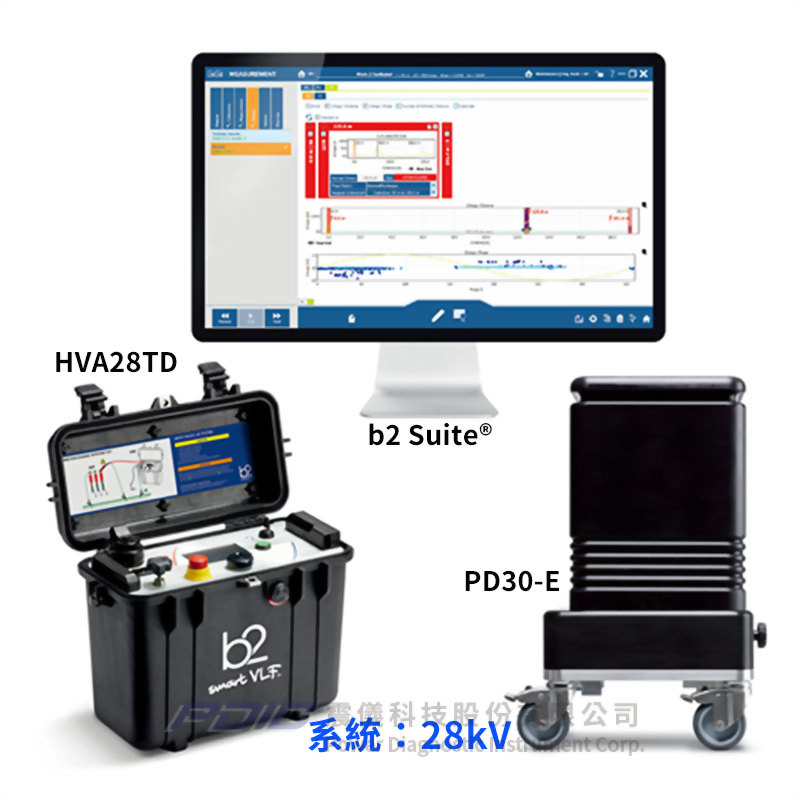

  • PE30-E包括:內建TD診斷系統的通用型極低頻高壓測試器HVA28TD(選購)、大容量極低頻高壓測試器HVA34(選購)、耦合電容器、診斷與報告軟體b2 Suite®、導線及電暈環組。
  • 耦合電容器與校正器的總重量是17kg,因此,系統極適於行動使用。
  • 特點:
    • 操作簡單及輕量小巧的攜行式設計:長300mm x 寬250mm x 高486mm,僅重29kg。
    • 超簡單清楚的測量程序。
    • 手動與自動診斷模式。
    • 精確的PD定位。
    • PD相位分析圖譜,可用於將故障類型分類。
    • PD振幅、起始電壓、熄滅電壓、速率。
    • 與負載無關的頻率。
    • 高雜訊抑制濾波。
    • PD測量裝置採用電池電源。
    • b2 Suite®控制與診斷軟體:
      • 能按步就班地引導操作員進行整個測試程序,內建的資料庫能輕鬆分析和評估局部放電測量結果,並可處理及儲存測試資料,以供未來參考。
      • 快速建立報告:只須輕鬆點擊滑鼠,便可產生簡易或綜合報告。
      • 為測試、診斷與管理提供全方位的軟體解決方案。
    • 真正模組化的設計:可選購升級為包括TD診斷系統,使初始投資成本維持在低檔位。
    • 診斷符合IEEE 400.2-2013及IEC60270標準。
    • 可選購適用於極長電纜的超強大高壓產生器。
    • 測量局部放電強度相對於時間的關係。
    • 採用TDR時域反射法進行故障定位。
    • 在局部放電定位圖譜中顯示故障。
    • 與相位有關的說明。
  • 測量結果是以即可使用的報告形式記錄,包括所有相關的結果:
    • 校正脈衝(符合IEC 60270標準)及終端偵測。
    • 測量設置的背景雜訊。
    • 局部放電起始電壓(PDIV)。
    • 在1.7Uo的局部放電位準。
    • 局部放電熄滅電壓(PDEV)。
  • 應用:
    • 電纜:XLPE、PE、PILC。
    • 電容器。
    • 開關設備。
    • 變壓器。
    • 旋轉機械(IEEE 433)。

  • PD診斷:
    • 輸入電壓:110 - 240VAC,50/60Hz。
    • 操作電壓:
      • 正弦波:1 - 24kVrms / 34kVpeak。
      • 頻率:0.01Hz – 0.1Hz@0.01Hz步階(預設為0.1Hz)- 自動的頻率選擇。
    • 電容:
      • 高壓耦合電容器:~1nF。
      • 高壓濾波器:4nF。
    • 濾波器:類比及數位。
    • 速度範圍(v/2):10 - 150m/μs。
    • 測量範圍:100km。
    • PD背景位準:<10pC。
    • PD定位精度:1%。
    • PD解析度:0.1pC | 0.1m。
    • 取樣率:125MHz或200MHz。
    • 輸入阻抗:10kΩ / 50pF。
    • 頻寬:100 MHz |類比濾波器。
    • 信號放大:0 - 52dB(1個通道)| 0 - 72dB(2個通道)。
  • b2 Suite®軟體:
    • 特點:自動或手動模式的PD診斷、按步就班引導的診斷程序、資料庫。
    • 控制:b2極低頻產生器控制及b2 Suite®軟體。
    • 測量:電纜長度的PD活動、PD定位、PD映射、背景雜訊、PD振幅、正弦波施加顯示、起始電壓、熄滅電壓…等。
    • 系統需求:MS Windows 7/8,64位元作業系統。
  • 標準配備:測試器、校正器、高壓導線、電源及接地導線、電暈環、2只運輸箱、b2 Suite軟體(1個授權)、操作手冊、資料庫(※不包括電腦及必要的0.1Hz極低頻產生器 - 電壓源,須選購)。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • 操作簡單及輕量小巧的攜行式設計:長300mm x 寬250mm x 高486mm,僅重29kg。
  • 超簡單清楚的測量程序。
  • 手動與自動診斷模式。
  • 精確的PD定位。
  • PD相位分析圖譜,可用於將故障類型分類。
  • PD振幅、起始電壓、熄滅電壓、速率。
  • 與負載無關的頻率。
  • 高雜訊抑制濾波。
  • PD測量裝置採用電池電源。
  • b2 Suite®控制與診斷軟體:
    • 能按步就班地引導操作員進行整個測試程序,內建的資料庫能輕鬆分析和評估局部放電測量結果,並可處理及儲存測試資料,以供未來參考。
    • 快速建立報告:只須輕鬆點擊滑鼠,便可產生簡易或綜合報告。
    • 為測試、診斷與管理提供全方位的軟體解決方案。
  • 真正模組化的設計:可選購升級為包括TD診斷系統,使初始投資成本維持在低檔位。
  • 診斷符合IEEE 400.2-2013及IEC60270標準。
  • 可選購適用於極長電纜的超強大高壓產生器。
  • 測量局部放電強度相對於時間的關係。
  • 採用TDR時域反射法進行故障定位。
  • 在局部放電定位圖譜中顯示故障。
  • 與相位有關的說明。
  • 測量結果是以即可使用的報告形式記錄,包括所有相關的結果:
    • 校正脈衝(符合IEC 60270標準)及終端偵測。
    • 測量設置的背景雜訊。
    • 局部放電起始電壓(PDIV)。
    • 在1.7Uo的局部放電位準。
    • 局部放電熄滅電壓(PDEV)。

  • 電纜:XLPE、PE、PILC。
  • 電容器。
  • 開關設備。
  • 變壓器。
  • 旋轉機械(IEEE 433)。
