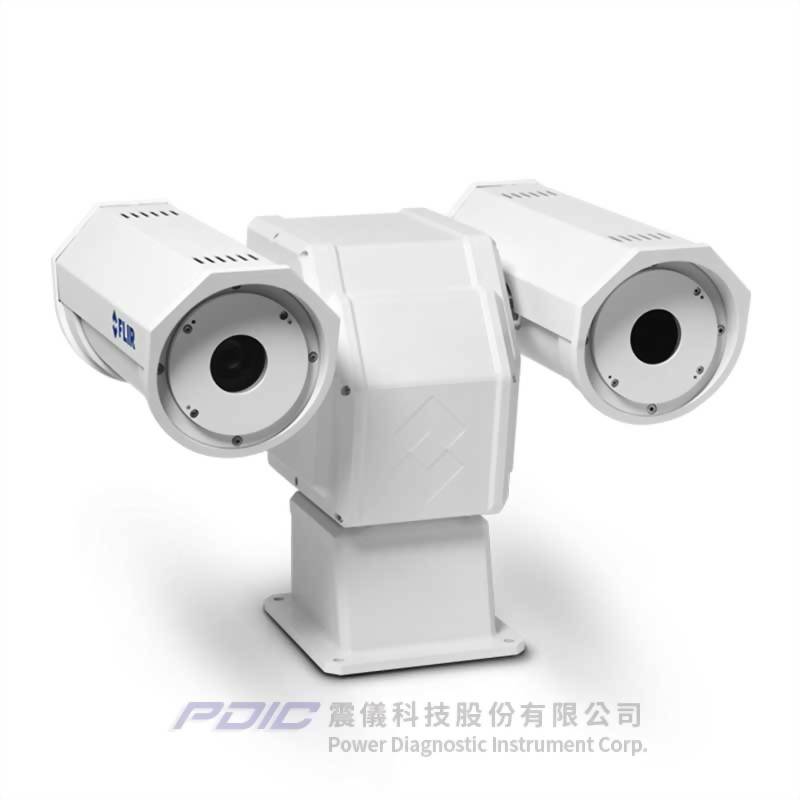

遠端監測紅外線熱像儀系統(自動化狀態監測)
型號 :
A310 pt
- FLIR A310 pt遠端監測紅外線熱像儀系統幾乎適合安裝在任何地方,以進行關鍵設備和其它貴重資產的狀態監測。
- FLIR A310 pt設計目的在保護您的設備及測量溫差,以便在問題演變成代價高昂的故障前,先讓您看見問題,可防止停機事件,並提高工作人員的安全性。

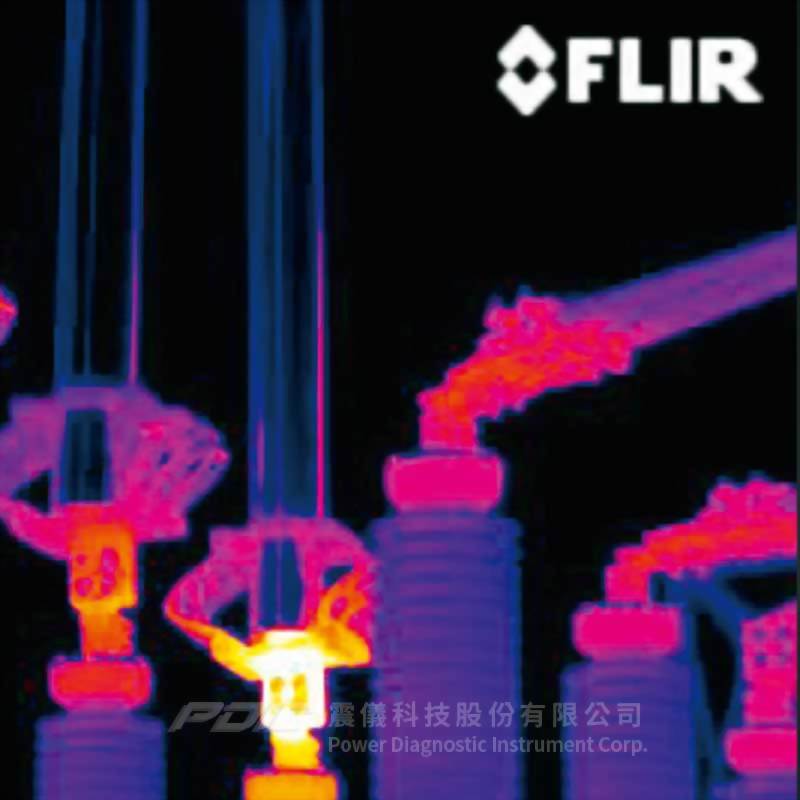

- FLIR A310 pt極適於需要溫度測量功能的各種狀態監測應用,包括:變電所、變壓器、廢棄物掩埋場及煤堆。
- 多重感測器:
- FLIR A310 pt的雲台具有建構單一或多台熱像儀系統方案的所有必要功能。
- FLIR A310 pt可連續左右平移+/- 360°及上下俯仰+/- 45°。
- 適用於監測大範圍區域:
- 典型的應用包括採用標準乙太網路硬體與軟體通訊協定,進行例如煤堆、廢棄物掩埋場及變電所的監測。
- 為多重感測器系統,並且包括一個低照度36倍變焦彩色CCD攝影機。
- 適用於惡劣的環境:
- FLIR A310 pt極為強固,為IP66防塵防水保護等級。
- 每台A310 pt皆配備一套單一感測器版本的FLIR Sensors Manager軟體,可用於管理及控制建置在TCP/IP網路中的熱像儀。
- 優異的影像品質:
- A310 pt採用非致冷式微輻射熱測定偵測器,提供320 x 240像素清晰熱影像,可清楚顯示小至50mK的溫差。
- 標準配備電動對焦25°鏡頭。
- 經乙太網路傳輸MPEG-4串流的影像輸出及在個人電腦顯示實時的影像。
- 提供PAL及NTSC兼容的複合視訊輸出。
- 可從遠端經網路及TCP/IP通訊協定進行控制。
- 內建分析與警報功能:
- 標準提供許多分析功能,例如點溫、框溫及溫差測量。
- 警報可設定為依據分析的功能而發報。
警報功能 | 在任何所選擇的測量功能、熱像儀溫度的6個自動警報 |
自動加熱裝置 | 清除視窗上的結冰 – 在+4°C開啟,在+15°C關閉 |
方位角範圍 | 連續360°方位角的速度0.1 – 60°/s max |
偵測器類型 | 焦平面陣列(FPA),非致冷式微輻射熱測定偵測器 |
偵測器間距 | 25µm |
俯仰範圍 | ±45°的俯仰速度,0.1 – 30°/s. max |
焦距 | 76mm |
視野 | 6° × 4.5° |
對焦 | 自動或手動 |
F值 | 1.3 |
最小焦距 | 4m |
機殼材質 | 鋁 |
機身 | IP66(IEC 60529) |
紅外線解析度 | 320 x 240像素 |
測量精度 | ±4°C或±4% rdg. |
測量溫度範圍 | -20 – +120°C;0 – +350°C |
點溫 | 10個 |
框溫 | 10個(含最大值/最小值/平均值/位置) |
熱靈敏度 | < 0.05°C @ +30°C / 50mK |
電源 | 24VAC(21 – 30VAC;24VAC:215VA max. – 使用加熱裝置)或 24VDC(21 – 30VDC;24VDC:195W max. – 使用加熱裝置) |
設定指令 | 日期、時間、溫度°C/°F |
頻譜範圍 | 7.5 – 13.0μm |
變焦 | 1 – 8x連續、數位、在影像上插補變焦 |
電子變焦 | 12x連續、數位、插補 |
連接及通訊 | |
乙太網路 | 控制、結果及影像 |
乙太網路通訊 | TBA |
乙太網路連接器類型 | RJ-45 |
乙太網路通訊協定 | 乙太網路/IP、Modbus TCP、TCP、UDP、SNTP、RTSP、RTP、HTTP、ICMP、IGMP、ftp、 SMTP、SMB(CIFS)、DHCP、MDNS(Bonjour)、uPnP |
乙太網路標準 | IEEE 802.3 |
乙太網路視訊串流 | 每台熱像儀2個獨立的通道,MPEG-4、H.264或M-JPEG |
視訊輸出 | 複合視訊,PAL/NTSC兼容 |
符合EMC標準 |
輻射耐受:EN 61000-6-2 輻射干擾:EN 61000-6-3;FCC 47 CFR Part 15 Class B |
- 詳細規格、配件、軟體及選購,歡迎洽詢。
- 多重感測器:
- FLIR A310 pt的雲台具有建構單一或多台熱像儀系統方案的所有必要功能。
- FLIR A310 pt可連續左右平移+/- 360°及上下俯仰+/- 45°。
- 適用於監測大範圍區域:
- 典型的應用包括採用標準乙太網路硬體與軟體通訊協定,進行例如煤堆、廢棄物掩埋場及變電所的監測。
- 為多重感測器系統,並且包括一個低照度36倍變焦彩色CCD攝影機。
- 適用於惡劣的環境:
- FLIR A310 pt極為強固,為IP66防塵防水保護等級。
- 每台A310 pt皆配備一套單一感測器版本的FLIR Sensors Manager軟體,可用於管理及控制建置在TCP/IP網路中的熱像儀。
- 優異的影像品質:
- A310 pt採用非致冷式微輻射熱測定偵測器,提供320 x 240像素清晰熱影像,可清楚顯示小至50mK的溫差。
- 標準配備電動對焦25°鏡頭。
- 經乙太網路傳輸MPEG-4串流的影像輸出及在個人電腦顯示實時的影像。
- 提供PAL及NTSC兼容的複合視訊輸出。
- 可從遠端經網路及TCP/IP通訊協定進行控制。
- 內建分析與警報功能:
- 標準提供許多分析功能,例如點溫、框溫及溫差測量。
- 警報可設定為依據分析的功能而發報。
- FLIR A310 pt遠端監測紅外線熱像儀系統幾乎適合安裝在任何地方,以進行關鍵設備和其它貴重資產的狀態監測。
-
極適於需要溫度測量功能的各種狀態監測應用,包括:變電所、變壓器、廢棄物掩埋場及煤堆。
-
FLIR A310 pt介紹 – 溫度測量與警報設定,包括使用FLIR Sensors Manager軟體設定和監視熱像儀:
