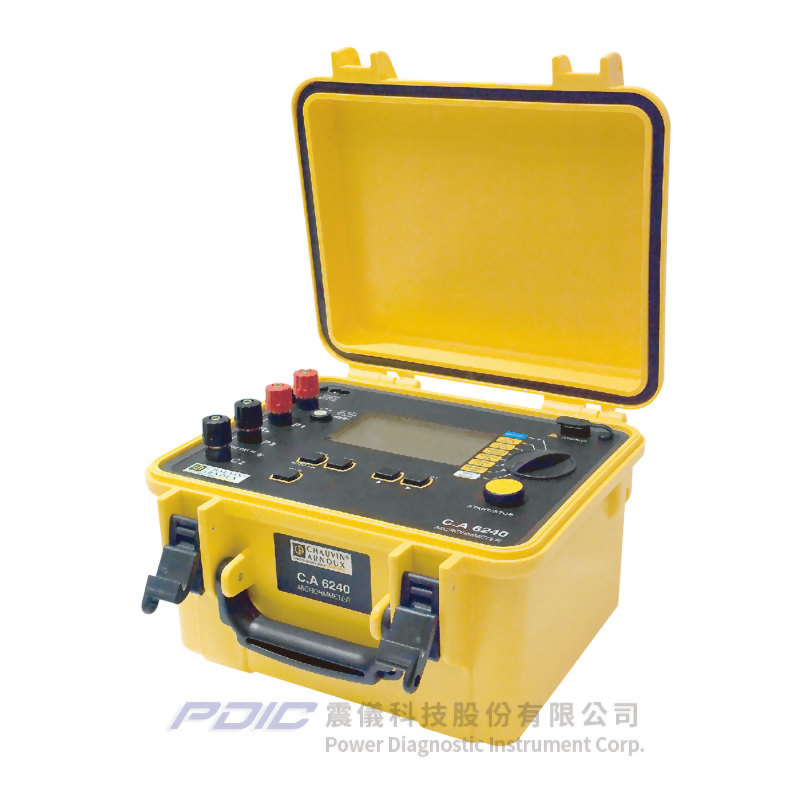

10A微歐姆計(低阻計)

型號 : C.A 6240

  • 系統簡介:
    • 基於以下原因,C.A6240具有寬廣的測量範圍(5μΩ - 400Ω)及優異的精度:
      • 四線式測量法:可排除導線電阻與接點電阻的影響。
      • 電流反向:可反轉測量電流的極性,從而排除可能的干擾電壓的影響。。
      • 測試電流可達10A:能提供可靠、精準的測量結果。
  • 主要優點:
    • 強固耐用、IP53防塵防水等級,適用於現場、車間或實驗室。
    • 設計符合人體工學,小巧、輕量。
    • 操作超簡單。
    • 自動測量模式:兩個測量點之間的導通性一建立,即觸發測量,並可連續測試,不用按任何按鍵。
    • 自動或手動記錄模式。
    • 可測量電感性元件。
    • 出現干擾電壓時即禁止測量。
    • 過載保護達500V。
    • 大型背光LCD雙數值顯示幕(100 x 57mm),提供便利測量進行及測量值解讀的指示。
    • 寬廣的測量範圍(5μΩ - 400Ω):
      • 備有多個測量檔位,可透過旋鈕開關切換。
      • 每個檔位自動對應到從10A(4,000μΩ)到0.01A(400Ω)之間選擇的一個電流。
    • 最大的解析度:1μΩ。
    • 自動關機功能。
    • 電源:NiMH可充電電池。
    • 資料匯出軟體。
    • USB光纖鏈接通訊介面。
    • 儲存功能:
      • 可儲存100個測量結果及透過處理軟體轉移資料,方便使用者監看一段時間的測量結果變化。
    • 符合電氣安規:IEC 61010-1 CAT III 50V。
  • 應用:
    • C.A 6240適用於所有類型的測量(電感性元件、電阻),由於具備自動操作模式,使它格外好用。
    • 可快速偵測2個接點之間的任何劣化情況,應用範圍極為廣泛:
      • 開關及斷路器的接點電阻。
      • 接地導通性。
      • 焊點品質。
      • 表面狀態及金屬噴鍍。
      • 石墨電極。
    • 為使C.A 6240更易於使用及同時滿足許多新型態的應用,已可提供伸縮型10A Kelvin測試探棒作為配件。

  • 標準工作條件:
溫度/相對濕度 23 ± 3℃/ 45 - 55% RH
電源電壓 6V ± 0.2V
在待測電阻終端上的外部電壓 0
待測電阻的電感 0
電場 0
磁場 <40A/m

  • 電阻測量:在待測元件上必須沒有電壓。
測量範圍 5 - 3999μΩ 4.00 - 39.99mΩ 40.0 - 399.9mΩ 400 - 3999mΩ 4.00 - 39.99Ω 40.0 - 399.9Ω
解析度 1μΩ 10μΩ 100μΩ 1mΩ 10mΩ 100mΩ
精度 ±0.25% ± 2 pt
測量電流 10.2A ± 2% 1.02A ± 2% 102mA ± 2% 10.2mA ± 2%
無載電壓 4 - 6V

  • 電壓測量:
測量範圍 0.010 - 3.999mV 4.00 - 39.99mV 40.0 - 399.9mV 0.400 - 3.999V 4.00 - 4.70V
解析度 1μV 10μV 100μV 1mV 10mV
精度 ±0.5% ± 10 pt ±0.5% ± 1 pt

  • 電流測量:
測量範圍 5.00 - 39.99mA 40.0 - 399.9mA 0.400 - 3.999A 4.00 - 11.00A
解析度 10μA 100μA 1mA 10mA
精度 ±0.5% ± 2 pt ±0.5% ± 1 pt

  • 總體規格:
    • 記憶體:可儲存100個測量結果。
    • 連接端:4個鎖螺絲終端,直徑4mm。
    • 自動關機。
    • 電源:6V 8.5Ah NiMH可充電電池,電池壽命依使用的範圍而定。
    • 防護等級:IP53。
    • 通訊介面:USB光纖。
    • 體積:大約長273 x 寬247 x 高280mm。
    • 重量:大約5kg。
    • 符合標準:
      • 電氣安規:IEC 61010-1。
      • 測量:EN 61557 part 1及part 4。
      • 安全等級類別:測量類別III,對地間50V,終端之間500V差動及在充電器輸入上為300V CAT II。
      • 電磁相容性:EN 61326-1。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。
