單通道局部放電偵測系統

型號 : PD2U

  • 主要特點:
    • 適用於高、低壓絶緣系統的品質保證與品質控制測試。
    • 配備一個簡單的按鈕介面與LCD顯示幕。
    • 可獨立操作或連接到個人電腦,以擷取螢幕快照或進行遠端控制。
    • 提供各種配件選購,可滿足特定的應用需求與雜訊條件。
    • 測量結果符合IEC 60270標準。
    • 設計輕巧。
    • 操作簡單。
    • 提供精準的測量結果。
    • 為合乎經濟效益的局部放電測試解決方案。
  • 測試應用:電纜、斷路器、發電機、氣體絶緣開關設備、絶緣材料、馬達、變壓器等。
    • 絶緣系統的狀態評估。
    • 製造廠的品保測試。
    • 各種應用的例行性測試。
  • 系統簡介:
    • 局部放電測量,經驗證,是電氣絶緣評估的一種有效及非破壞性的方式。

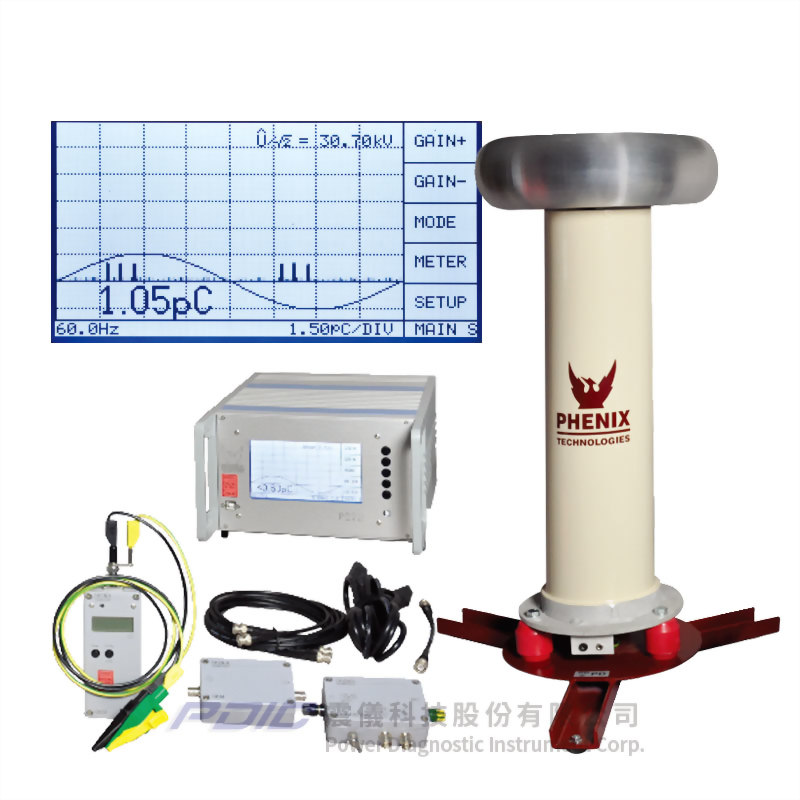

    • PD2U系統包括一台主機(單通道桌上型擷取顯示裝置)、RPA1前置放大器、四極子(測量阻抗)、校正器及連接導線。
    • 顯示模式:包括一個簡單的局部放電電荷錶(附帶可調整靈敏度的“指針”)、表現瑕疵特性的單色局部放電相位解析圖譜(PRPD)及一個有如示波器的畫面-顯示施加的電壓波形疊加在相位總和的電荷脈衝上。
    • 高壓的顯示 - 顯示波形及計算的Û、Û/√2、Urms。

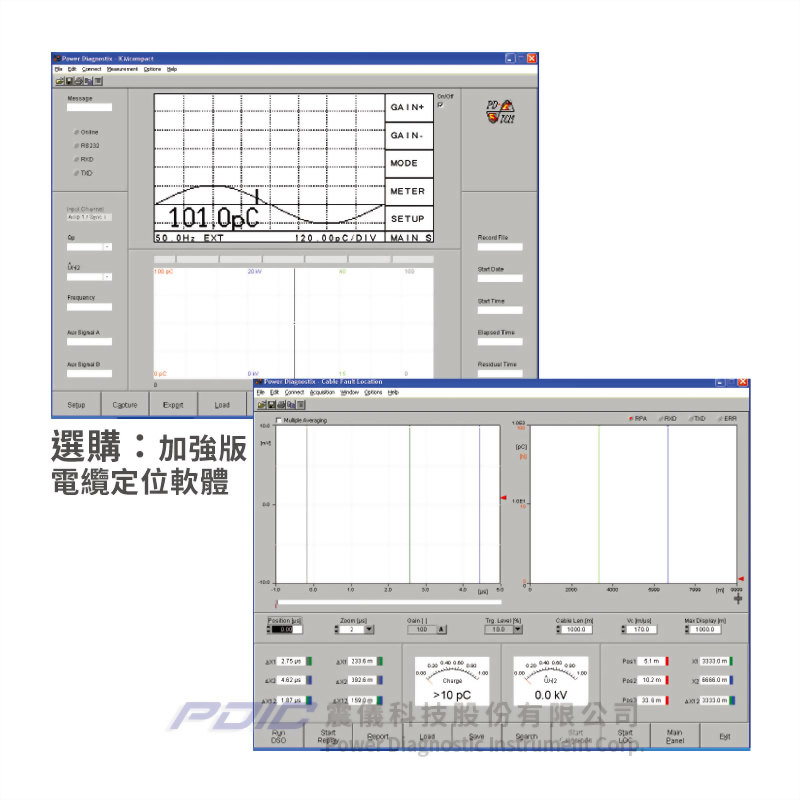

    • 提供的選購:包括觸發式雜訊消除閘、比流器、機架安裝組、DSO(電纜局部放電故障定位)、4通道測量升級多工器MUX4、標準控制軟體、加強版電纜定位軟體。
  • PD2U主機 - 單通道桌上型擷取顯示裝置:
    • 電壓測量。
    • 配備一個(240x128點)背光LCD顯示幕與簡單的按鈕介面。
    • 波形與儀錶顯示。
    • 自動範圍調整功能。
    • 自動儲存當前的設定。
    • 內部(50/60Hz)及外部同步(15 - 510Hz)。
    • 配備通用串列介面(USB,高達921kB)。
    • 可配備各種選購,以滿足特殊的應用需求及雜訊環境。
    • 可與符合IEC 60270標準及超音波頻率達超高頻(UHF)範圍(20kHz-2GHz)的全系列前置放大器一起使用。
    • 雖為獨立操作裝置,也可連接到個人電腦,以擷取螢幕快照或進行遠端控制。
  • RPA1前置放大器:
    • 為標準的前置放大器,適用於依據標準(例如IEC 60270)在低頻範圍內進行測量。
    • 用於將待測的局部放電信號進行調節、濾波及放大。



  • PD2U主機 - 單通道桌上型擷取顯示裝置:
    • 輸入:100-240VAC,50/60Hz。
    • 功率:25VA。
    • 溫度範圍:10°C - 45°C。
    • 體積:寬236 x深295 x高133mm。
    • 重量:3kgs。
    • 參考電壓輸入(BNC):
      • 輸入阻抗:1MΩ/200pF。
      • 輸入電壓:最大120V rms。
      • 頻率:20 - 510Hz。
    • 局部放電信號:
      • 耦合:AC。
      • 輸入阻抗:50Ω(無RPA前置放大器)。
      • 低頻截止:40、80或100kHz。
      • 高頻截止:250、600或800kHz。
  • RPA1前置放大器:
    • 頻率範圍:40 - 800kHz。
    • 輸入阻抗:10kΩ/50pF。
    • 輸入靈敏度:<200μV。
    • 滾降:40dB/dec.。
    • 雙極。
  • 四極子:
    • 設計適用於100kV - 400kV(依機型而定),電容器範圍1nF,最大400mA。
  • 校正器:
    • 範圍:
      • CAL1A:1、2、5、10、20、50、100 pC;適於標準實驗室使用。
      • CAL1B:100、200、500 pC;1、2、5、10 nC;高輸出,主要適用於旋轉機械測試,也建議用於變壓器測試。
      • CAL1C:1、2、5、10、20、50、100 pC@100 pF(搭配外部高壓電容器),可與高壓注入電容器搭配使用。
      • CAL1D:10、20、50、100、200、500、1000 pC(變壓器測試)。
    • 校正器包括一個ISO 17025 DKD校正證明,以確保可追溯至國際標準。
    • BNC連接端。
  • 連接導線:
    • 配備整組附帶BNC連接器的高品質RG58導線。
    • 2 x 20m。
    • 四極子連接導線組。
    • 電源線。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。



  • 適用於高、低壓絶緣系統的品質保證與品質控制測試。
  • 配備一個簡單的按鈕介面與LCD顯示幕。
  • 可獨立操作或連接到個人電腦,以擷取螢幕快照或進行遠端控制。
  • 提供各種配件選購,可滿足特定的應用需求與雜訊條件。
  • 測量結果符合IEC 60270標準。
  • 設計輕巧。
  • 操作簡單。
  • 提供精準的測量結果。
  • 為合乎經濟效益的局部放電測試解決方案。
  • PD2U主機 - 單通道桌上型擷取顯示裝置:
    • 電壓測量。
    • 配備一個(240x128點)背光LCD顯示幕與簡單的按鈕介面。
    • 波形與儀錶顯示。
    • 自動範圍調整功能。
    • 自動儲存當前的設定。
    • 內部(50/60Hz)及外部同步(15 - 510Hz)。
    • 配備通用串列介面(USB,高達921kB)。
    • 可配備各種選購,以滿足特殊的應用需求及雜訊環境。
    • 可與符合IEC 60270標準及超音波頻率達超高頻(UHF)範圍(20kHz-2GHz)的全系列前置放大器一起使用。
    • 雖為獨立操作裝置,也可連接到個人電腦,以擷取螢幕快照或進行遠端控制。
  • RPA1前置放大器:
    • 為標準的前置放大器,適用於依據標準(例如IEC 60270)在低頻範圍內進行測量。
    • 用於將待測的局部放電信號進行調節、濾波及放大。

  • 測試應用:電纜、斷路器、發電機、氣體絶緣開關設備、絶緣材料、馬達、變壓器等。
    • 絶緣系統的狀態評估。
    • 製造廠的品保測試 - 適用於高、低壓絶緣系統的品質保證與品質控制測試。
    • 各種應用的例行性測試。
