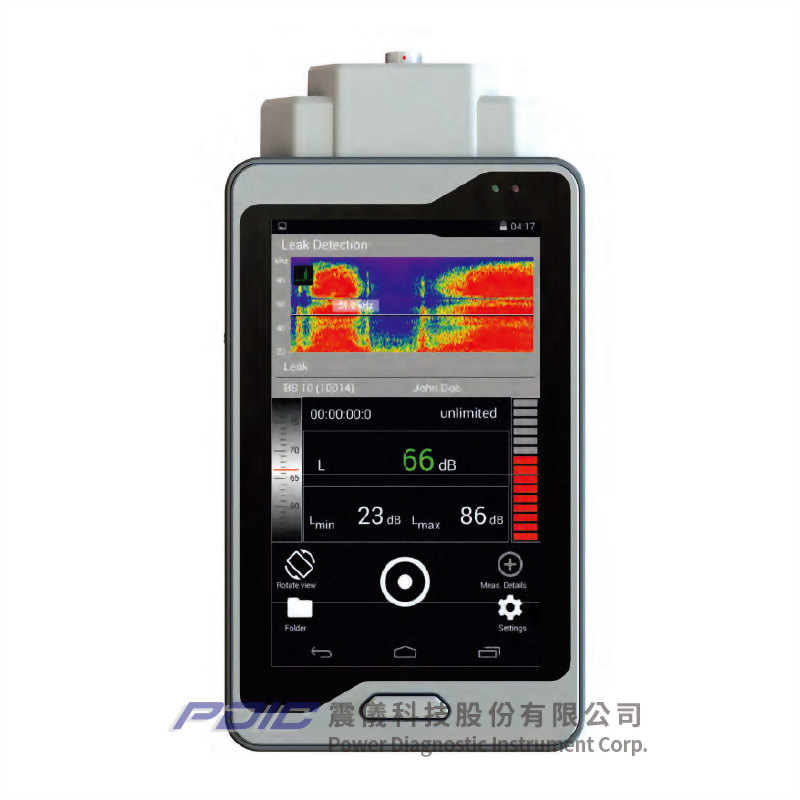

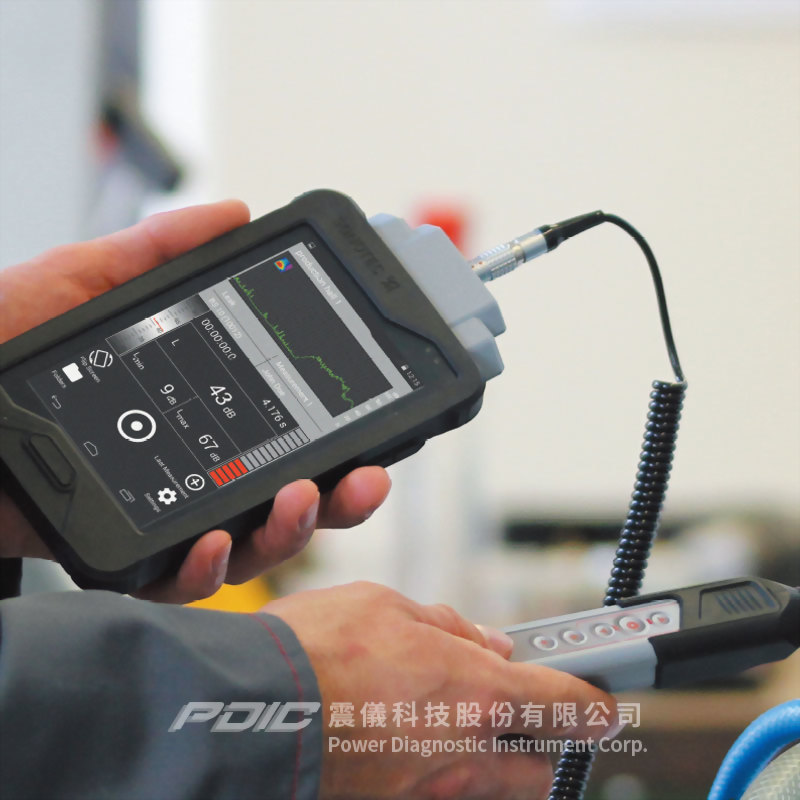

數位觸控式超音波檢測器

型號 : SONAPHONE®

  • 為適於工業4.0預防維護應用的數位式超音波檢測器,結合憑直觀操作的創新設計的感測器與軟體,極適合新時代應用的新製程。
  • 亮點:
    • 提供可憑直觀操作的簡單而專業的行動應用程式:從規劃、測試、記錄到分析。
    • 綁定與測量點有關的重要資訊:
      • 行動應用程式可將所有與維護相關的資訊加以綁定,讓您方便總覽機械及系統的狀態。
      • 記錄頻譜圖、時間信號、聲音檔案及聲壓位準(音量)。
      • 可加入照片、文字註釋及語音備忘。
    • 寬頻超音波分析:20 – 100kHz。
    • 可選購用於管理測量點、路線規劃趨勢分析及文檔記錄的模組式軟體平台。
    • 只需點擊幾下滑鼠,便可產生測試報告,減少容易出錯且特別耗時的紙本記錄需求。
      • 建立pdf檔案格式的專業級測試報告,節省工作時間。
      • 透過SONAPHONE DataSuite電腦套裝軟體評估測試資料。
    • 5吋多點觸控式顯示幕:有如操作平板電腦般直觀簡單。
    • 靈巧而強固耐用的設計。
    • 滿足工業4.0的預防維護應用。
  • 應用:
    • 壓縮空氣系統的洩漏偵測:偵測壓縮空氣、氣體和真空系統中的洩漏及將洩漏分類,減少能源損失。
    • 軸承損傷與潤滑問題的早期預警:監測機械狀態及判定最適當的維護時程。
    • 蒸汽疏水閥測試。
    • 閥門檢查。
    • 電氣檢測:發現電氣局部放電及絶緣損壞問題,提升人員操作安全性。
    • 密封性測試:查找門、窗、車輛、元件及容器密封缺陷造成的洩漏,確保符合規範的品質要求。



總體規
設計 數位式超音波檢測器,配備觸控顯示幕
處理器 ARM Cortex-A9 Dual Core 1.2 GHz
顯示幕 5吋TFT,解析度WVGA 800x480像素
觸控顯示幕 PCT,5點多點觸控式控制器
聲音信號輸出 透過喇叭或有線耳機
儲存 8GB快閃系統記憶體。
16GB內部測量資料快閃記憶體。
2GB SDRAM。
連接及介面 超音波感測器:Lemo。
充電器:USB2.0 micro-B。
立體聲耳機插孔:3.5mm。
資料匯出轉存:microSD記憶卡插槽(最高32GB)。
作業系統 Android 4.4.2
其它 背面500萬像素相機、整合式麥克風、整合式位置感測器
體積/重量 寬90 x 高174 x 深25mm / 370g;含大容量電池:寬90 x 高174 x 深30mm / 420g
電氣規格
電池 鋰聚合物電池3.7V,4.05Ah,15Wh(大容量電池3.7V,7.35Ah,27.2Wh)
電源 充電轉接器(帶micro USB連接端,5V,2A)
電池續航力 實際使用8 – 12小時,連續操作4小時(大容量電池8小時)
充電時間 典型4小時
防塵防水等級 IP40
符合標準及指令 EMV RL 2014/30/EU; WEEE RL 2012/19/EU; RoHS RL 2011/65/EU; ASTM E1002-2005
操作環境
操作/存放溫度 -10°C … +65°C / -20°C … +65°C
電池充電時的溫度 0°C … +20°C
LevelMeter行動應用程式軟體
功能 拍照及附加到資料集或測量中。
在拍照後立即插入標記。
錄音及附加到資料集或測量中。
儲存文字註釋。
選擇當前的應用(洩漏、軸承等)作為測量環境。
建立所選記錄的PDF報告。
匯出選擇的資料記錄,以便在電腦上進行分析(例如在DataViewer)。
儲存與記錄 儲存聲音資料*.wav檔案。
儲存位置:內部測量儲存。
顯示 可顯示以下聲壓位準及溫度:L瞬時位準、LF時間加權的瞬時位準LpK峰值位準、Leq等效連續聲壓位準、Lmin最小瞬時位準值、Lmax最大瞬時位準值(單位dB,時間解析度:每個位準值16ms)。
頻譜圖(時間解析度:每個頻譜16ms)。
橫向/縱向畫面切換。
測量時間、播放位置。
操作模式 實時:顯示當前的測量值。
記錄:顯示及儲存當前的測量值。
回放:播放已儲存的測量值。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • 為適於工業4.0預防維護應用的數位式超音波檢測器,結合憑直觀操作的創新設計的感測器與軟體,極適合新時代應用的新製程。
  • 提供可憑直觀操作的簡單而專業的行動應用程式:從規劃、測試、記錄到分析。
  • 綁定與測量點有關的重要資訊:
    • 行動應用程式可將所有與維護相關的資訊加以綁定,讓您方便總覽機械及系統的狀態。
    • 記錄頻譜圖、時間信號、聲音檔案及聲壓位準(音量)。
    • 可加入照片、文字註釋及語音備忘。
  • 寬頻超音波分析:20 – 100kHz。
  • 可選購用於管理測量點、路線規劃趨勢分析及文檔記錄的模組式軟體平台。
  • 只需點擊幾下滑鼠,便可產生測試報告,減少容易出錯且特別耗時的紙本記錄需求。
    • 建立pdf檔案格式的專業級測試報告,節省工作時間。
    • 透過SONAPHONE DataSuite電腦套裝軟體評估測試資料。
  • 5吋多點觸控式顯示幕:有如操作平板電腦般直觀簡單。
  • 靈巧而強固耐用的設計。
  • 滿足工業4.0的預防維護應用。

  • 壓縮空氣系統的洩漏偵測:偵測壓縮空氣、氣體和真空系統中的洩漏及將洩漏分類,減少能源損失。
  • 軸承損傷與潤滑問題的早期預警:監測機械狀態及判定最適當的維護時程。
  • 蒸汽疏水閥測試。
  • 閥門檢查。
  • 電氣檢測:發現電氣局部放電及絶緣損壞問題,提升人員操作安全性。
  • 密封性測試:查找門、窗、車輛、元件及容器密封缺陷造成的洩漏,確保符合規範的品質要求。
  • 影片介紹 - 工業4.0預防維護應用:
  • 洩漏偵測與評估應用:
  • 蒸汽疏水閥應用:
  • 軸承監測及潤滑應用:
  • 局部放電偵測應用:
  • 運用SONAPHONE DataSuite/模組式軟體環境,管理狀態監測式的維護工作:
  • 使用SteamExpert行動應用程式快速經濟的測試與評估蒸汽疏水閥:

相關產品

ATEX認證的防爆等級超音波檢測器

型號 : SONAPHONE® E

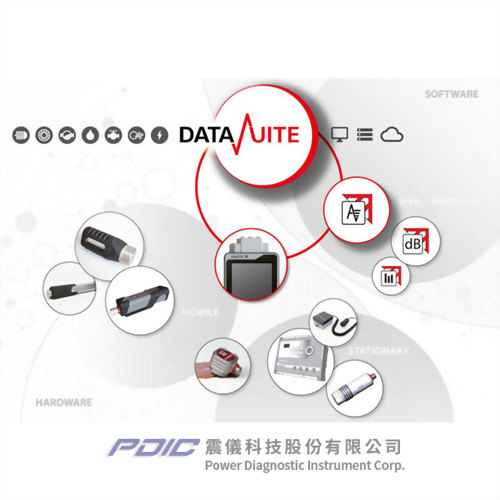

超音波檢測狀態維護應用管理軟體
