防爆等級紅外線熱像儀系統
型號 :
A310 ex
- 爆炸性環境須接受保護,以免受點火源影響,因此,須選擇符合ATEX防爆產品法規或類似規範的設備及保護系統。

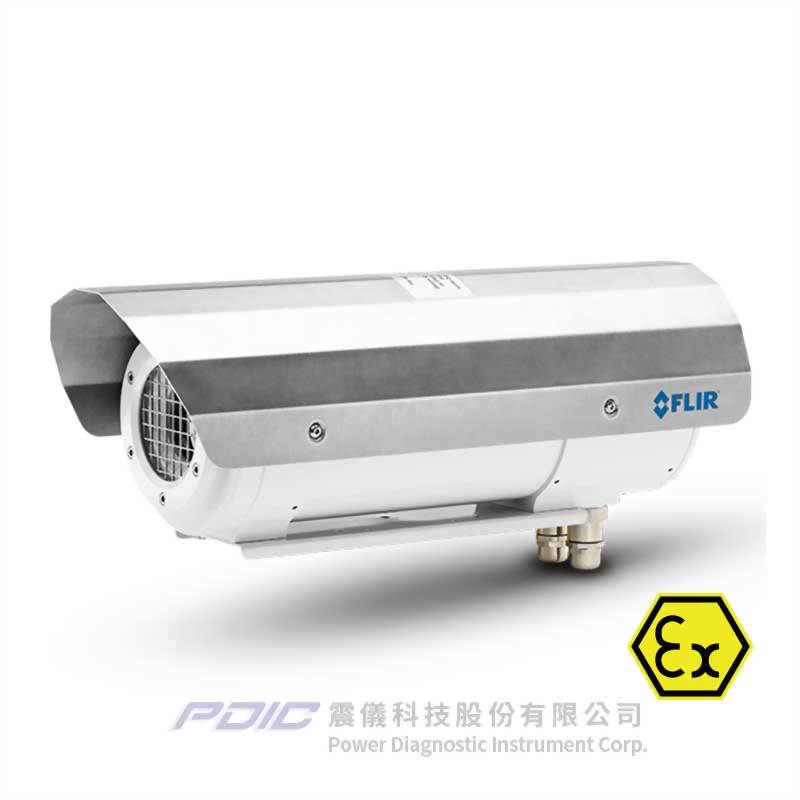

- FLIR A310 ex為通過防爆認證的紅外線熱像儀系統,能在爆炸性環境中監測關鍵及貴重的設備與資產。

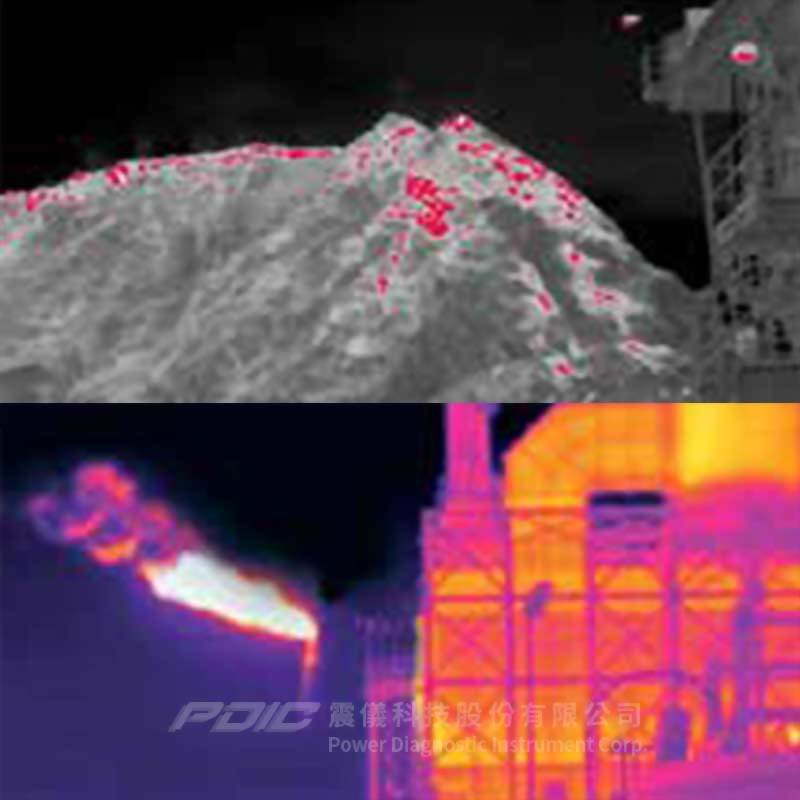

- FLIR A310 ex的典型應用包括在爆炸性環境中的製程監測、品質管制與火警偵測。
- FLIR A310 ex具IP67防塵防水等級,可安裝在多灰塵的環境。
- 防火外殼“d”(隔爆型)可防止機殼內部的任何爆炸穿透到外部。
- 內建控制器:
- 內建的控制器,具有幾個數位輸入/輸出通道及溫/濕度與壓力感測器。
- 使用者可透過遠端控制(經內建的網路介面或Modbus TCP/IP)使用數位輸入/輸出通道開/關熱像儀及加熱裝置。
- 內建的控制器配備2個光纖及2個乙太網路埠,可用於靈活的整合到星形或環狀拓樸網路。
- 加熱裝置:
- FLIR A310 ex配備一個加熱裝置,能有效防止保護窗結霜或結冰。
- 驗證證明ZELM 12 ATEX 0485 X:
- FLIR A310 ex經ATEX防爆認證,可安裝在危險區域1、2、21及22。
- 認證證明包括整個系統,含外殼及內部的所有元件如熱像儀、加熱器和內建的控制器。
警報功能 | 在任何所選擇的測量功能、數位輸入、熱像儀溫度、定時器的6個自動警報 |
警報輸出 | 數位輸出、記錄、儲存影像、檔案傳送(ftp)、電子郵件(SMTP)、通知 |
偵測器類型 | 焦平面陣列(FPA),非致冷式微輻射熱測定偵測器 |
偵測器間距 | 25µm |
F值 | 1.3 |
對焦 | 自動或手動(內建馬達) |
影像更新率 | 30Hz |
鏡頭識別 | 自動 |
最小焦距 | 0.4m |
視野 | 25° × 18.8°@18mm鏡頭 |
溫差 | 在測量功能之間或與參考溫度的溫差 |
紅外線解析度 | 320 x 240像素 |
保護等級 | IP67 |
保護窗 | 鍺,雙面抗反射塗層,外部附加硬碳層 |
設定指令 | 日期/時間、溫度°C/°F |
頻譜範圍 | 7.5 – 13.0μm |
變焦 | 1 – 8x連續、數位、在影像上插補變焦 |
機殼材質 | 鍍鎳鋁/粉體塗裝 |
測量精度 | ±2°C或±2% rdg. |
測量溫度範圍 | -20 – +120°C;0 – +350°C |
點溫 | 10個 |
框溫 | 10個(含最大值/最小值/平均值/位置) |
熱靈敏度 | < 0.05°C @ +30°C / 50mK |
乙太網路 | 控制、結果及影像 |
乙太網路通訊 | FLIR專用TCP-IP傳輸接口型 |
乙太網路設置 | 帶FC型光纖連接器的尾纖 |
乙太網路通訊協定 | 乙太網路/IP、Modbus TCP、TCP、UDP、SNTP、RTSP、RTP、HTTP、ICMP、IGMP、ftp、 SMTP、SMB(CIFS)、DHCP、MDNS(Bonjour)、uPnP |
乙太網路標準 | 100Mbps / IEEE 802.3 |
乙太網路視訊串流 | MPEG-4、ISO/IEC 14496-1 MPEG-4 ASP@L5 |
儲存裝置 | 內建記憶體(用於儲存影像) |
驗證證明 | ZELM 12 ATEX 0485 X |
防爆認證 |
氣體防爆保護:II 2G Ex d IIC T6 Gb 粉塵防爆保護:II 2D Ex tb IIC T85° Db |
適用於危險區域 | 1、2、21及22 |
點火保護類別 | 防火外殼“d” |
最大表面溫度(T6類) | 最大85°C |
- 詳細規格、配件、軟體及選購,歡迎洽詢。
