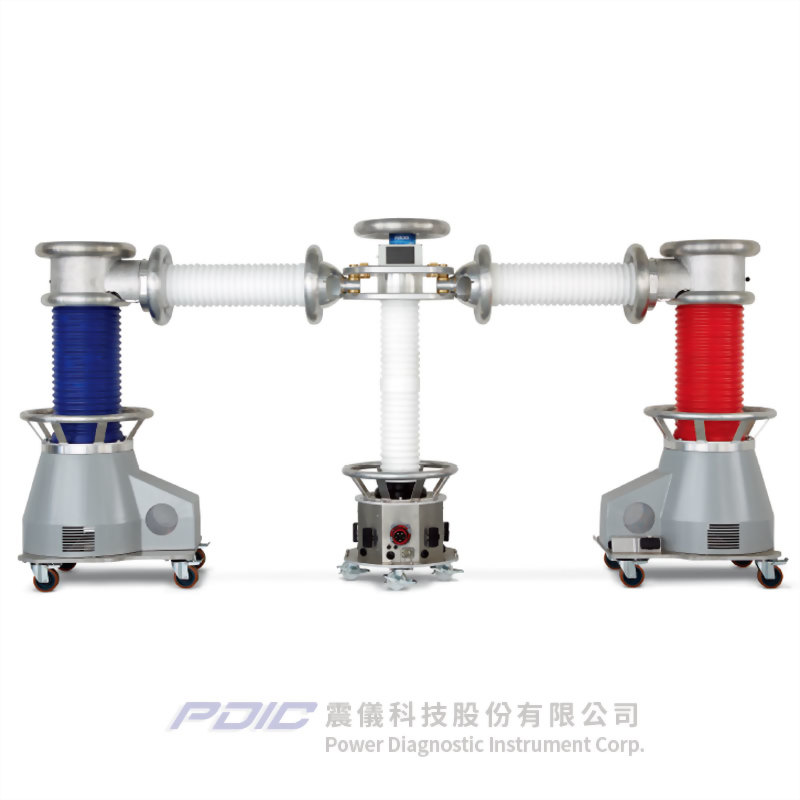

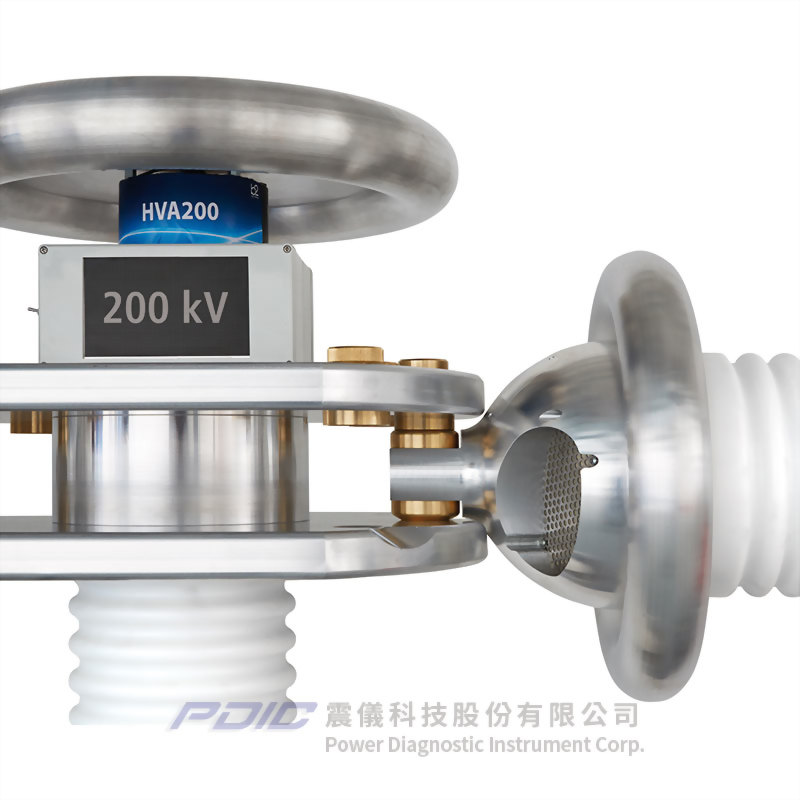

200kV極低頻高壓測試/局部放電/絶緣綜合診斷系統

型號 : HVA200 & PDTD200-2

  • 本著HVA系列極低頻測試器在全球的成功實績,HVA200將我們歷經試驗且值得信任的設計原則,帶到一個新的水平 - 這是我們首次能提供極低頻輸出電壓達200kVpeak(138kV rms),讓使用者可以對網路電壓高達132kV的設備執行耐壓測試。
  • HVA200高功率極低頻測試器能測試最高達到140kV的電纜(測試電壓1.7 x U0),並可選購升級為包括PD局部放電診斷與TD絶緣診斷系統(PDTD200-2),而對這些電纜進行局部放電與絶緣綜合診斷分析。
  • HVA200適合實驗室使用,也可安裝在車內,作為行動測試實驗室。
  • HVA200遠比其它相同電壓級別的耐壓測試產品更為小巧輕量且低本更低(850kg,最大電容6µF),提供極低頻0.1Hz標準測試功能及直流輸出電壓達200kV。
  • HVA200對稱、與負載無關的真正正弦波輸出電壓波形,使能執行可重複的TD測量,以評估電纜絕緣的整體健康狀態;而操作便利的局部放電定位模組,則可針對較小的絶緣瑕疵或連結錯誤進行偵測和定位,以免導致過早的電纜故障發生。
  • 特點:
    • 輸出電壓200kVpeak,140kVrms。
    • 純正弦輸出高壓(與負載無關)。
    • 輸出電流最大140mA。
    • 電纜測試符合IEEE400標準。
    • 連續及不限制的工作週期。
    • 介面:光纖及USB。
    • 可編程的測試序列。
    • 可選購升級為包括PD局部放電診斷與TD絶緣診斷系統(PDTD200-2)。
    • 標準配備內建許多控制及報告功能的電腦軟體“b2 Suite®”。
    • 輸出電壓與電流RMS測量(自動測量R與C)。
    • 自動的負載計算與頻率選擇(0.01Hz - 0.1Hz)。
    • 在整個功率範圍與負載無關及真正對稱的正弦輸出。
    • 運輸方便:可選擇運輸箱(選購,如圖三)或架設好(安裝在貨車或拖車內)的型式。
    • 混合式系統。
    • V型靈活的設置定位,可節省實驗室的空間配置。
    • 操作時間幾乎不受限(系統可運轉數小時)。



  • HVA200規格:
    • 輸入電壓:3 P + N + PE 16A 230/400 V AC。
    • 輸入頻率:48 - 62Hz。
    • 輸入功率:9kVA。
    • 輸出電壓:
      • 極低頻正弦:200kVpeak,140kVrms。
      • DC:± 200kV。
    • 輸出電流:最大140mA。
    • 輸出功率:7.2kVA。
    • 輸出頻率:0.01 - 0.1Hz。
    • 最大的電容性負載@0.1Hz:0.6μF - 140kVrms。
    • 輸出模式:跨全範圍AC(極低頻)對稱及與負載無關;DC(正或負極性)。
    • 介面:藍牙與USB。
    • 重量:<900kg。
    • 保護等級:IP22。
  • PD局部放電診斷系統:
    • 耦合電容器/濾波器電容:0.75nF。
    • 濾波器:類比、數位、頻率。
    • 電容範圍:0 - 6μF。
    • PD測量:設置符合IEC 60270標準。
    • PD範圍:1pC~500nC。
    • 頻寬:150kHz~50MHz。
    • 電纜的最大長度:≥ 10km。
    • 測量範圍:~100km。
  • TD絶緣診斷系統:
    • 測量精度:3x10-4
    • 解析度:1x10-5
    • 負載範圍:1nF~10μF。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • 輸出電壓200kVpeak,140kVrms。
  • 純正弦輸出高壓(與負載無關)。
  • 輸出電流最大140mA。
  • 電纜測試符合IEEE400標準。
  • 連續及不限制的工作週期。
  • 介面:光纖及USB。
  • 可編程的測試序列。
  • 可選購升級為包括PD局部放電診斷與TD絶緣診斷系統(PDTD200-2)。
  • 標準配備內建許多控制及報告功能的電腦軟體“b2 Suite®”。
  • 輸出電壓與電流RMS測量(自動測量R與C)。
  • 自動的負載計算與頻率選擇(0.01Hz - 0.1Hz)。
  • 在整個功率範圍與負載無關及真正對稱的正弦輸出。
  • 運輸方便:可選擇運輸箱(選購,如圖三)或架設好(安裝在貨車或拖車內)的型式。
  • 混合式系統。
  • V型靈活的設置定位,可節省實驗室的空間配置。
  • 操作時間幾乎不受限(系統可運轉數小時)。
