固定式研發製程/自動監控紅外線熱像儀系統

型號 : WIC

  • Workswell WIC為一款具高靈敏度的熱像儀,專用於各種工業及研發專案的固定監測應用。
  • 熱靈敏度高達≤0.03°C(30mK),堪稱為市場上最高階的熱像儀機種之一。
  • 可輕易整合至控制系統,也適用USB 3介面 – 適於實驗室與PCB分析應用;還可配備GigE,以滿足工業和製造程序監控應用。
  • 提供2種機型:
    • WIC 336:解析度為336 x 256像素。
    • WIC 640:解析度為640 x 512像素。
  • 主要應用:機器視覺、製程控制、自動化監控、溫度和高溫測量。
  • 亮點:
    • 可輕鬆連接到三腳架或生產線上。
    • 小巧輕量強固。
    • 穩定的產品設計。
    • 機身IP65防塵防水防護等級;鏡頭保護蓋IP66防塵防水防護等級。
    • 高解析度熱像儀,可從5cm及以上進行對焦。
    • 鏡頭視野範圍13°– 69°(6.8mm – 19mm)。
    • 可透過CorePlayer軟體或開發資料庫(SDK)對熱像儀進行完全的操作。
    • 經精準校正,包括增益(GAIN)與平場校正(FFC)。
  • 系統介紹:
    • 一台熱像儀即可滿足所有的應用需求:

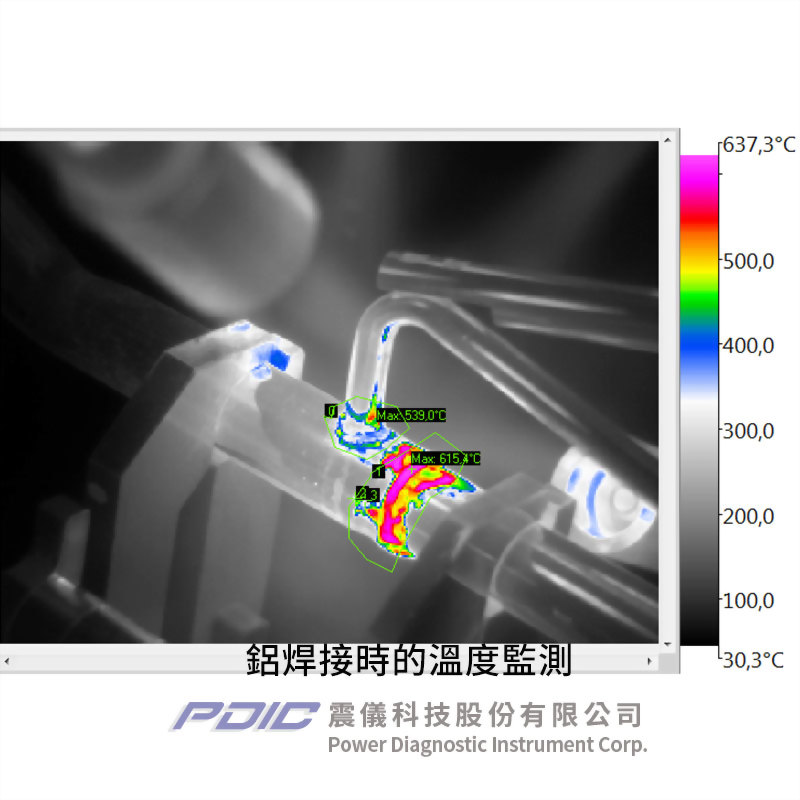

      • 溫度測量是現今工業界中第二常見的測量需求。WIC熱像儀在數百種不同的應用中,提供非接觸式溫度測量的功能,例如塑膠雷射銲接過程的溫度監控、鋁材焊接中的表面溫度監測、膠合層壓板過程中的表面溫度檢查…等。
    • 配備USB 3或GIGE介面:
      • 在USB 3機型中,WIC具有極低的能耗。由於它連接到筆記型電腦,因此不需要外部電源,並且內建一個類比輸出。
      • USB 3及GigE機型,都可輕易連接到生產線或三腳架。
      • WIC的機殼具IP65防塵防水防護等級,鏡頭保護蓋則具有IP66防塵防水防護等級,可將來自外部因素的影響,降至最低。
  • CorePlayer軟體:
    • CorePlayer軟體能自動識別熱像儀、設置IP位址,以確保每台熱像儀都連接到您的系統。
    • 採用每個像素14位元的原始資料格式或經直接校正的溫度數據。
    • 可以以不同的溫度調色板顯示,提供調整滑桿與各種不同的測量工具。
    • 使用者可輕易設定各項參數,例如NUC、放射率及溫度範圍等。
    • 使用者也可增加測量功能、儲存輻射測量的圖像、影片、圖形及建立PDF。
  • 軟體開發套件(SDK):
    • 提供適合廣泛應用開發的軟體開發資料庫(SDK),這些資料庫包含用於各種操作系統及平台的使用者軟體設計與工具的完整套件。



機型 WIC 336 WIC 640
解析度 336 x 256像素 640 x 512像素
靈敏度 0.03°C (30mK) 可要求提供0.03°C (30mK)
溫度測量範圍 -25°C - +150°C
-40°C - +550°C
選購的溫度範圍+400 - 1500°C
-25°C - +150°C
-40°C - +550°C
選購的溫度範圍+400 - 1500°C
精度 ±2%或±2°C ±2%或±2°C
影像更新率 9Hz、30Hz或60Hz 9Hz、30Hz或60Hz
光譜範圍 7.5 – 13.5µm 7.5 – 13.5µm
選購的鏡頭 6.8 mm – 19 mm 9 mm – 19 mm
對焦 手動 手動
電源 經USB 3導線或PoE(GigE機型) 經USB 3導線或PoE(GigE機型)
通訊 USB3或GigE USB3或GigE
類比視訊輸出 PAL、NTSC(USB3機型) PAL、NTSC(USB3機型)
軟體 Workswell CorePlayer Workswell CorePlayer
SDK Windows、Linux x86、Linux ARM、Labview SDK、Matlab Simulink SDK、Dewesoft SDK Windows、Linux x86、Linux ARM、Labview SDK、Matlab Simulink SDK、Dewesoft SDK
校正 有(附證明) 有(附證明)
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • 可輕鬆連接到三腳架或生產線上。
  • 小巧、輕量、強固。
  • 穩定的產品設計。
  • 機身IP65防塵防水防護等級;鏡頭保護蓋IP66防塵防水防護等級。
  • 高解析度熱像儀,可從5cm及以上進行對焦。
  • 鏡頭視野範圍13°– 69°(6.8mm – 19mm)。
  • 可透過CorePlayer軟體或開發資料庫(SDK)對熱像儀進行完全的操作。
  • 經精準校正,包括增益(GAIN)與平場校正(FFC)。

  • WIC開箱介紹:
  • 透過CorePlayer軟體進行PCB分析:
