數位式超音波測厚計/記錄器
採用超音波技術，為非破壞性厚度測量儀器，主要用於鋼結構、且能用於高溫及難以測量的材質，測量厚度範圍 1~508 mm。輕巧強固、手持數位式。
型號 :
TKG250
產品敘述
- EXTECH TKG250 為輕巧強固、手持數位式、非破壞性厚度測量儀器，適合現場使用。
- EXTECH TKG250 數位式測厚儀/資料記錄器，具彩色波形顯示功能，採用超音波技術，適用於主要為鋼結構的非破壞性厚度測量。
- 資料記錄器可記錄多達 100K 筆讀值，並可匯出為 Excel 格式，以供進一步分析。
- 特點：
- 寬廣的厚度測量範圍：
- 5MHz 探棒：0.10 ~ 50.8 cm的鋼。
- 10MHz 探棒：0.07 ~ 5.08 cm的鋼（選購）。
- 陽光下可讀的彩色 LCD 背光顯示幕，顯示紅、黃、綠色視覺警報指示。
- 內部 100K 資料記錄器，可將測量資料匯出為 Excel 格式檔案。
- 提供回波到回波選購，可忽略塗層，減少塗層導致的錯誤。
- 檔案比較功能，可用於實時的腐蝕監測。
- 實時波形（用於厚度驗證的 A 掃描）。
- B 掃描（測試件的橫截面視圖）。
- 警報時振動及波形顏色的動態變換功能。
- 提供多種傳感器選購，適用於高溫及難以測量厚度的材質。
- 防潑水 IP54 防護等級、耐撞擊的外殼。
- 快速最小值功能，可記錄最小的厚度值。
產品規格
| 規格 | 範圍 |
| 測量厚度範圍（鋼） |
5MHz 探棒：1 ~ 508 mm的鋼。 10MHz 探棒：0.76 ~ 50.8 mm的鋼（選購）。 |
| 材質速度校正範圍 | 0.508 ~ 18.699 mm/μs |
| 讀值保持模式 | 保持最後的厚度讀值及以反白顯示 |
| 凍結模式 | 凍結畫面顯示（適用於高溫讀值） |
| 快速最小值/最大值模式 | 以每秒 20 次測量的速度，顯示最小值或最大值及實際的厚度值 |
| 單位 | 吋、mm、μs |
| 警報 | 嗶聲、螢幕及按鍵閃礫發光、振動 |
| 發光按鍵 | F1=紅色、F2=黃色、F3=綠色，用於簡單的通過/不通過測試 |
| 其它功能 | |
| 增益 - 可調整 | 20 - 90dB 以 1dB 步階調整或自動增益控制（用於波形） |
| B掃描 - 顯示測試件的橫截面視圖 |
顯示與距離無關的檢查區域的橫截面視圖。 B 掃描警報顏色包括： 紅色：表示低於最小值或高於最大值。 黃色：表示須注意。 綠色：表示良好。 |
| 回波到回波模式（選購） | 只限於測量金屬厚度（油漆及塗層不影響基材厚度值） |
| 差值模式 | 顯示實際厚度測量值與使用者輸入的參考值之間的差異 |
| 速度模式 | 顯示聲音速度，以測量不明材料的厚度 |
| 資料記錄器 |
可儲存 50K - 100K 筆測量讀值與 5,000 個波形。 檔名可長達20個字元。 可使用標準配備的電腦軟體將資料匯出為.csv格式檔案，並在 MS Excel、Notepad 或 Wordpad 中開啟。 提供檔案比較與格子檢視功能。 |
| 範圍 | 手動範圍調整控制或自動縮放追蹤到中心回波，而不管所選擇的範圍 |
| 整流模式 | 射頻、正半波、負半波及全波整流 |
| 實時波形（A 掃描） | 1dB 步階的增益調整或自動增益控制為完全調整；主脈衝空白；在第一個接收的回波後空白；範圍包括縮放自動追蹤到中心回波，而不管材質與整流。 |
| 電池續航力 | 8 ~ 14 小時（依操作條件而定） |

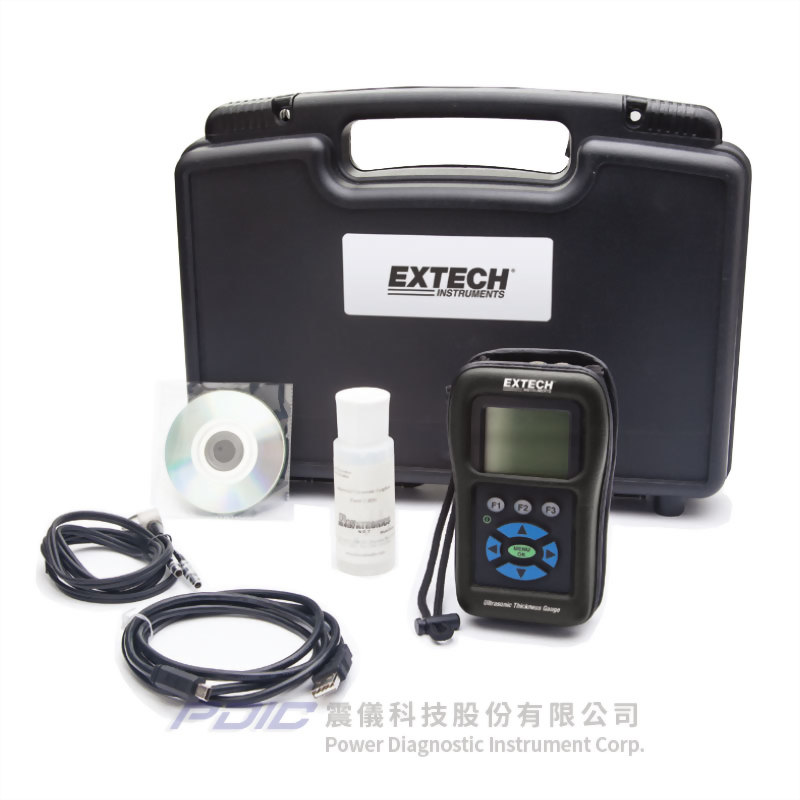

- 標準配備：保護套、57 g 瓶裝冷卻劑、2 * AA電池、帶導線的 5 MHz 傳感器、硬式攜行箱、可追溯至 NIST 的校正證明、USB 導線及 Extech XPorter 電腦軟體。
- 詳細規格、配件、軟體及選購，歡迎洽詢。
產品特點
- 寬廣的厚度測量範圍：
- 5MHz 探棒：0.10 ~ 50.8 cm的鋼。
- 10MHz 探棒：0.07 ~ 5.08 cm的鋼（選購）。
- 陽光下可讀的彩色 LCD 背光顯示幕，顯示紅、黃、綠色視覺警報指示。
- 內部 100K 資料記錄器，可將測量資料匯出為 Excel 格式檔案。
- 提供回波到回波選購，可忽略塗層，減少塗層導致的錯誤。
- 檔案比較功能，可用於實時的腐蝕監測。
- 實時波形（用於厚度驗證的 A 掃描）。
- B 掃描（測試件的橫截面視圖）。
- 警報時振動及波形顏色的動態變換功能。
- 提供多種傳感器選購，適用於高溫及難以測量的材質。
- 防潑水 IP54 防護等級、耐撞擊的外殼。
- 快速最小值功能，可記錄最小的厚度值。
產品應用
- 為輕巧強固、手持數位式厚度測量儀器，適合現場使用。
- 具彩色波形顯示功能，採用超音波技術，適用於主要為鋼結構的非破壞性厚度測量。
- 資料記錄器可記錄多達 100K 筆讀值，並可匯出為 Excel 格式，以供進一步分析。
