局部放電檢測專用工業聲波顯像儀

型號 : Si124-PD

  • 更快速的發現局部放電問題!— 採用超音波成像法檢測局部放電與電暈,速度比傳統方法快10 倍。
    • 由於能產生高解析的聲波影像及內建124個麥克風,即使在嘈雜的工業環境下,也能精準的定位局放問題。
    • 操作Si124-PD,僅需最低限度的培訓,工作時間可得到最佳的運用。
    • 可同時檢視可見光影像與聲波影像。
    • 輕巧、單手即可操持掌握,即使在明亮的戶外條件下,也能輕鬆查看螢幕上的圖像。
  • 提升可靠度!— 最大程度的減少由局部放電問題導致的設備故障事件與停機時間。
    • 分析局部放電圖譜,並將問題分類,以提升電氣系統的可靠度。
    • 依局放類型分類,包括表面放電、浮動放電及空中放電。
    • 評估頻率,以決定放電類型及嚴重程度,進而排定維護時程。
  • 更輕鬆的檢查!使用方便、智能型的手持工具,輕鬆的定位、分析及分類局放問題。
    • 最遠可從130公尺距離,安全的檢測局部放電問題。
    • 上傳、儲存及備份資料;創建報告;使用FLIR Acoustic Camera Viewer雲端分析工具,進行深度分析。
    • 具自動上傳功能,拍攝後,可立即查看儲存在雲端的圖像。
    • 運用進階嚴重性評估軟體分析工具,確定局放的威脅等級。
  • 同系列三種機型:
    • FLIR Si124工業聲波顯像儀(工業聲波成像儀):壓縮空氣洩漏及局部放電檢測雙重功能機型。
    • FLIR Si124-LD工業聲波顯像儀(工業聲波成像儀):壓縮空氣洩漏檢測專用機型。
    • FLIR Si124-PD工業聲波顯像儀(工業聲波成像儀):局部放電(部份放電"PD")檢測專用機型。
  • 系統介紹:
    • FLIR Si124-PD為操作簡單的獨立式成像系統,專用於偵測高壓電氣系統中的局部放電問題。
    • 輕巧、單手即可操持掌握,可協助維護、製造及工程專業人員識別局放問題,檢測速度比傳統方法快10倍!

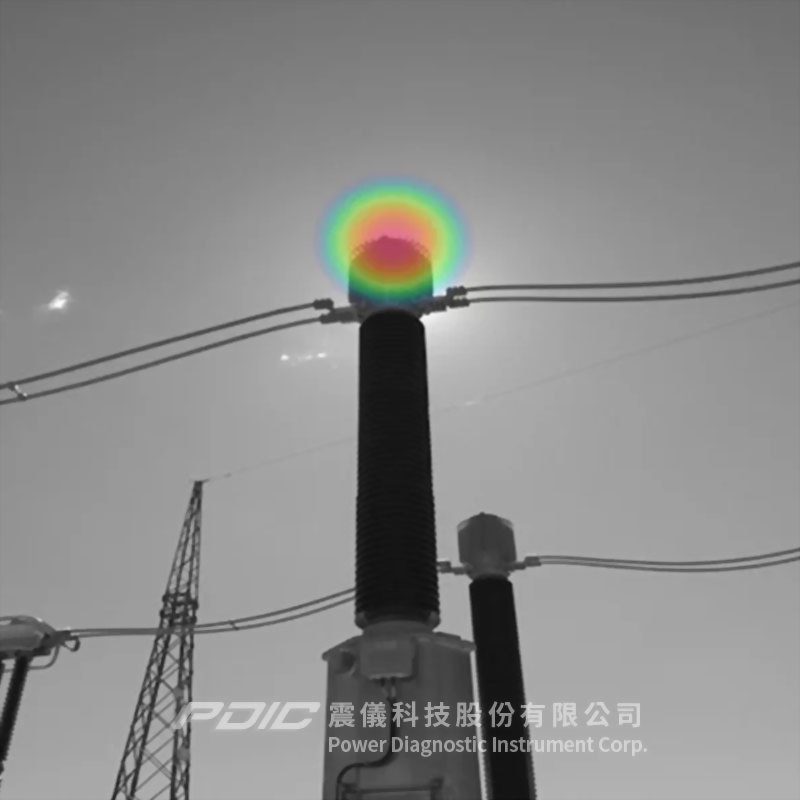

    • 內建124個麥克風,即使處於嘈雜的工業環境中,也能產生精準的聲波影像,以可見圖像的形式呈現超音波資訊;所顯示的聲波影像,是實時疊加在數位攝影影像上,讓使用者得以精準的定位聲音來源。
    • 提供FLIR Acoustic Camera Viewer雲端智能工具,可將拍攝的影像,自動上傳到雲端;使用者可再應用FLIR 進階嚴重性評估分析工具,依問題的嚴重性進行分類,並提供建議的行動指引,以解決問題。
    • 透過定期的例行性維護,FLIR Si124-PD協助事業體節省維修支出

  • 聲波測量規格:
    • 聲波測量:124個低雜訊MEMS麥克風,實時的聲波可視圖像。
    • 靈敏度, 精度<-15dB依頻率而定)。
    • 動態範圍:>120dB以上(依頻率而定)。
    • 頻寬:2kHz - 35kHz,可調整範圍。
    • 偵測距離:0.3m - 130m。
  • 放電分類
    • 負電暈、正負電暈、浮動放電、表面或內部放電。
    • FLIR Acoustic Camera Viewer雲端服務工具提供局部放電相位解析圖譜(PRPD)。
  • 操作介面:
    • 顯示幕:
      • 尺寸:5吋,800×480像素。
      • 彩色:24位元RGB。
      • 亮度:1000 cd/m2(可調整)。
    • 輸入介面:電阻式觸控螢幕。
    • 電源開啟指示燈:紅色LED燈。
    • 視頻影像解析度:800×480像素
    • 視頻影像更新率:25 fps。
    • 聲波影像更新率:30 fps。
    • 變焦:2倍數位變焦。
  • 通訊及資料儲存:
    • 無線資料傳輸:Wi-Fi 2.4GHz及5GHz IEEE 802.11.b/g/n/ac無線區域網路。
    • 內部儲存:非抽取式32GB SD記憶卡,典型可儲存2,000張螢幕快照
    • 外部儲存:標準配備8GB USB大容量隨身碟,典型可儲存500張螢幕快照
  • 電源:
    • 標稱輸入電壓:12V,最大輸入15V 2.5A
    • 外部電池:
      • LiFePO 12V 7 Ah,84 Wh。
      • 續航力:7小時(依環境條件而定)。
      • 充電時間:4 – 6小時。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • 更快速的發現局部放電問題!— 採用超音波成像法檢測局部放電與電暈,速度比傳統方法快10 倍。
    • 由於能產生高解析的聲波影像及內建124 個麥克風,即使在嘈雜的工業環境下,也能精準的定位局放問題。
    • 操作Si124-PD,僅需最低限度的培訓,工作時間可得到最佳的運用。
    • 可同時檢視可見光影像與聲波影像。
    • 輕巧、單手即可操持掌握,即使在明亮的戶外條件下,也能輕鬆查看螢幕上的圖像。
  • 提升可靠度!— 最大程度的減少由局部放電問題導致的設備故障事件與停機時間。
    • 分析局部放電圖譜,並將問題分類,以提升電氣系統的可靠度。
    • 依局放類型分類,包括表面放電、浮動放電及空中放電。
    • 評估頻率,以決定放電類型及嚴重程度,進而排定維護時程。
  • 更輕鬆的檢查!— 使用方便、智能型的手持工具,輕鬆的定位、分析及分類局放問題。
    • 最遠可從130 公尺距離,安全的檢測局部放電問題。
    • 上傳、儲存及備份資料;創建報告;使用FLIR Acoustic Camera Viewer 雲端分析工具,進行深度分析。
    • 具自動上傳功能,拍攝後,可立即查看儲存在雲端的圖像。
    • 運用進階嚴重性評估軟體分析工具,確定局放的威脅等級。
  • 同系列三種機型:
    • FLIR Si124工業聲波顯像儀(工業聲波成像儀):壓縮空氣洩漏及局部放電檢測雙重功能機型。
    • FLIR Si124-LD工業聲波顯像儀(工業聲波成像儀):壓縮空氣洩漏檢測專用機型。
    • FLIR Si124-PD工業聲波顯像儀(工業聲波成像儀):局部放電(部份放電"PD")檢測專用機型。
