四通道局部放電偵測/頻譜分析/無線電干擾電壓測試系統

型號 : PD3U

  • 測試應用:電纜、斷路器、發電機、氣體絶緣開關設備、絶緣材料、馬達、變壓器等。
    • 絶緣系統的狀態評估。
    • 製造廠的品保測試。
    • 各種應用的例行性測試。
  • 主要特點:
    • 即使在大的背景雜訊下 - 例如無遮蔽的測試區域,也能執行精準的局部放電測量。
    • 頻譜分析。
    • 4通道測量性能。
    • 中心頻率可以在10kHz - 10MHz範圍內以10kHz步階調整。
    • 設計輕巧。
    • 操作簡單。
    • 提供精準的測量結果。
    • 可獨立操作或經由電腦控制。
  • 系統簡介 - 局部放電測量:
    • 機型PD3U在一台主機中集合了頻譜分析儀、局部放電偵測器及無線電干擾電壓測試器的三大功能,此種組合,即使在大的背景雜訊下 - 例如無遮蔽的測試區域,也能執行局部放電測量。觀察明顯富雜訊的局部放電信號頻譜,操作者可以選擇具有較小干擾的頻帶,從而擷取到更為清楚的圖譜。
    • 在無線電干擾電壓測試(RIV)模式中,儀器具有頻寬9kHz及270kHz。當採用校正器CAL3B或CAL3D時,範圍為400kHz - 1900kHz@100kHz步階。
    • 測量是符合IEC 60270-2000、IEEEC57.12.90標準,而無線電干擾電壓(RIV)測量是符合NEMA/CISPR規範及其它相關標準。

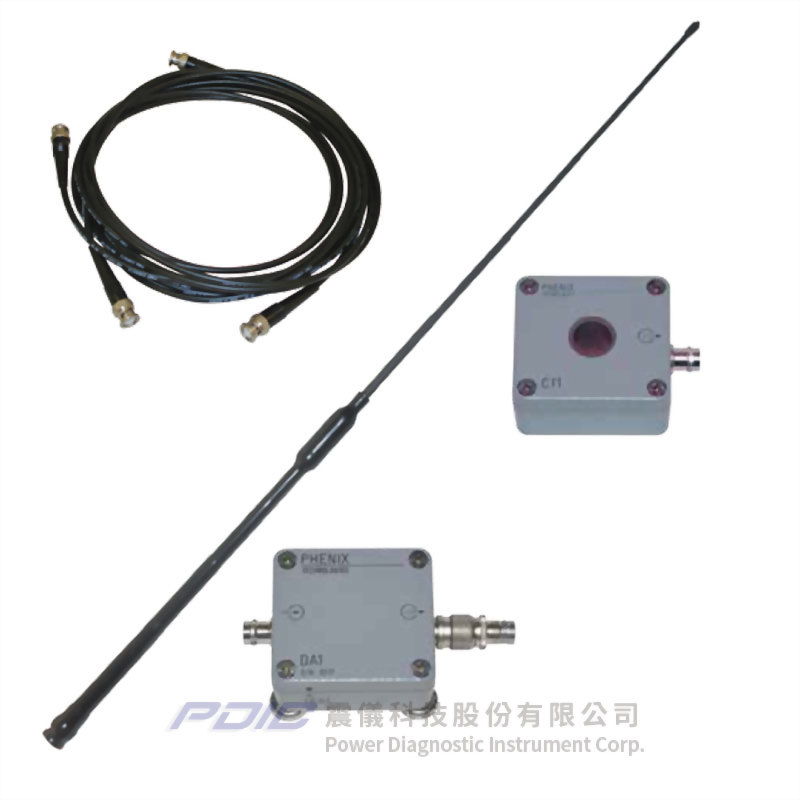

    • PD3U系統包括一台主機(4通道桌上型擷取顯示裝置)、RPA1前置放大器、四極子(測量阻抗)、校正器、CT1比流器、DA1干擾天線(拾取由局部電暈放電或調幅無線電波產生的雜訊信號)及連接導線組。
  • 主機 - 4通道桌上型擷取顯示裝置:
    • 提供頻譜模式、波形模式、測量模式、高壓(HVM)測量模式。
    • 可選擇的頻寬:9kHz及270kHz。
    • 中心頻率可以在10kHz - 10MHz範圍內以10kHz步階調整。
    • 內建MUX4多工器,具4通道測量性能。
    • 內部(50/60Hz)及外部同步(10-500Hz)。
    • 自動範圍調整功能。
    • 配備一個(240x128點)背光LCD顯示幕。
    • RIV及PD校正。
    • RIV參考輸入。
    • 自動儲存當前的設定。
    • 配備通用串列介面(USB,高達921kB)。
    • AMP IN及REF IN連接頭。
    • REC OUT。
    • 內建的電壓測量功能:
      • 測量位在外部同步輸入終端的電壓。
      • 顯示峰值、峰值/√2及有效值(RMS)。
      • 輸入範圍:100Vrms。
      • 輸入阻抗:1MΩ。
    • 內建的TTL閘控:
      • 觸發式的雜訊消除。
      • 由連接到一個輔助輸入的信號進行軟體控制型閘控。
      • 閘控臨界值可手動或自動設定。
      • 包括內建的對數前置放大器RPA6。

  • PD3U主機 -  4通道桌上型擷取顯示裝置:
    • 輸入:100-240VAC,50/60Hz。
    • 功率:25VA。
    • 溫度範圍:10°C - 40°C。
    • 體積:寬236 x深295 x高133mm。
    • 重量:3kgs。
    • 參考電壓輸入(BNC):
      • 輸入阻抗:100MΩ/200pF。
      • 輸入電壓:最大120V rms。
      • 頻率:10 - 500Hz。
    • 局部放電信號:
      • 耦合:AC。
      • 輸入阻抗:50Ω(無RPA前置放大器)。
  • RPA1前置放大器(每個通道需要1個):
    • 頻率範圍:40 - 800kHz。
    • 輸入阻抗:10kΩ/50pF。
    • 輸入靈敏度:<200μV。
    • 滾降:40dB/dec.。
    • 雙極。
  • 四極子:
    • 設計適用於100kV - 400kV(依機型而定),電容器範圍1nF,最大400mA。
    • 可應要求提供其它規格四極子。
  • 校正器:
    • 範圍:
      • CAL1A:1、2、5、10、20、50、100 pC;適於標準實驗室使用。
      • CAL1B:100、200、500 pC;1、2、5、10 nC;高輸出,主要適用於旋轉機械測試,也建議用於變壓器測試。
      • CAL1C:1、2、5、10、20、50、100 pC@100 pF(搭配外部高壓電容器),可與高壓注入電容器搭配使用。
      • CAL1D:10、20、50、100、200、500、1000 pC(變壓器測試)。
    • 校正器包括一個ISO 17025 DKD校正證明,以確保可追溯至國際標準。
    • BNC連接端。
  • CT1比流器:
    • 1:10@50Ω,d=15mm,500kHz - 80MHz。
    • 當使用比流器而非四極子時,比流器可以放置在耦合電容器終端周圍或待測物本身一部份的周圍。
    • 比流器的優點是能在局部放電偵測器與高壓電路之間提供電氣隔離。
    • 比流器的提供型式:可作為單獨的模組,或是整合一個耦合電容器在一個單一的裝置內。
  • 連接導線:配備整組附帶BNC連接器的高品質RG58導線(20m,可應要求提供客製長度)。
    • 四極子連接導線組。
    • 校正器連接導線。
    • 電源線。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。
