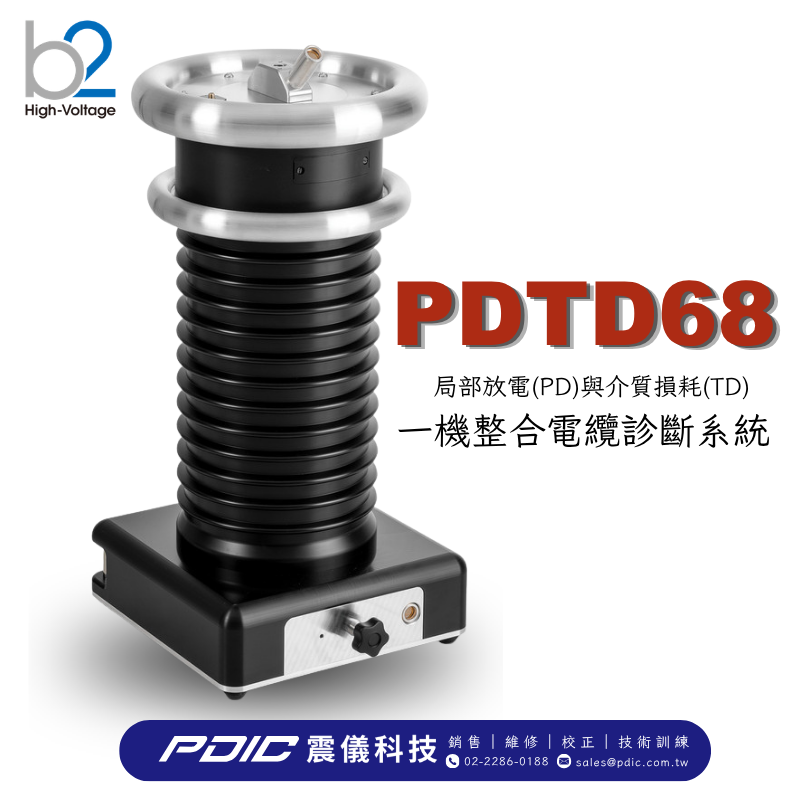

局部放電(PD)與介質損耗(TD)一機整合電纜診斷系統
PDTD68 為 b2 新一代整合式 VLF 電纜診斷系統，將局部放電（Partial Discharge, PD）與介質損耗（Tan Delta, TD）診斷整合於單一設備中，可搭配所有 b2 HVA 極低頻耐壓測試系統使用，快速建構完整的 VLF 電纜測試與診斷平台。
系統具備高靈敏度局部放電量測、即時 PD 定位、同步 PD／TD 診斷及簡化接線設計，可有效縮短測試時間，提升診斷效率與量測可靠性。透過 b2 Suite 軟體，可完成測試控制、資料分析與報告管理，適用於各類中壓電纜的絕緣狀態評估、預防性維護及資產管理，協助提升供電可靠性並降低維護成本。
|
項目 |
規格 |
|
系統類型 |
整合式 VLF 電纜診斷系統 |
|
診斷功能 |
局部放電（PD）與介質損耗（Tan Delta）同步診斷 |
|
適用電壓 |
1–68 kVpeak / 1–48 kVrms |
|
輸出波形 |
正弦波 |
|
工作頻率 |
0.01–0.1 Hz（步進 0.01 Hz，自動頻率） |
|
最大測試距離 |
100 km |
|
PD 定位精度 |
約為電纜長度的 1% |
|
PD 解析度 |
0.1 pC |
|
PD 量測範圍 |
0.1 pC–100 nC |
|
取樣率 |
250 MS/s |
|
頻寬 |
30 MHz（支援可調整數位濾波） |
|
Tan Delta 解析度 |
0.00001（平均值） |
|
Tan Delta 精度 |
±0.0001（10 nF–10 μF）／±0.0003（0.5 nF–10 nF） |
|
資料傳輸 |
USB 3.0 轉光纖 |
|
量測控制 |
b2 Suite v2.2（含）以上 |
|
供電方式 |
USB-C PD（5–48 V）或內建電池 |
|
操作溫度 |
-10 ~ +50 °C |
|
儲存溫度 |
-20 ~ +65 °C |
|
尺寸（L × W × H） |
303 × 303 × 610 mm |
|
重量 |
20.6 kg |
|
符合標準 |
IEC 60270、IEEE 400.2 |
PD 與 Tan Delta 同步診斷
一機整合 PD 與 Tan Delta 診斷功能，同步完成兩項測試，縮短測試時間，提升整體診斷效率。
高精度 PD 定位
即時掌握放電位置，精準定位。PD 缺陷可即時定位，定位精度達 1%，解析度達 0.1 pC / 0.1 m，最長測試距離可達 100 km。
簡化接線設計
簡化架設流程，降低操作複雜度。系統與電腦之間採用單一光纖連接，提供高速且穩定的資料傳輸，同時具備電氣隔離設計，提升量測穩定性與操作安全性。
完整系統整合
可與所有 b2 HVA 極低頻耐壓測試系統搭配使用，將既有 HVA 設備升級為完整的 VLF 電纜測試與診斷平台，支援最高 68 kV 應用，同時擴充量測能力並降低初期設備投資。
輕巧便攜設計

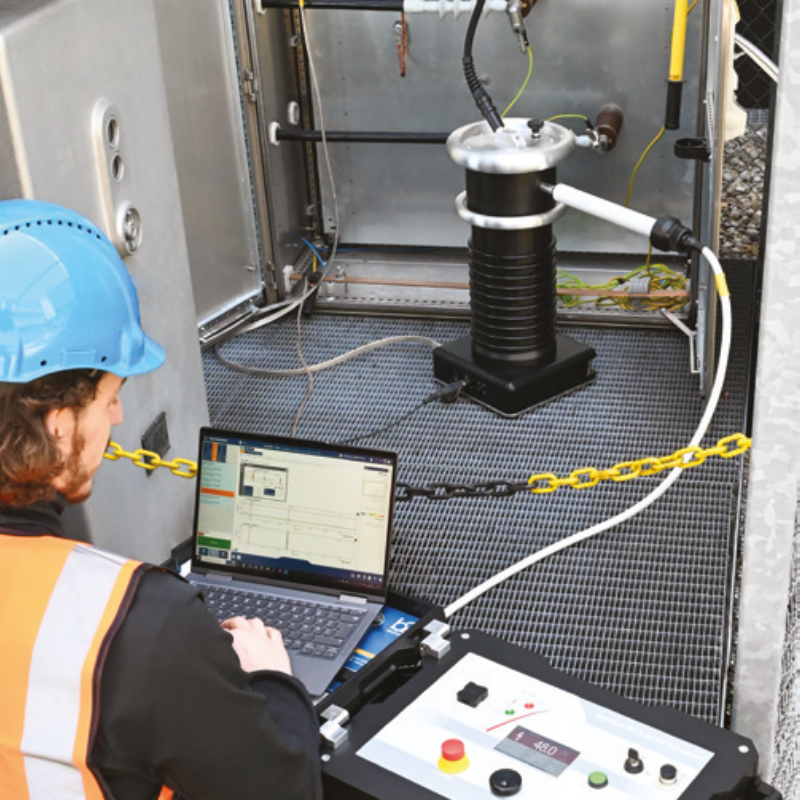

採用整合式單機設計，支援內建電池及 USB-C 供電，便於現場快速部署，適用於變電站、工業現場及離岸等多元應用環境。
