工業聲波測漏/局放檢測顯像儀

型號 : Si124

  • 系統簡介:

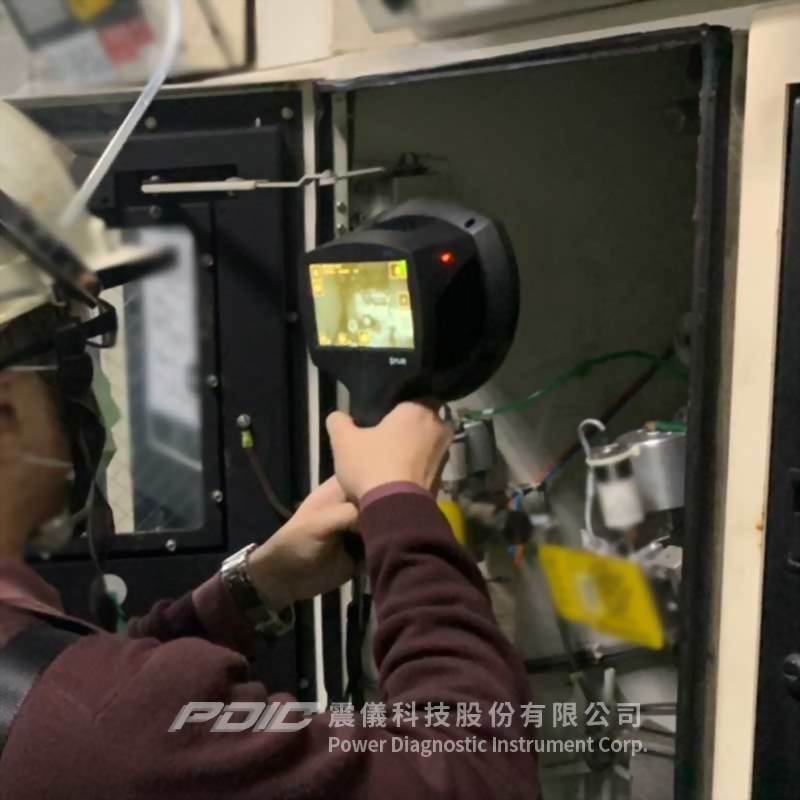

    • FLIR Si124工業聲波測漏/局放檢測顯像儀,能協助您快速定位壓縮空氣系統中的加壓空氣洩漏,或檢測高壓電氣系統中的局部放電問題。
    • 輕巧、單手手持式,辨識問題點的速度,遠比傳統方式快10倍。

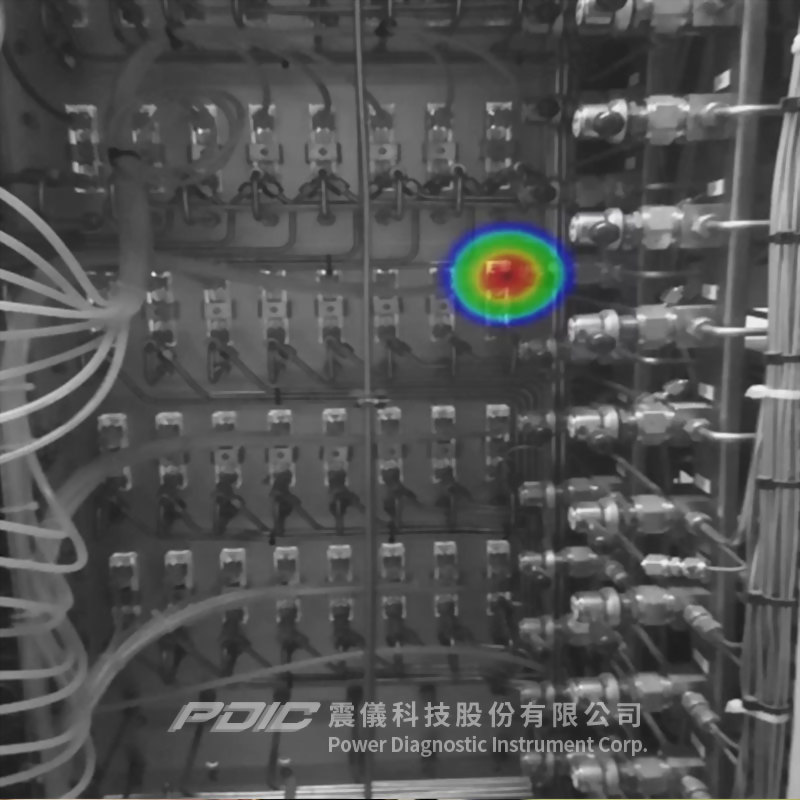

    • 內建124個麥克風,即使處於嘈雜的工業環境中,也能產生精準的聲音影像,以可見圖像的形式呈現超音波資訊,所顯示的聲波影像,是實時疊加在數位攝影影像上,讓使用者得以精準的定位聲音來源。
    • 提供FLIR Acoustic Camera Viewer雲端智能工具,可將拍攝的圖像,自動上傳到雲端,讓使用者取用已儲存的文檔及個別的聲音來源,對問題進行更深入的分析和分類。
    • 透過定期的例行性維護,FLIR Si124可協助事業體節省公用事業能源費用,並延緩購置安裝新壓縮機的支出。
  • 特點及應用:

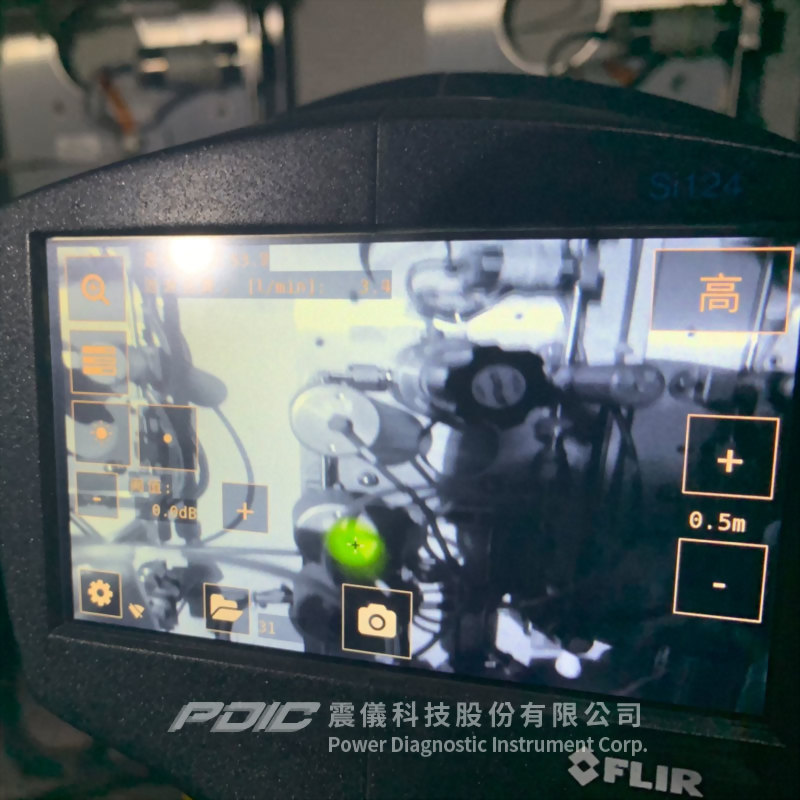

    • 快速定位壓縮空氣系統中的加壓洩漏:
      • 採用聲波顯像方式檢查壓縮空氣洩漏,速度比傳統方式快10倍
        • 快速定位洩漏點、自動上傳及將問題分析和分類,以改善生產線的可靠度。
        • 能立即實時的在螢幕上查看洩漏率(l/min或CFM)。
      • 降低成本、節省金錢:可將壓縮空氣洩漏導致的過多成本,降低至最小程度。
        • 藉由對現有壓縮機的良好維護,可推遲購置安裝新的或額外壓縮機的支出。
        • 可確保對氣動設備施加適度的空氣壓力,節省能源成本。
        • 可將洩漏定量,瞭解損失的能源,並藉由發現問題,節省開支。
      • 輕鬆的檢查 – 便利、智慧型的手持工具,能立即依問題嚴重程度分類:
        • 實時驗證問題。
        • 上傳、儲存及備份資料;創建報告;使用FLIR Acoustic Camera Viewer雲端分析工具,進行深度分析。

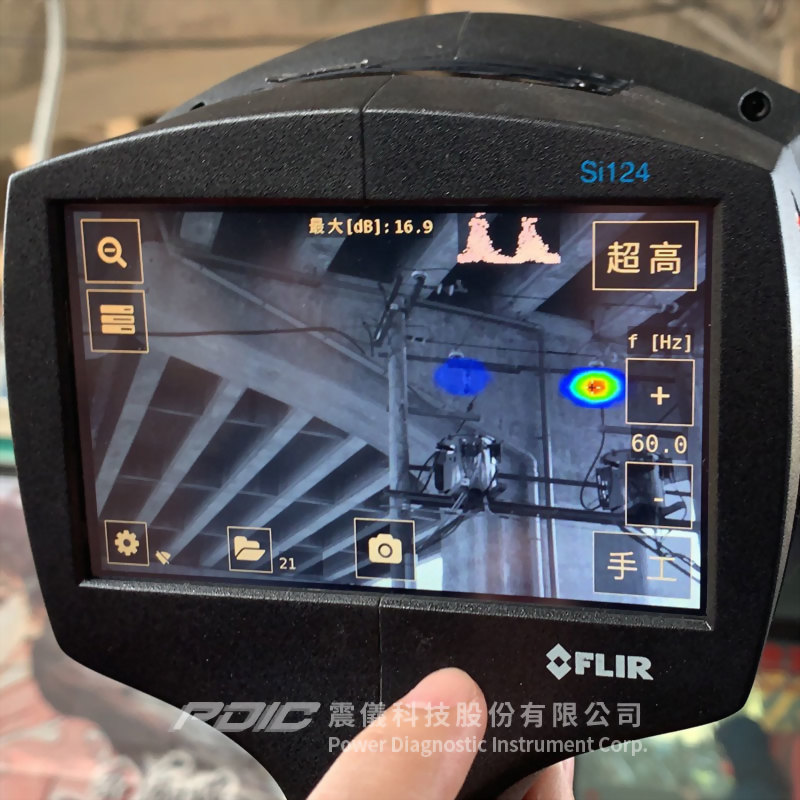

    • 檢測高壓電氣系統中的局部放電:
      • 更快速的檢測局部放電問題:採用聲波顯像方式檢測局部放電與電暈,速度比傳統方式快10倍。
        • 提供高解析聲音影像及內建124個麥克風,即使在嘈雜的工業環境中,也能精準的定位問題點。
        • 同時檢視可見光與聲波影像。
      • 提升可靠度:將局部放電問題導致的設備故障事件與停機時間,縮減至最少程度。
        • 分析局部放電圖譜、將問題分類,以提升電氣系統的可靠度。
        • 將局部放電類型分類,包括表面放電、浮動放電及空中放電。
        • 評估頻率、決定放電類型與嚴重程度,以便排定維護日程。
      • 輕鬆的檢查:將局部放電進行定位、分析及分類。
        • 最遠可從100公尺距離,安全的檢測局部放電問題。
        • 上傳、儲存及備份資料;創建報告;使用FLIR Acoustic Camera Viewer雲端分析工具,進行深度分析。
        • 具自動上傳功能,可在拍攝後,立即查看儲存在雲端的圖像。
        • 輕巧、單手即可操持掌握,即使在明亮的戶外條件下,也能輕鬆查看螢幕上的圖像。

  • 聲波:
    • 聲波測量:124個低雜訊MEMS麥克風,實時的聲波可視圖像。
    • 靈敏度:<0 dB。
    • 動態範圍:>120 dB以上。
    • 頻寬:2kHz - 31kHz,可調整的範圍。
    • 距離:0.3m - 100m。
    • 洩漏率(洩漏量):
      • 在典型工業環境中:
        • >0.032 l/min @ 3 bar(距離3m)。
        • >0.05 l/min @ 3 bar(距離10m)。
      • 在安靜環境中的絶對最小值偵測:0.016 l/min @ 1.2 bar(距離0.3m)。
    • 放電類型:空中放電、表面放電、浮動放電。
  • 操作介面:
    • 顯示幕:
      • 尺寸:5吋,800×480像素。
      • 彩色:24位元RGB。
      • 亮度:1000 cd/m2(可調整)。
    • 輸入介面:電阻式觸控螢幕。
    • 電源開啟指示燈:紅色LED燈。
    • 視頻影像解析度:1640 x 1234。
    • 視頻影像更新率:25 fps。
    • 聲波影像更新率:30 fps。
    • 變焦:2倍數位變焦。
  • 通訊及資料儲存:
    • 無線資料傳輸:Wi-Fi 2.4GHz及5GHz IEEE 802.11.b/g/n/ac無線區域網路。
    • 內部儲存:32GB SD記憶卡,不可抽取式。
    • 外部儲存:8GB USB大容量儲存(標準配備)。
  • 電源:
    • 標稱輸入電壓:12V,最大輸入15V 2A。
    • 外部電池:
      • LiFePO 12V 7 Ah,84 Wh。
      • 續航力:7小時(依環境條件而定)。
      • 充電時間:4 - 6小時。
    • 電池充電器:
      • 輸入:100 – 240V,50/60Hz 1.5A。
      • 最大輸出:13.8V,4.0A。
    • 內部電池(只供攝影機備用):鋰離子電池6 Wh。
  • 包裝體積:40 x 40 x 35 cm。
  • 體積:27.3 x 17 x 12.5 cm。
  • 重量:980g
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • 快速定位壓縮空氣系統中的加壓洩漏:
    • 採用聲波顯像方式檢查壓縮空氣洩漏,速度比傳統方式快10倍:
      • 快速定位洩漏點、自動上傳及將問題分析和分類,以改善生產線的可靠度。
      • 能立即實時的在螢幕上查看洩漏率(l/min或CFM)。
    • 降低成本、節省金錢:可將壓縮空氣洩漏導致的過多成本,降低至最小程度。
      • 藉由對現有壓縮機的良好維護,可推遲購置安裝新的或額外壓縮機的支出。
      • 可確保對氣動設備施加適度的空氣壓力,節省能源成本。
      • 可將洩漏定量,瞭解損失的能源,並藉由發現問題,節省開支。
    • 輕鬆的檢查 – 便利、智慧型的手持工具,能立即依問題嚴重程度分類:
      • 實時驗證問題。
      • 上傳、儲存及備份資料;創建報告;使用FLIR Acoustic Camera Viewer雲端分析工具,進行深度分析。
  • 檢測高壓電氣系統中的局部放電:
    • 更快速的檢測局部放電問題:採用聲波顯像方式檢測局部放電與電暈,速度比傳統方式快10倍。
      • 提供高解析聲音影像及內建124個麥克風,即使在嘈雜的工業環境中,也能精準的定位問題點。
      • 同時檢視可見光與聲波影像。
    • 提升可靠度:將局部放電問題導致的設備故障事件與停機時間,縮減至最少程度。
      • 分析局部放電圖譜、將問題分類,以提升電氣系統的可靠度。
      • 將局部放電類型分類,包括表面放電、浮動放電及空中放電。
      • 評估頻率、決定放電類型與嚴重程度,以便排定維護日程。
    • 輕鬆的檢查:將局部放電進行定位、分析及分類。
      • 最遠可從100公尺距離,安全的檢測局部放電問題。
      • 上傳、儲存及備份資料;創建報告;使用FLIR Acoustic Camera Viewer雲端分析工具,進行深度分析。
      • 具自動上傳功能,可在拍攝後,立即查看儲存在雲端的圖像。
      • 輕巧、單手即可操持掌握,即使在明亮的戶外條件下,也能輕鬆查看螢幕上的圖像。


  • FLIR Si124工業聲波測漏/局放檢測顯像儀,能協助您快速定位壓縮空氣系統中的加壓洩漏,或檢測高壓電氣系統中的局部放電、電暈問題,其辨識洩漏及問題點的速度,比傳統方式快10倍。
  • 提供FLIR Acoustic Camera Viewer雲端智能工具,可自動將拍攝的圖像上傳到雲端,使用者拍攝後,可立即查看儲存在雲端的圖像,對問題進行更深入的分析及分類。
  • 透過定期的例行性維護,FLIR Si124可協助事業體節省公用事業能源費用,並延緩購置安裝新壓縮機的支出。
