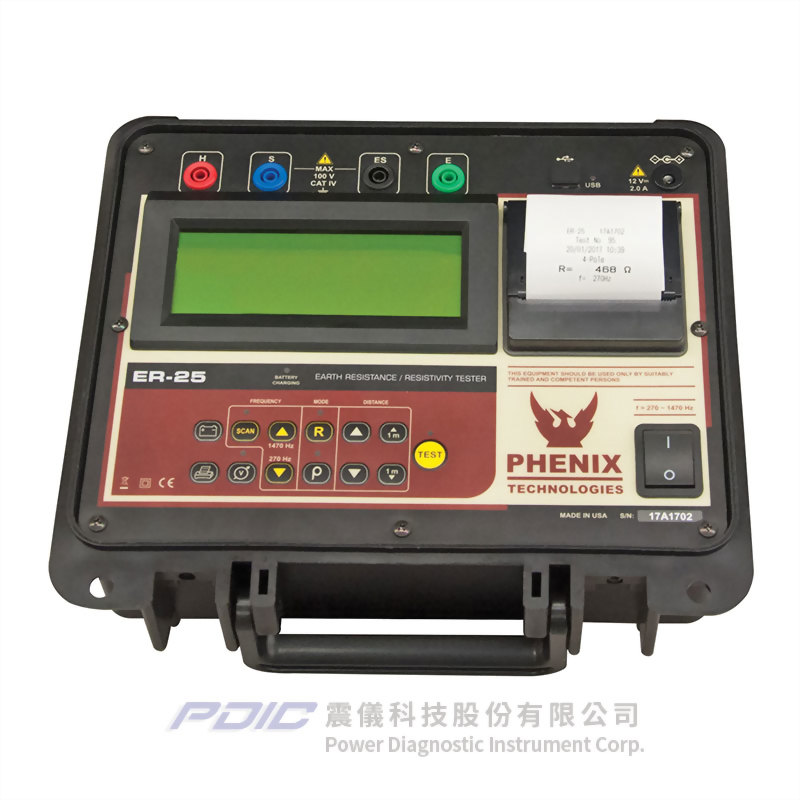

接地電阻測試器

型號 : ER25

  • 測試應用:
    • 用於測量電力變電所、工業、配電網路、電氣輸電塔的接地電阻。
    • 可依據IEC 61557-5標準執行簡單或複雜電極系統的接地電阻測量、接地電阻率測量(4線式Wenner原理)及假性電壓測量。
    • 測試器將電子產生的電流注入土壤,並以高精度測量所產生的電流及電壓。
  • 主要特點:
    • 全自動、操作簡單。
    • 輕量、結構強固。
    • 使用內部可充電電池電源操作。
  • 安全及設計上的特點:
    • 具備高假性電壓抑制功能。
    • 解析度0.1Ω。
    • 電阻測量範圍高達20kΩ。
    • 自動調整範圍。
    • 配備字母數字顯示幕。
    • 自動的干擾偵測。
    • 內建可充電電池。
    • 可選購內建印表機。
    • 直接以讀值顯示接地電阻率。
    • 可選擇的距離長達50m。
    • 內建記憶體。
    • USB介面。
    • IP54防護等級。
    • ISO 17025校正。



  • 操作頻率:在電阻測量中,可選擇的測試頻率為270Hz±1Hz或1470Hz±1Hz。
  • 電壓錶:在電壓錶功能中,測試器可當作一個CA傳統電壓錶操作,可測量由寄生電流產生的電壓。
  • 測量範圍:
    • 電阻:0 - 20kΩ(自動調整範圍)。
    • 電阻率:0 - 50kΩm(自動調整範圍)。
    • 電壓:0 - 60V。
  • 精度:
    • 電阻及電阻率測量:
      • R ≤ 2kΩ:±(2% rdg.±2位數)。
      • R > 2kΩ:±(5% rdg.±2位數)。
    • 電壓測量:±(3% rdg.±2位數)。
  • 讀值解析度:
    • 電阻測量:0.01Ω。
    • 電阻率測量:0.01Ωm。
    • 電壓測量:0.1V。
  • 輸出電流:短路電流限制為<3.5mA rms(符合IEC 61557-5-4.5標準)。
  • 對假性電壓干擾的耐受性:在電阻測量中,容許存在假性電壓達7V。
  • 資料輸出:USB介面。
  • 電源:內部可充電電池12V - 2.3Ah。
  • 電池充電器:適用於主電源100-240V。
  • 安全類別:符合IEC 61010-1:1990、IEC 61010-1:1992修訂2。
  • E.M.C.:符合IEC 61326-1標準。
  • 靜電耐受性:符合IEC 1000-4-2標準。
  • 電磁輻射耐受性:符合IEC 61000-4-3標準。
  • 防護等級:IP54。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。



  • 全自動、操作簡單。
  • 輕量、結構強固。
  • 使用內部可充電電池電源操作。
  • 安全及設計上的特點:
    • 具備高假性電壓抑制功能。
    • 解析度0.1Ω。
    • 電阻測量範圍高達20kΩ。
    • 自動調整範圍。
    • 配備字母數字顯示幕。
    • 自動的干擾偵測。
    • 內建可充電電池。
    • 可選購內建印表機。
    • 直接以讀值顯示接地電阻率。
    • 可選擇的距離長達50m。
    • 內建記憶體。
    • USB介面。
    • IP54防護等級。
    • ISO 17025校正。

  • 用於測量電力變電所、工業、配電網路、電氣輸電塔的接地電阻。
  • 可依據IEC 61557-5標準執行簡單或複雜電極系統的接地電阻測量、接地電阻率測量(4線式Wenner原理)及假性電壓測量。
  • 測試器將電子產生的電流注入土壤,並以高精度測量所產生的電流及電壓。

  • PHENIX介紹:

相關產品

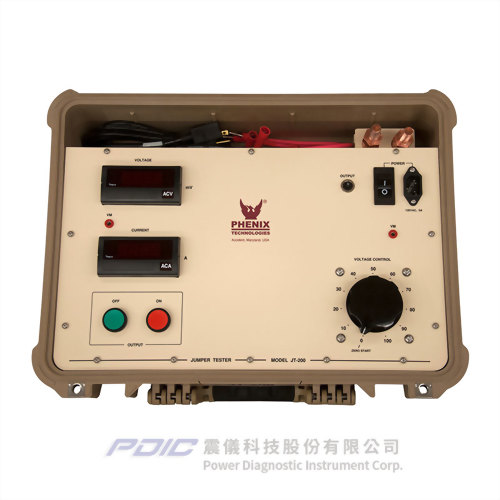

接地跨接線測試器

型號 : JT-200

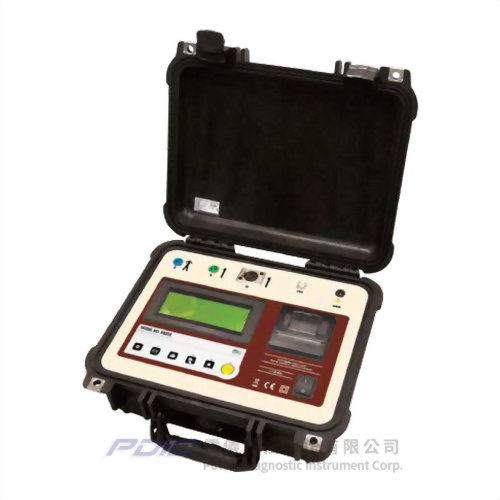

高頻接地電阻測試器
