數位觸控式超音波檢測系統
型號 :
Ultraprobe 15000 Touch
- Ultraprobe 15,000 Touch是UE工程師運用30年經驗的專業知識所開發出來的一套最先進完整的超音波狀態監測設備，一機在手，便彷彿擁有一個行動式的超音波狀態檢測實驗室。
- 配備觸控螢幕。
- 內建頻譜分析功能，可分析設備狀態。
- 計劃/複查檢測的例行程序。
- 使用內建的紅外線溫度計測量溫度。
- 使用內建的相機拍攝測試點照片。
- 提供多種資料畫面：dBI溫度/頻譜分析。
- 查看警報群組及產生報告。
- 儲存資料、聲音及影像圖片。
- 查看歷史記錄資料。
- 使用雷射瞄準點精準定位位置。
- 調整放射率。
- 系統簡介：

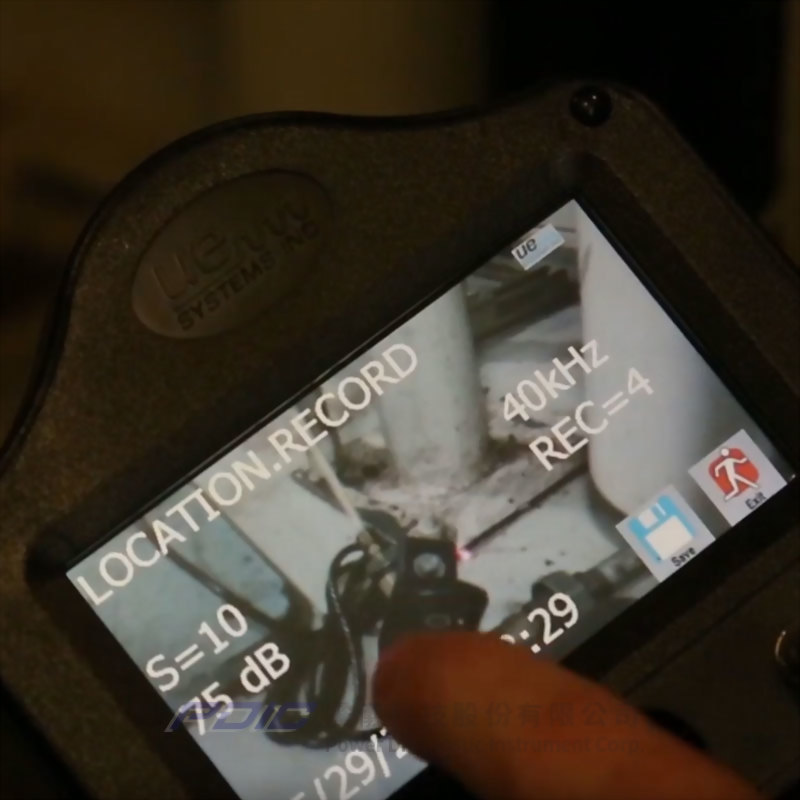

- 觸控螢幕技術是本機的核心，所有的功能與操作，皆可一目瞭然地透過觸控螢幕上的圖標進行。
- 一機在手，便能滿足所有的檢測需求，符合人體工學的槍把設計，能更快速、更有效率地完成例行性的檢測工作 – 輕量、容易控制、操作簡單，並且極為精準。所有關於資料、影像、溫度及聲音的分析工具，全都一應俱全的配置在小巧的機身內。
- 應用：幾乎適用於任何工廠，在例行的檢測程序中，系統利用簡單的觸控螢幕技術，進行測量、分析及蒐集所有資料。
- 機械檢測與趨勢分析：軸承/狀態、磨損狀態、氣穴現象、齒輪/齒輪箱、泵浦/馬達、潤滑不足/潤滑過度。

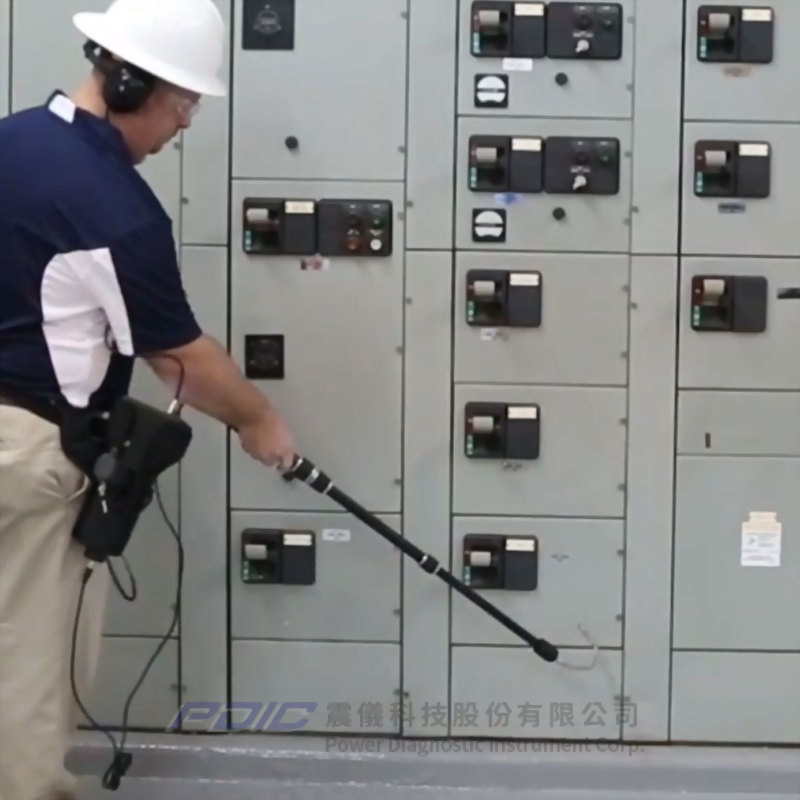

- 電氣檢測：
- 偵測及分析以下的故障狀態：電弧、電暈、漏電起痕。
- 適用於以下設備：開關設備、變壓器、絶緣礙子、電驛、匯流排。
- 洩漏偵測與節能分析：閥門、蒸汽疏水閥、壓縮空氣、壓縮氣體（O2、NO…等）。
- 洩漏偵測符合及超越ASTM E1002-2005超音波測漏標準試驗方法的要求。
| 結構 | 採用塗裝鋁材與ABS塑膠製造的手持槍把造型結構 |
| 電路 | 固態類比與SMD數位電路，具溫度補償與RMS轉換功能 |
| 頻率範圍 | 20kHz - 100kHz（可以1kHz增量調諧） |
| 響應時間 | ＜10ms |
| 顯示幕 | QVGA觸控螢幕 - 紅外線溫度、鐳射瞄準點、相機與頻譜分析功能 |
| 錄音 | WAV格式檔案 |
| 紅外線測溫 | -20 - 500℃ |
| 相機 | 200萬像素 |
| 鐳射瞄準 | 除歐洲以外其他地區的輸出＜5mW - 波長640nm - Class IIIa鐳射產品。 |
| 記憶體 | 400個儲存位置 |
| 電池 | 鋰離子可充電電池 |
| 操作溫度 | 0℃ - 50℃ |
| 輸出 | 經過校正的外差式輸出、dB、頻率、SD卡 |
| 探頭 | Trisonic掃描式模組、接觸式模組、遠距模組與RAS-MT。 |
| 頭戴式耳機 | 高級噪音衰減型頭戴式耳機，適合戴安全帽使用 |
| 指示 | dB、頻率、電池電量狀態及16段條圖 |
| 靈敏度 | 在15.24m距離偵測直徑0.127mm的洩漏@5psi（0.34bar） |
| 臨界值 | 1x10-2標準cc/sec - 1x10-3標準cc/sec。 |
- 詳細規格、配件、軟體及選購，歡迎洽詢。
- 配備觸控螢幕。
- 內建頻譜分析功能，可分析設備狀態。
- 計劃/複查檢測的例行程序。
- 使用內建的紅外線溫度計測量溫度。
- 使用內建的相機拍攝測試點照片。
- 提供多種資料畫面：dBI溫度/頻譜分析。
- 查看警報群組及產生報告。
- 儲存資料、聲音及影像圖片。
- 查看歷史記錄資料。
- 使用雷射瞄準點精準定位位置。
- 調整放射率。
- 幾乎適用於任何工廠，在例行的檢測程序中，系統利用簡單的觸控螢幕技術，進行測量、分析及蒐集所有資料。
- 機械檢測與趨勢分析：軸承/狀態、磨損狀態、氣穴現象、齒輪/齒輪箱、泵浦/馬達、潤滑不足/潤滑過度。
- 電氣檢測：
- 偵測及分析以下的故障狀態：電弧、電暈、漏電起痕。
- 適用於以下設備：開關設備、變壓器、絶緣礙子、電驛、匯流排。
- 洩漏偵測與節能分析：閥門、蒸汽疏水閥、壓縮空氣、壓縮氣體（O2、NO…等）。
-
洩漏偵測符合及超越ASTM E1002-2005超音波測漏標準試驗方法的要求。
