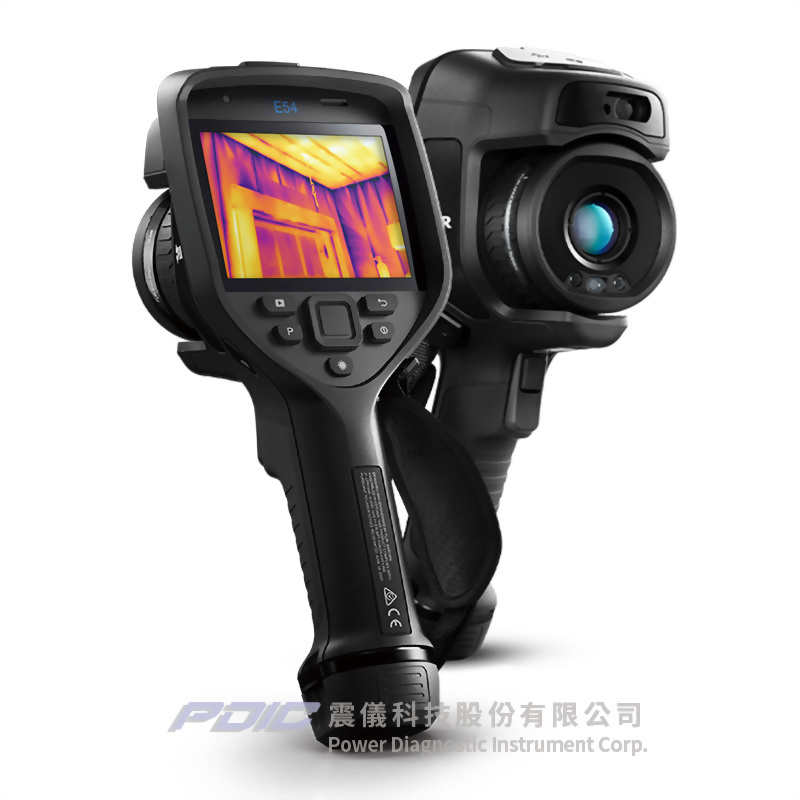

入門型電機/建物檢測/體溫篩檢紅外線熱像儀

型號 : E54

  • FLIR新推機型E54,是引領您進入Exx系列的入門款,具備基本狀態監測、電氣/機械及建築物檢測所需的解析度與靈敏度。
  • 320 x 240像素解析度熱偵測器,能精準測量溫度達650°C。
  • 提供鮮明清晰的影像,並可藉助FLIR專利MSX®技術,強化影像細節與透視程度。
  • 內建FLIR檢查路線模式,可使用預先規劃的檢查路線,協助檢查員在大範圍多個位置的檢查工作中保持條理井然。
  • 特點:
    • 彈指間提高影像對比度:使用One-Touch溫度位準/跨度調整功能,可立即提高影像對比度,凸顯可能的電氣或機械問題點。
    • 輔助診斷功能:測量溫度範圍可達650°C,提供3個點溫,並可即時顯示測量框內的最大/最小溫度。
    • 提升工作效率:內建FLIR檢查路線軟體和麥克風,可加入語音說明及輕鬆建立報告,提升工作效率。
  • 系統簡介:
    • 新Exx系列內建FLIR檢查路線模式,可在多處位置的預定路線中,引導使用者進行檢查,並管理與每項檢查設備相關的圖像及測量資料。
    • 使用者可在FLIR Thermal Studio Pro*軟體內用Route Creator*外掛建立檢查路線,再上傳到熱像儀,以精簡檢查程序及加快後置處理與建立報告的速度(*輔助的軟體選購)。
  • 軟體及外掛說明:
    • *FLIR Route Creator是FLIR Thermal Studio Pro軟體的外掛,可用於預先規劃檢查路線,簡化檢查工作。此軟體外掛,可讓您建立每個地方需要檢查的設備清單,並以最有效率的順序組織管理。您可將它匯出成數位形式,上傳到內建*檢查路線模式的熱像儀;或者,也可將它匯出成可閱讀的檔案格式,並列印出來當作檢核表使用。
    • *檢查路線模式已預先安裝在2020年10月8日以後製造的FLIR Exx系列、T500系列、T800系列及T1000系列熱像儀。並可為較舊版Exx及T系列熱像儀,提供作為選購項目。

機型

E54
E76 E86 E96
光學成像
紅外線解析度

320 × 240 (76,800像素)

464 × 348 (161,472像素)
640 × 480 (307,200像素)
UltraMax®解析度

307,200像素
645,888像素
1,228,800像素
MSX®影像增強技術
有,來自可見光影像的細節增加了影像深度與透視度
內建可見光攝影機 有,500萬像素,固定對焦、內建LED攝/錄影燈
熱靈敏度/NETD <40mK@30°C <30mK@30°C,42°鏡頭
F值 1.3
影像更新率 30Hz
對焦 手動 連續雷射測距、單次雷射測距、單次對比、手動
數位變焦 1-4倍連續 1-8倍連續
偵測器類型及間距 非致冷式微輻射熱測定器,17μm 非致冷式微輻射熱測定器,12μm
光譜範圍 7.5 – 14.0μm
GPS定位資訊 自動標記在影像上
影像顯示與模式
顯示幕 4吋640x480像素Dragontrail®耐刮強化玻璃觸控螢幕,畫面自動轉向
影像模式 紅外線、可見光、MSX®、子母畫面 紅外線、UltraMax®、可見光、MSX®、子母畫面
體溫篩檢模式 有,FLIR Screen-EST模式,並提供取樣平均值功能,適用的溫度範圍:在穩定的室溫30 - 45°C下
檢查路線模式
最小焦距 0.15m
測量及分析
目標溫度範圍 -20°C - 120°C
0°C - 650°C
-20 - 120°C
0 - 650°C
可選購300 - 1,000°C
-20 - 120°C
0 - 650°C
300 - 1,500°C
精度 ±2°C或±2%讀值
雷射瞄準點
面積測量數據
雷射測距功能 有,透過專屬按鈕啟用
METERLiNK
點溫 實時模式下3個
紅外線縮時攝影 10秒- 24小時 10秒- 24小時
通訊介面 USB 2.0、藍牙、Wi-Fi、DisplayPort
儲存裝置 可抽取式SD記憶卡
其它規格
電池類型 可充電鋰離子電池
電池續航力 在環境溫度25°C及典型使用下至少2.5小時
操作/存放溫度範圍 -15°C - 50°C / -40°C - 70°C
耐撞擊/耐振動/防護等級 25g,IEC 60068-2-27 / 2g,IEC 60068-2-6;IP 54 / IEC 60529EN/UL/CSA/PSE 60950-1
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • 彈指間提高影像對比度:使用One-Touch溫度位準/跨度調整功能,可立即提高影像對比度,凸顯可能的電氣或機械問題點。
  • 輔助診斷功能:測量溫度範圍可達650°C,提供3個點溫,並可即時顯示測量框內的最大/最小溫度。
  • 提升工作效率:內建FLIR檢查路線軟體和麥克風,可加入語音說明及輕鬆建立報告,提升工作效率。

  • 具備基本狀態監測、電氣/機械及建築物檢測所需的解析度與靈敏度。
  • 320 x 240像素解析度熱偵測器,能精準測量溫度達650°C。
  • 提供鮮明清晰的影像,並可藉助FLIR專利MSX®技術,強化影像細節與透視程度。
  • 內建FLIR檢查路線模式,可使用預先規劃的檢查路線,協助檢查員在大範圍多個位置的檢查工作中保持條理井然。
電氣/機械檢測應用:

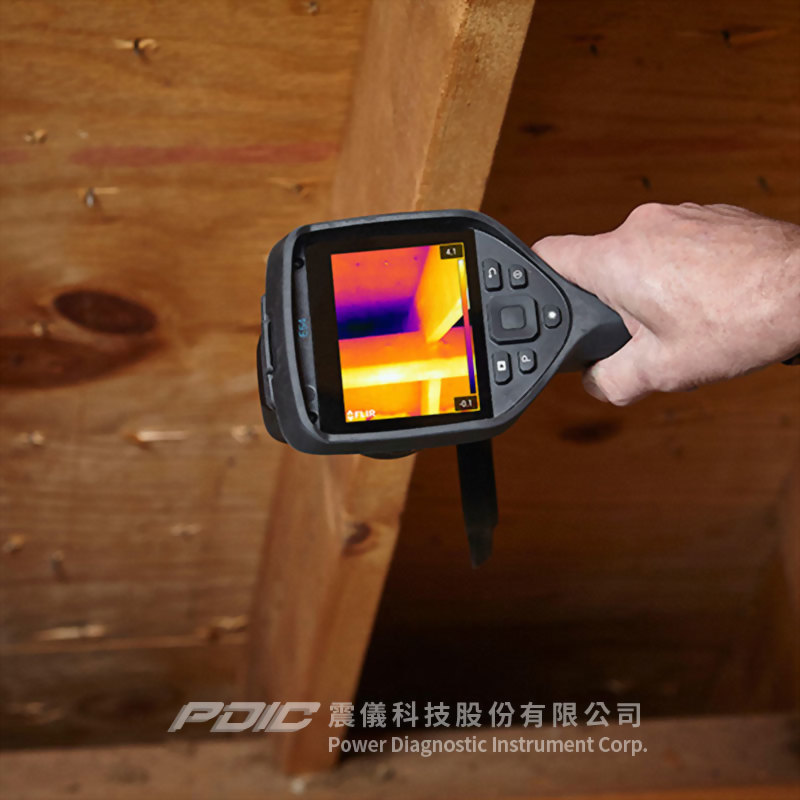

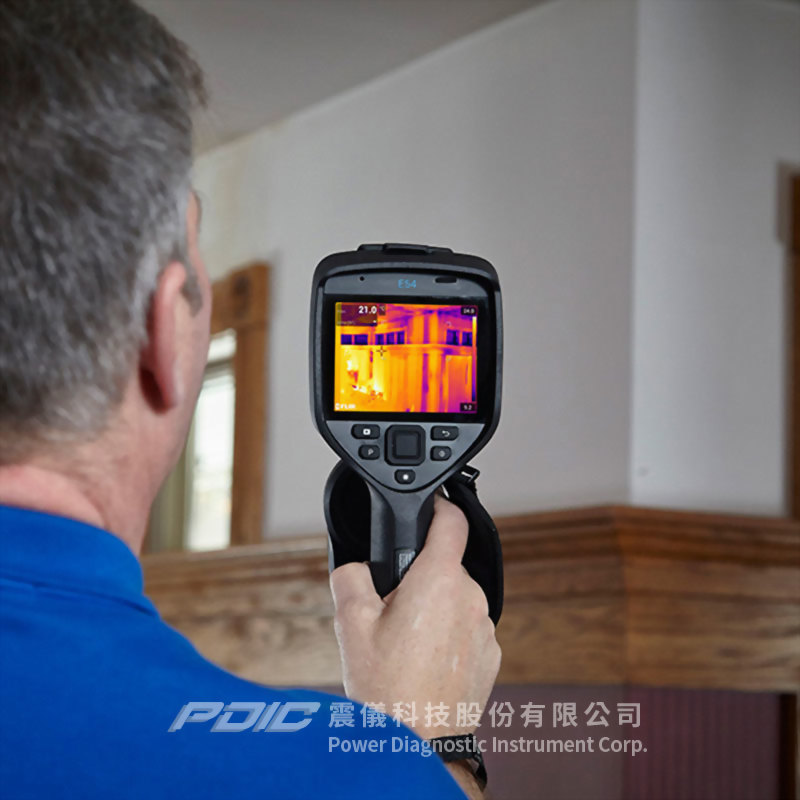

建物檢測應用:
使用FLIR Thermal Studio Pro紅外線熱影像分析/報告軟體的要領:
