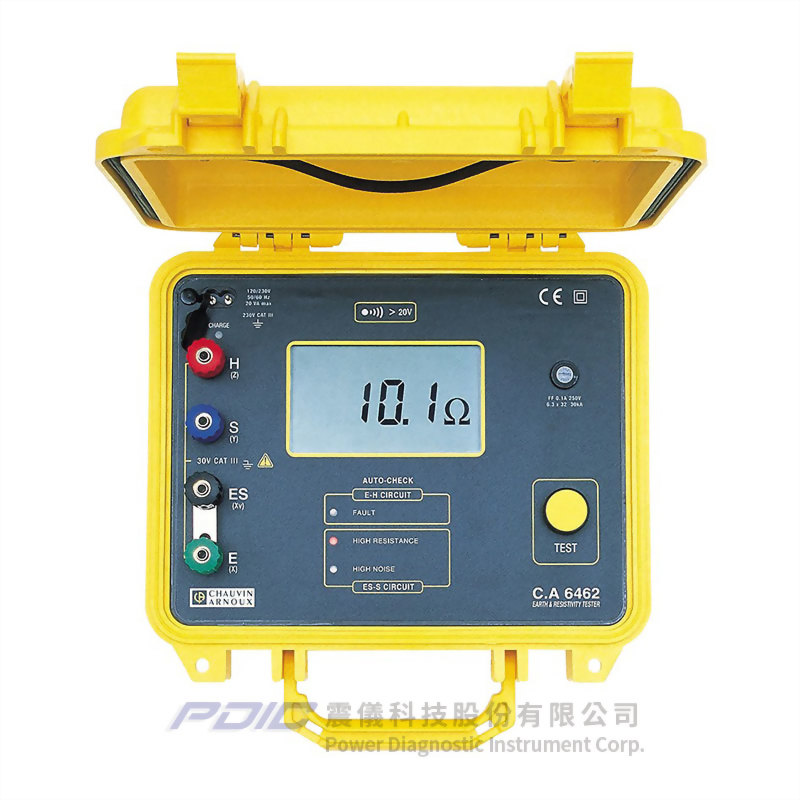

專業接地電阻/電阻率測試器

型號 : C.A 6460/C.A 6462

  • 系統簡介:
    • 完善且設計優良的工具:
      • 採用傳統接地棒型式的測量方式,C.A 6460及C.A 6462可測量電阻率(4線式連接)、接地電阻(3線式連接)及在電氣獨立的接地電極之間的接地耦合(4線式連接)。
      • 配備4種顏色的連接終端,方便連接;並可極其快速簡單的從4線式切換為3線式測量。
      • C.A 6462配備可充電電池及內部充電器。
    • 測量及錯誤診斷:
      • 當接地棒已建置連接完成時,只須簡單的按一下按鈕,便開始測量。
      • 為獲得最大精度,儀器是自動選擇範圍和電流,而測量結果及其單位,是直接顯示在大型背光數位顯示幕上。
      • 以3個LED燈表示有任何可能影響測量結果的瑕疵或干擾存在:
        • 閃爍的故障紅色LED燈:表示在電流電路中有故障存在(在終端的電壓 ≧ 30V peak)。
        • 閃爍的高電阻紅色LED燈:電壓電路電阻過高(≧ 50kΩ)。
        • 閃爍的高雜訊紅色LED燈:電壓電路雜訊 ≧ 13Vpeak。
    • 操作極安全:
      • 符合最嚴格的安全標準,非常適用於不利的惡劣環境下:寄生電壓、高大地電流、高電阻性的輔助連接等。
  • 特點:
    • C.A 6460及C.A 6462採用傳統接地棒方式進行接地、接地電極及接地耦合測量。
    • 具三合一功能:接地、電阻率測試、接地耦合測量。
    • 可透過自動檢測,驗證測量結果:以3個LED燈表示可能有影響測量結果的問題存在。
    • 強固耐用、IP53防塵防水等級的現場使用型機箱,附帶上蓋,適用於棘手的地面環境。
    • 操作簡單,具備大型背光LCD顯示幕,用於顯示測量值及其單位。
    • 每當須要建置一個電氣接地連接或驗證現有的接地連接時,可使用C.A 6460及C.A 6462執行快速、可靠的診斷,並提供最方便、最安全的測試環境。
    • 配備帶防塵罩的主電源插座(C.A 6462)。
    • 配備4個以不同顏色區別的連接終端,適用於香蕉插頭或叉形凸耳接頭。
    • 配備一個快速控制測試按鈕,可用於將儀器開機及開始測量;當按鈕鬆開時,儀器即自動關機。
  • 應用:
    • 接地電阻率測量:採用Wenner法(四接地棒)。
    • 接地連接電阻測量:採用TAGG法(使用2支輔助棒,可測量達2,000Ω,即使在最壞情況下)。
    • 在2個接地之間的耦合測量。



  • 測量特性:
測量範圍 解析度 測試電流 精度
0.00 - 19.99Ω 0.01Ω 10mA ±2% ±1 pt
20.00 - 199.9Ω 0.1Ω 1mA ±2% ±1 pt
200.0 - 1999Ω 0.1mA ±2% ±3 pt
  • 測量頻率:128Hz。
  • 開路電壓:≦ 42Vpeak。
  • 響應時間:4 – 8秒,依測量條件而定。
  • 電源:
    • C.A 6460:8 x鹼性1.5V LR14電池或同容量可充電NiMH或NiCd蓄電池。
    • C.A 6462:可充電NiMH電池(電池續航力6小時@80%負載)。
  • 防護等級:IP53。
  • 符合標準:
    • 電氣安規:雙重絶緣裝置,符合NF EN 61010 / IEC 61557標準。
    • EMC:EN 61 000-3、EN 61 000-4。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • C.A 6460及C.A 6462採用傳統接地棒方式進行接地、接地電極及接地耦合測量。
  • 具三合一功能:接地、電阻率測試、接地耦合測量。
  • 可透過自動檢測,驗證測量結果:以3個LED燈表示可能有影響測量結果的問題存在。
  • 強固耐用、IP53防塵防水等級的現場使用型機箱,附帶上蓋,適用於棘手的地面環境。
  • 操作簡單,具備大型背光LCD顯示幕,用於顯示測量值及其單位。
  • 每當須要建置一個電氣接地連接或驗證現有的接地連接時,可使用C.A 6460及C.A 6462執行快速、可靠的診斷,並提供最方便、最安全的測試環境。
  • 配備帶防塵罩的主電源插座(C.A 6462)。
  • 配備4個以不同顏色區別的連接終端,適用於香蕉插頭或叉形凸耳接頭。
  • 配備一個快速控制測試按鈕,可用於將儀器開機及開始測量;當按鈕鬆開時,儀器即自動關機。

  • 接地電阻率測量:採用Wenner法(四接地棒)。
  • 接地連接電阻測量:採用TAGG法(使用2支輔助棒,可測量達2,000Ω,即使在最壞情況下)。
  • 在2個接地之間的耦合測量。

相關產品

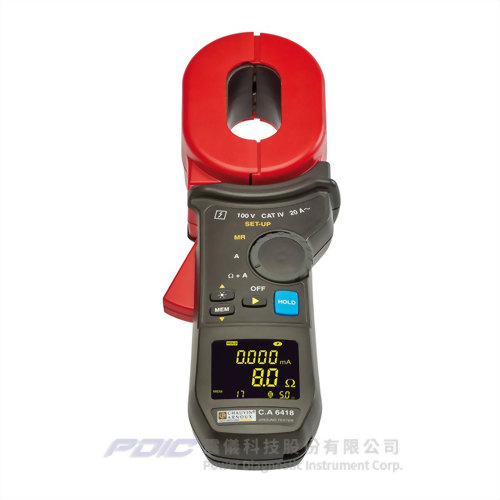

接地測試鉤錶
