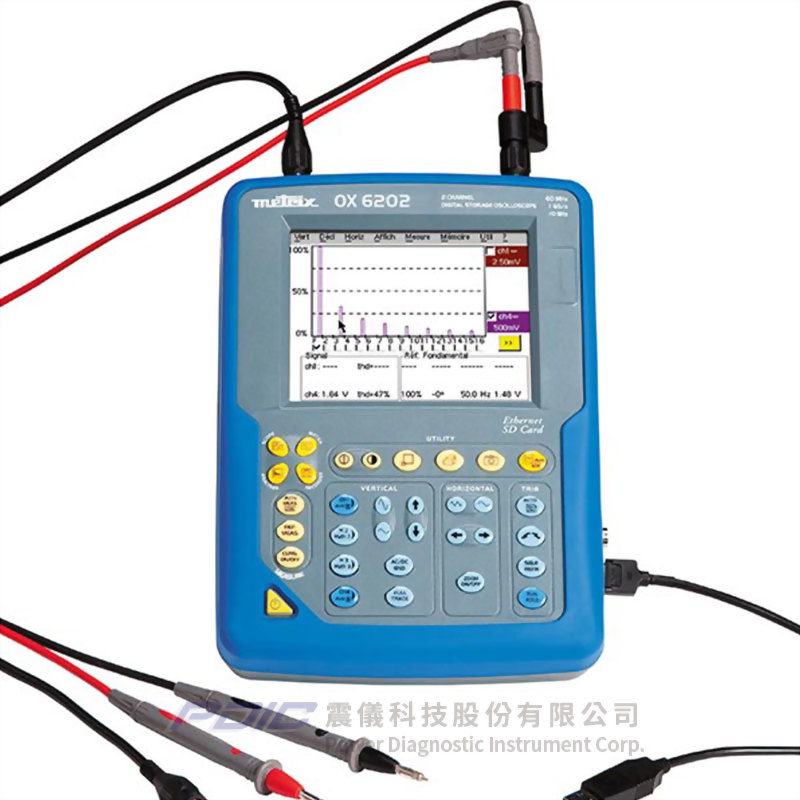

200MHz桌上型多功能分析型示波器(2個測量通道)

型號 : OX 6202B

  • CA metrix OX 6202B為第二代、超輕巧、具備更多功能的分析型示波器。
  • 頻寬200MHz;可選購達到每通道50kpts的更大的記憶體深度。
  • 高效率的四合一功能模式:操作簡單、體積輕巧,集合數位示波器、萬用電錶、記錄器及快速傅立葉轉換(FFT)/諧波分析儀的功能模式於一身。
  • 取樣率:單次模式,1GS/s;ETS模式,50GS/s。
  • 測量通道:2 x 300V CAT II,10位元解析度。
  • 標準實時快速傅立葉轉換(FFT)分析、在通道上的簡單與複雜的數學運算功能。
  • 2個200kHz 4,000計數真有效值數位萬用電錶及標記時間與日期的圖形記錄功能。
  • 前面板28個直接指令按鍵、視窗型式選單與圖形式指令(觸控螢幕)。
  • 多種通訊介面:RS232、USB及乙太網路(內建ScopeNet網路伺服器)。
  • 兼容Android™行動裝置。
  • 可卸載的微型記憶卡,儲存資料可達2GB。
  • 2個諧波分析儀功能:總諧波失真分析可達61次諧波,基頻範圍40 – 450Hz。
  • 2個記錄器功能:提供可調的持續時間與取樣頻率。
  • 應用:
    • 可對許多不同情況下的信號進行測量和分析,幾乎適合每個人使用,例如:工程師、實驗室技術師、工程技術人員、教師、電子設備製造廠等從業人員。
    • 電力與電子檢測:
      • 顯示和分析網路或設備上的電氣信號(電壓、持續時間、總諧波失真等)。
      • 印刷電路板或電子組件的測試與驗證。
    • 技術維護與維修團隊:
      • 電子或電氣設備的故障排除(醫院、研究中心、地方政府單位)。
    • 視聽設備的製造廠或用戶:
      • 音響電路板或混音平台的參數測量。
      • 線路放大器的驗證(劇院、接待廳等)。
      • 視頻設備的維護、電視信號觸發器測量等。

機型 OX 6062B OX 6202B
人機操作介面
顯示器類型 5.7吋彩色LCD觸控螢幕(1/4 VGA),320 x 240,CCFL背光(在待機模式下可調整)
顯示模式 螢幕顯示500個實際的擷取點 – 帶插補的向量、包絡及平均(2、4、16、64)
螢幕顯示曲線 2條曲線 + 2條參考曲線 – 累計模式(最近的擷取以比較明亮的顏色表示)
螢幕指令 觸控螢幕 – 視窗型選單與圖形式指令
示波器模式
垂直偏轉
頻寬 60MHz 200MHz
頻寬限制功能:15MHz、1.5MHz或5kHz
通道數 2個連接到接地的金屬BNC通道
輸入阻抗 1MΩ ± 0.5%,大約15 pF
最大輸入電壓 300V / CAT II  – 不使用1/10探棒時 420Vpk(DC + AC peak@1kHz)– 從100kHz起每十進位減額-20dB
垂直靈敏度 2.5mV - 100V/div,精度±2%
水平偏轉
掃描速度 1ns/div - 200s/div,精度±[ 50 ppm + 500ps ]
觸發
模式 在通道1及通道4:自動、觸發、單次、自動調整位準50%
類型 邊緣、脈衝寬度(16ns - 20s)、延遲(120ns - 20s)、計數(3 - 16,384個事件)、TV影格或線數(525=NTSC 或 625=PAL/SECAM) - 連續調整觸發位置
數位儲存
最大取樣率 ETS模式:50GS/s,單次模式:每通道1GS/s
垂直解析度 10位元
記憶體深度 每個通道2.5kpts,可選購而達到每通道50kpts
使用者儲存 2MB儲存檔案:曲線、文字、設定、列印檔案、圖片檔案等
其它功能
自動設定 全部在5秒以內,包括通道識別 – 頻率>30Hz,25mVpp – 400Vpp
快速傅立葉轉換分析及數學功能 FFT(線性或對數)及測量游標 – 功能:+、-、x、/ 及數學功能編輯器
一般規格
設定檔案儲存 不限制 – “.cfg”檔案約1kB
個人電腦通訊 10Mb乙太網路、RS232(選購)或USB - 個人電腦應用軟體“SX-Metro”(選購)
電源 通用轉接器100 - 240V / 47-63Hz / 20VA max.與可拆開的導線
符合安規/EMC 安規:符合IEC 61010-1: 2001標準 - 300V CAT II
EMC:符合EN 61326-1: 2006標準
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • CA metrix OX 6202B為第二代、超輕巧、具備更多功能的分析型示波器。
  • 頻寬200MHz;可選購達到每通道50kpts的更大的記憶體深度。
  • 高效率的四合一功能模式:操作簡單、體積輕巧,集合數位示波器、萬用電錶、記錄器及快速傅立葉轉換(FFT)/諧波分析儀的功能模式於一身。
  • 取樣率:單次模式,1GS/s;ETS模式,50GS/s。
  • 測量通道:2 x 300V CAT II,10位元解析度。
  • 標準實時快速傅立葉轉換(FFT)分析、在通道上的簡單與複雜的數學運算功能。
  • 2個200kHz 4,000計數真有效值數位萬用電錶及標記時間與日期的圖形記錄功能。
  • 前面板28個直接指令按鍵、視窗型式選單與圖形式指令(觸控螢幕)。
  • 多種通訊介面:RS232、USB及乙太網路(內建ScopeNet網路伺服器)。
  • 兼容Android™行動裝置。
  • 可卸載的微型記憶卡,儲存資料可達2GB。
  • 2個諧波分析儀功能:總諧波失真分析可達61次諧波,基頻範圍40 – 450Hz。
  • 2個記錄器功能:提供可調的持續時間與取樣頻率。

  • 可對許多不同情況下的信號進行測量和分析,幾乎適合每個人使用,例如:工程師、實驗室技術師、工程技術人員、教師、電子設備製造廠等從業人員。
  • 電力與電子檢測:
    • 顯示和分析網路或設備上的電氣信號(電壓、持續時間、總諧波失真等)。
    • 印刷電路板或電子組件的測試與驗證。
  • 技術維護與維修團隊:
    • 電子或電氣設備的故障排除(醫院、研究中心、地方政府單位)。
  • 視聽設備的製造廠或用戶:
    • 音響電路板或混音平台的參數測量。
    • 線路放大器的驗證(劇院、接待廳等)。
    • 視頻設備的維護、電視信號觸發器測量等。
