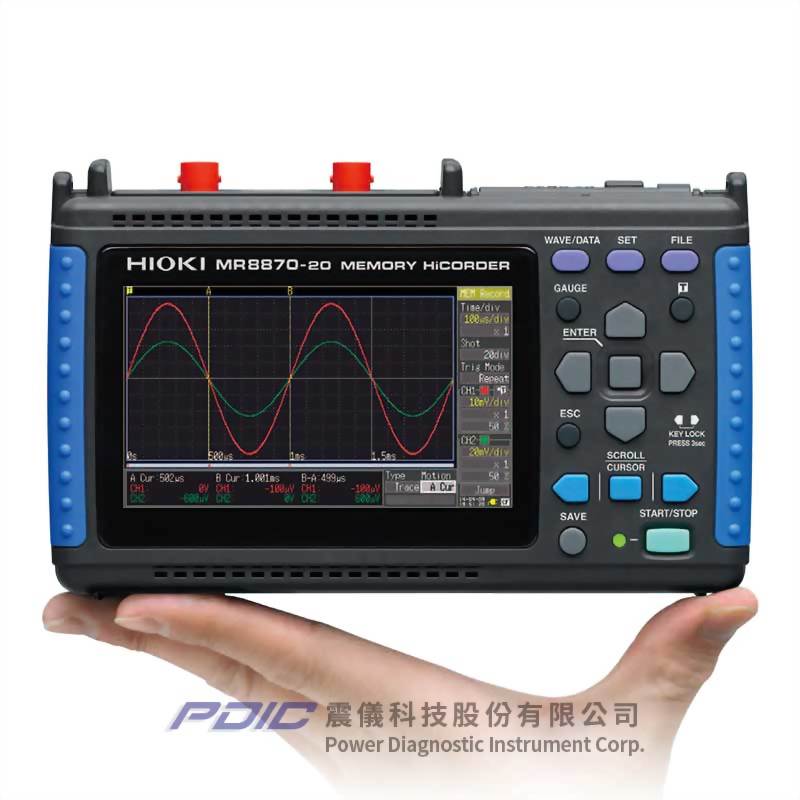

儲存式高速波形監測/記錄器

型號 : MR8870

  • 瞬時波形與RMS變動的記錄模式。
  • 實時儲存測量結果到CF記憶卡。
  • 可透過電腦應用程式將2台儀器同步,一次記錄4個通道。
  • 輕巧、好攜帶、操作簡單。
  • 最快取樣率1MS/s(1μs期間,所有通道同步)。
  • 內建清晰QVGA TFT寬大的LCD顯示幕。
  • 記錄馬達啟動電流。
  • 測量斷路器時間。
  • 分析序列控制器問題。
  • 2個類比通道、4個邏輯通道。
  • 使用電池或交流電源操作。
  • 系統簡介:
    • 為高速波形監測記錄裝置,由於通道之間及從每個通道到接地的完全隔離,可同步測量多個快速變動的現象,
    • 為手持式資料擷取記錄器,內建2個類比通道及12位元每通道2M個字的儲存容量,適用於電梯(升降機)維護、機械、馬達及變頻器故障分析、測試及檢查。

通道數 標準配備2個類比通道及4個邏輯通道
測量範圍 10mV - 50V/div(10 div f.s.),12個範圍,解析度:範圍的1/100
最大的額定電壓 在終端之間:400VDC;在終端與接地之間:300VAC,DC CAT II
頻率特性 DC - 50kHz(-3dB)
時間軸(儲存模式) 100µs - 5 min/div,20個範圍,解析度100點/div;時間軸3階段放大(從×2倍到×10倍),時間軸9階段壓縮(從×1/2到×1/1,000)
記錄區間(RMS模式) 1ms - 1 min.,16個設定值,取樣週期:(固定)200μs(用於AC電壓/電流,1,000 RMS值/秒),包絡模式始終開啟。
註:只記錄每個記錄區間的最大值與最小值。
測量功能 儲存記錄(高速記錄)、RMS記錄(50/60Hz,只有DC)
儲存容量 12位元×每通道2M個字(1個字=2個位元組)
可抽取式儲存裝置 CF卡類型,插槽1(最高2GB)
顯示幕 4.3吋WQVGA-TFT彩色LCD(480×272點)
介面 USB 2.0 mini B插口×1,功能:將儀器連接到電腦,以便將CF卡的檔案轉移到電腦,但無法從電腦控制儀器。
電源 AC轉接器Z1005:100 - 240VAC(50/60Hz),30VA max.(使用AC轉接器時可將電池組9780充電)
電池組9780:3VA,可連續操作約2小時。
外部DC電源:10 - 16V,10VA max.
體積/重量 寬176mm × 高101mm × 深41mm,600g(含電池組9780)
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • 瞬時波形與RMS變動的記錄模式。
  • 實時儲存測量結果到CF記憶卡。
  • 可透過電腦應用程式將2台儀器同步,一次記錄4個通道。
  • 輕巧、好攜帶、操作簡單。
  • 最快取樣率1MS/s(1μs期間,所有通道同步)。
  • 內建清晰QVGA TFT寬大的LCD顯示幕。
  • 記錄馬達啟動電流。
  • 測量斷路器時間。
  • 分析序列控制器問題。
  • 2個類比通道、4個邏輯通道。
  • 使用電池或交流電源操作。

  • 適用於電梯(升降機)維護、機械、馬達及變頻器故障分析、測試及檢查。
  • MR8870儲存式示波器介紹:

相關產品

1000A真有效值交流電流鉤錶

型號 : CM3289

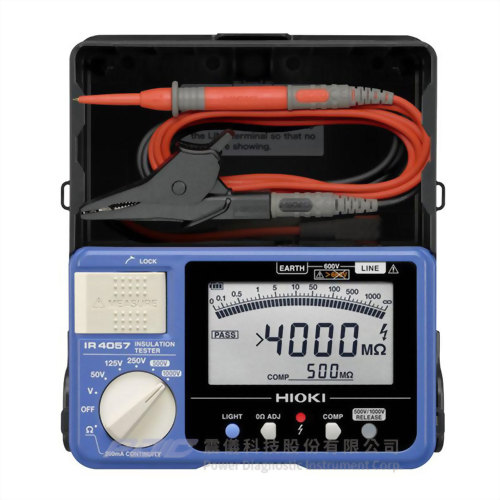

數位式絶緣電阻/導通性測試器(高阻計)

型號 : IR4056-20/IR4057-20

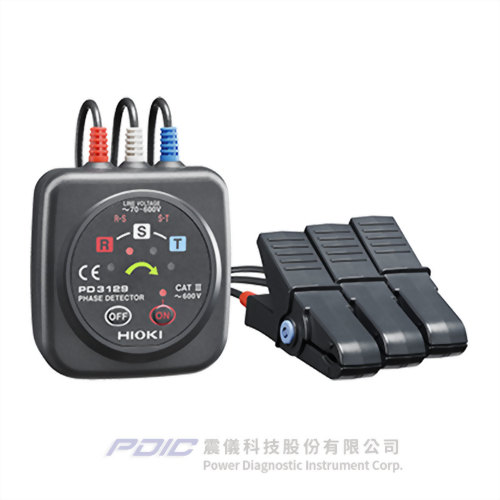

相位檢測器

型號 : PD3129

接地電阻測試器

型號 : FT6031-03

數位式高精度萬用電錶

型號 : DT4281/DT4282

多通道高速波形資料記錄器

型號 : LR8400系列

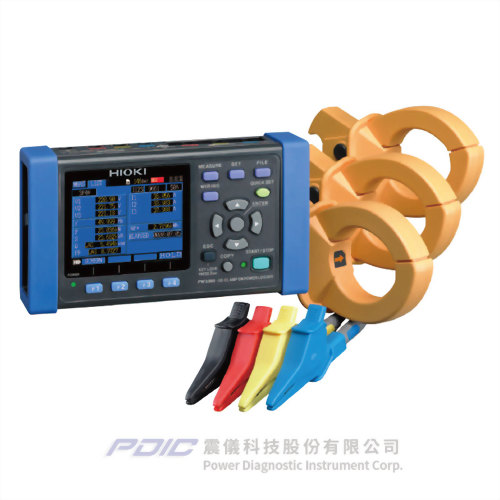

便攜型鉤式電力記錄器

型號 : PW3360-20/PW3360-21

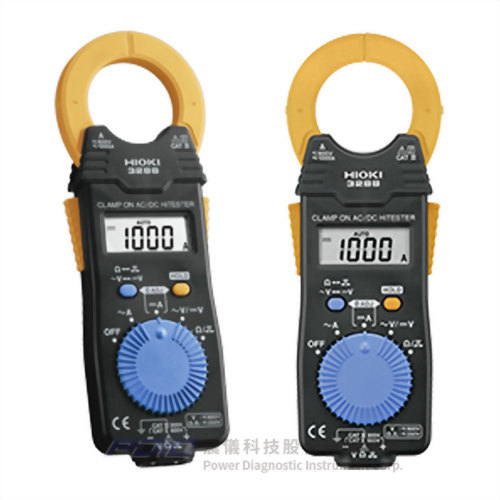

1000A交直流萬用鉤錶

型號 : 3288/3288-20

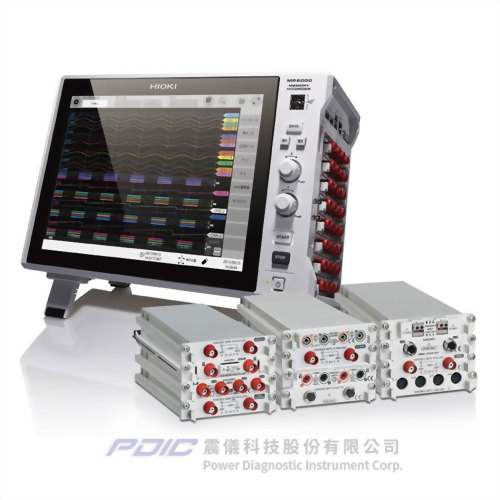

多通道高速暫態波形記錄器

型號 : MR6000/MR6000-01

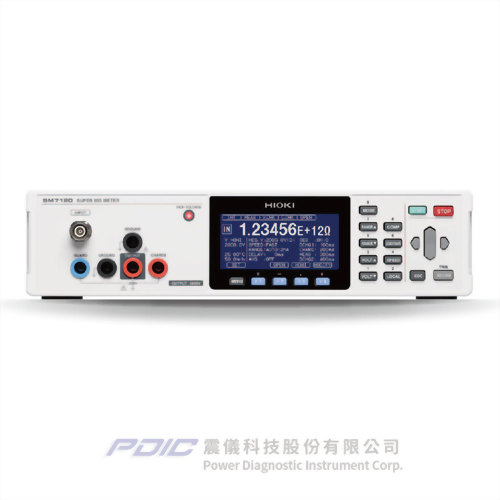

高壓絶緣測試器/高阻計

型號 : SM7120

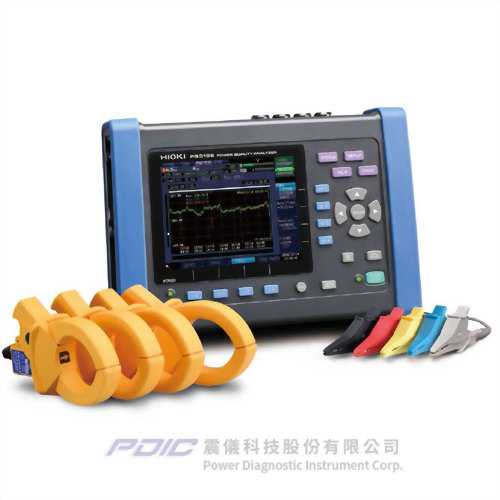

高精度三相電力品質分析儀

型號 : PQ3198/PQ3198-92/PQ3198-94

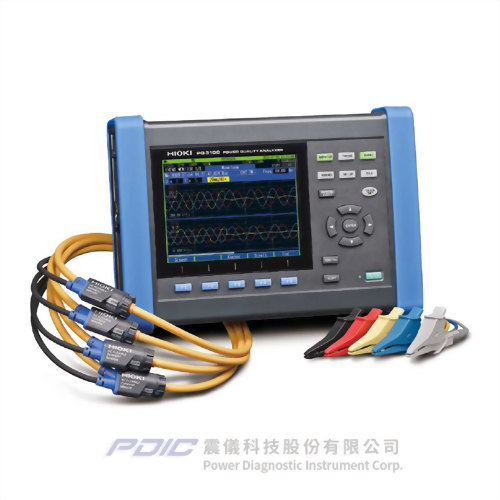

三相電力品質分析儀
