• 局部放電信號去耦合測量阻抗

局部放電信號去耦合測量阻抗

型號 : CD-2

  • 用於將局部放電電流脈衝信號,透過在標準測量電路中的耦合電容器去耦合及轉換為電壓脈衝信號,以傳輸到局部放電測量儀器。
  • 提供額外的信號輸出,用於電壓測量及與測試電壓同步,以進行相位分析測量。
  • 提供2種機型:電壓輸出具固定的低電壓容量(CD-1)或可切換為不同的容量(CD-2)。
  • 變壓器的信號頻寬>20MHz@50Ω,較低的截止頻率<100kHz。
  • 內建過電壓保護電路。
  • 以強固的夾軌器或端子接地。



  • 信號輸入:待測裝置、接地。
  • 信號輸入連接頭:桿夾,4mm插口,外部直徑6mm。
  • 信號輸出:局部放電脈衝、測試電壓。
  • 信號輸出連接頭:BNC插口(母頭)。
  • 體積:長174mm x寬114mm x高87mm。
  • 重量:1.1kg。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。



  • 用於將局部放電電流脈衝信號,透過在標準測量電路中的耦合電容器去耦合及轉換為電壓脈衝信號,以傳輸到局部放電測量儀器。
  • 提供額外的信號輸出,用於電壓測量及與測試電壓同步,以進行相位分析測量。
  • 提供2種機型:電壓輸出具固定的低電壓容量(CD-1)或可切換為不同的容量(CD-2)。
  • 變壓器的信號頻寬>20MHz@50Ω,較低的截止頻率<100kHz。
  • 內建過電壓保護電路。
  • 以強固的夾軌器或端子接地。

  • 用於將局部放電電流脈衝信號,透過在標準測量電路中的耦合電容器去耦合及轉換為電壓脈衝信號,以傳輸到局部放電測量儀器。

相關產品

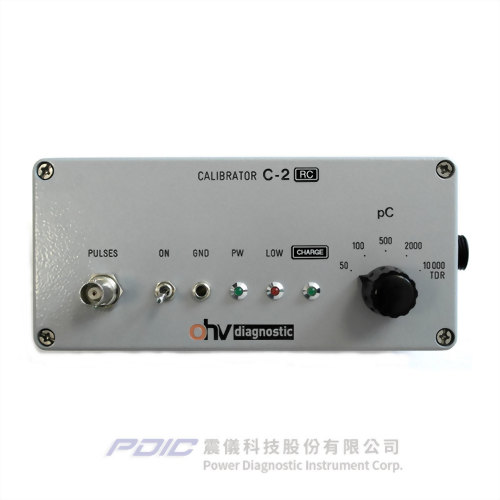

局部放電測量電路校正器

型號 : C-2

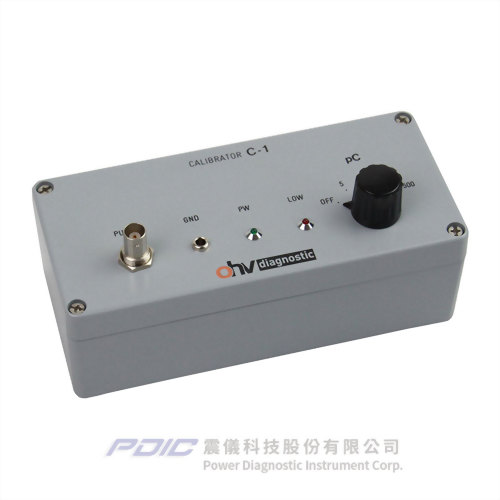

局部放電測量電路校正器

型號 : C-1

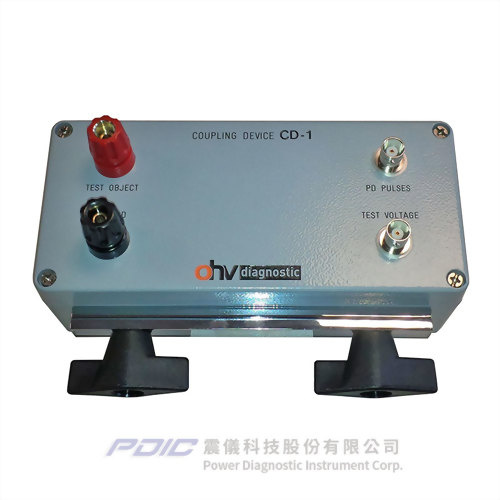

局部放電信號去耦合測量阻抗

型號 : CD-1

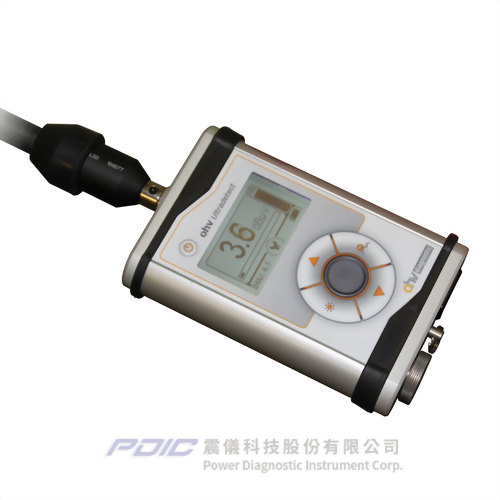

超音波局部放電定位探測器

型號 : ohv Ultradetect

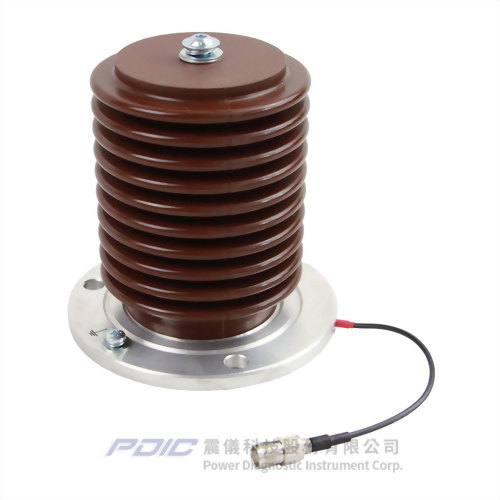

局部放電感測器/耦合器

型號 : CD-17

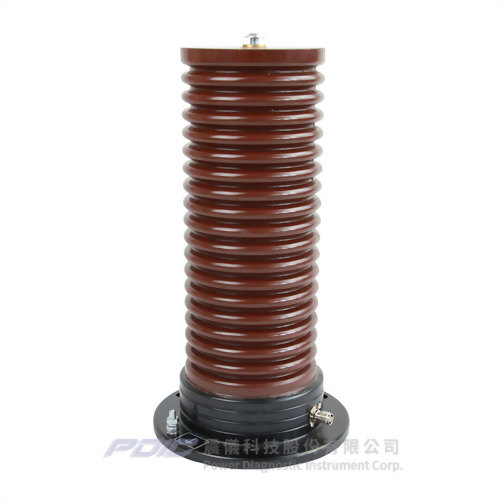

局部放電感測器/耦合器

型號 : CD-24

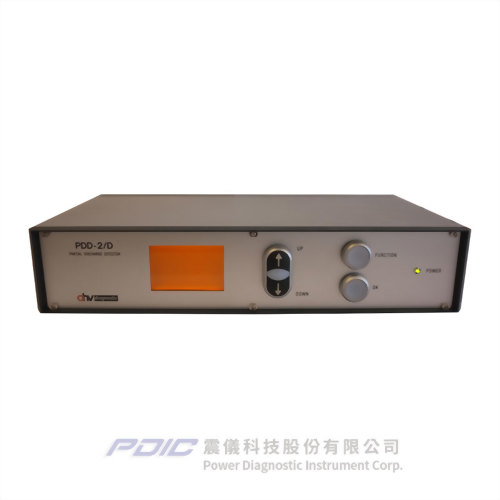

局部放電偵測器
