29kV極低頻高壓測試/絶緣診斷系統

型號 : HVA28TD

  • 為市面上最小巧的攜行式極低頻測試系統,適用於測試中壓電纜,應用廣泛。

  • 可執行極低頻及DC測試、護套測試,並包括護套故障定位模式與TD洩漏電流修正(保護終端)。
  • 使用TD診斷功能,也可執行電纜狀態的評估。
  • 可執行最新導入的監視的耐壓測試(MWT)符合IEEE 400.2-2013標準的耐壓測試結合TD診斷。
  • 性能:在體積、重量(14kg)及性能(最高的測試容量10μF)方面,表現出色的特點。
  • 安全性:具有2個獨立的接地裝置(電子與機械放電)及內建12kV回授保護系統,可保護操作者與儀器。
  • 現場使用:IP67防護等級(關閉上蓋)-防水且極其強固的機箱,無需額外的運輸箱。

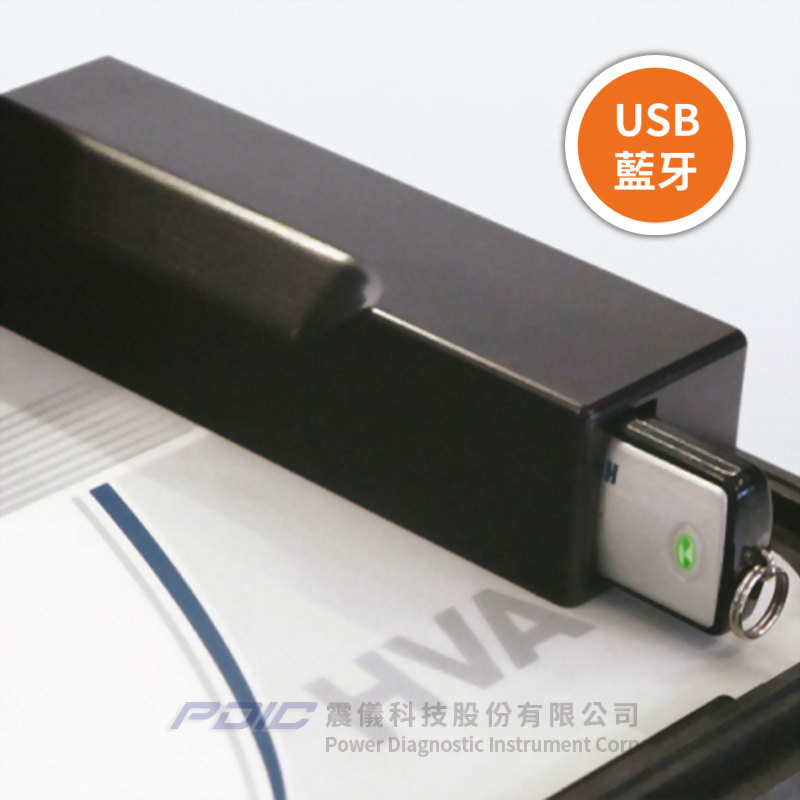

  • 連接性:現場不用連接外部個人電腦,所有結果皆可於測試後透過USB或藍牙下載,以進一步研究及在個人電腦軟體輕鬆建立報告。
  • 不限制運轉時間:HVA高壓產生器的運轉時間不受熱限制,可持續操作。
  • 特點:
    • 輸出電壓29kVpeak,21kVrms。
    • 純正弦輸出電壓(與負載無關)。
    • 內部TD測量具高精度1 x 10-4
    • 0.01 - 0.1Hz多個頻率的Tan δ測量。
    • 洩漏保護 - 洩漏電流修正保護。
    • 輸出電流最大20mA。
    • 0.5μF@0.1Hz@20kV rms。
    • 最高的測試容量10μF。
    • 超輕巧,僅重14kg。
    • 關閉上蓋時,防護等級IP67。
    • 全面的保護:幾乎牢不可破、防水、防塵及防腐蝕機箱。
    • 4.3吋大型彩色顯示幕。
    • USB與藍牙連接介面。
    • 電纜測試符合IEC60502-2:2015、IEEE 400.2-2004、CENELEC HD 620/621、IEEE400.2-2013等標準。
    • 可編程的測試序列。
    • 可選購升級為包括局部放電診斷系統。
    • 12kV暫態保護(50Hz)。
    • 雙重放電裝置(DDD®):內建電子與機械放電裝置。
    • 高壓電纜切換容易。
    • 直觀便利的選單操作。
    • 護套故障定位(搭配選購的接地故障定位器)。
    • 真空瓶測試。
    • 絶緣測試。
  • 應用:
    • 電纜:XLPE、PE、EPR、PILC等。
    • 電容器。
    • 開關設備。
    • 變壓器。
    • 旋轉機械(IEEE 433)。
    • 絕緣礙子。
    • 套管。

  • 輸入電壓:100 - 240V,50/60Hz,400VA。
  • 輸出電壓:
    • 極低頻正弦波:0 - 29kVpeak,21kVrms。
    • DC:± 0 - 28kV。
    • 極低頻方波:0 - 28kV。
    • 精度:± 1%。
    • 解析度:0.1kV。
  • 輸出電流:0 - 20mA。
  • 電阻範圍:0.1MΩ - 5GΩ。
  • 輸出頻率:0.01 - 0.1Hz@0.01Hz步階,預設:0.1Hz(自動的頻率選擇)。
  • Tan δ測量精度:±1 x 10-4
  • 輸出負載:
    • 0.5μF@0.1Hz@20kVrms。
    • 5.0μF @0.01Hz@20kVrms。
    • 最大電容10.0μF。
  • 護套測試:
    • 最大測試電壓:10kV。
    • 跳脫電流:0.1 - 5.0mA。
  • 護套故障定位:
    • 最大測試電壓:10kV。
    • 脈衝/週期:1:3 / 4 s、1:5 / 4 s、1:5 / 6 s、1:9 / 6 s。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。
