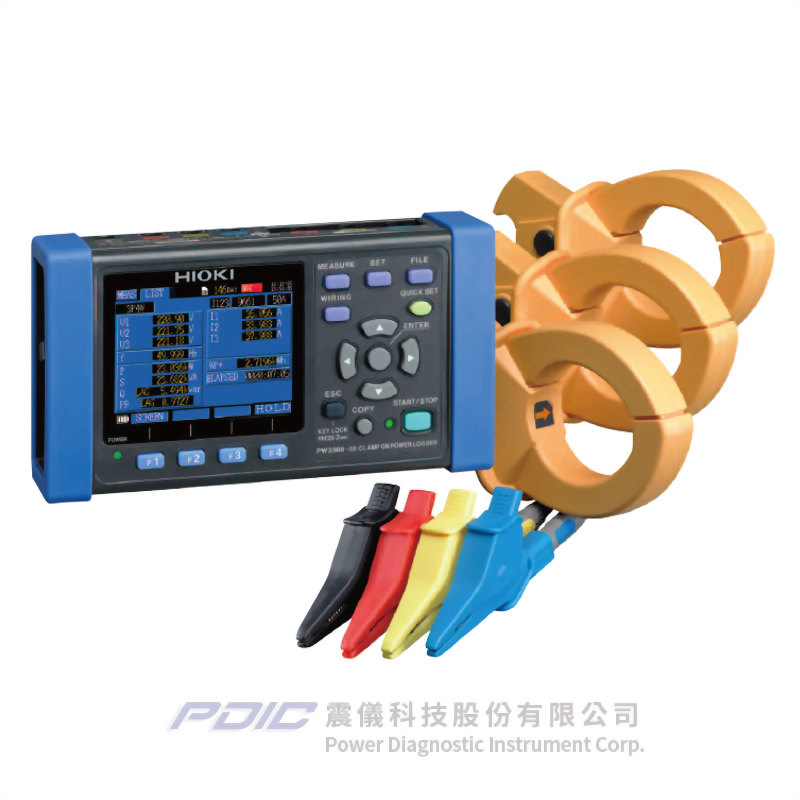

便攜型鉤式電力記錄器

型號 : PW3360-20/PW3360-21

  • HIOKI PW3360系列為多通道電力測量裝置,採用鉤式感測器輸入,能安全而精準的測量從單相到三相線路的電力。
  • HIOKI PW3360系列為設計小巧的三相4線式電能記錄器,可監測電力需求及其它電力參數,以輔助能源審計及驗證節能措施成效。
  • 重要特點:
    • 適用於單相到三相4線電路。
    • 測量電壓範圍:90V - 780V。
    • 可同步測量多達三個單相2線電路(在同一電力系統中)。
    • 小巧扁身的設計,方便放置在任何地方。

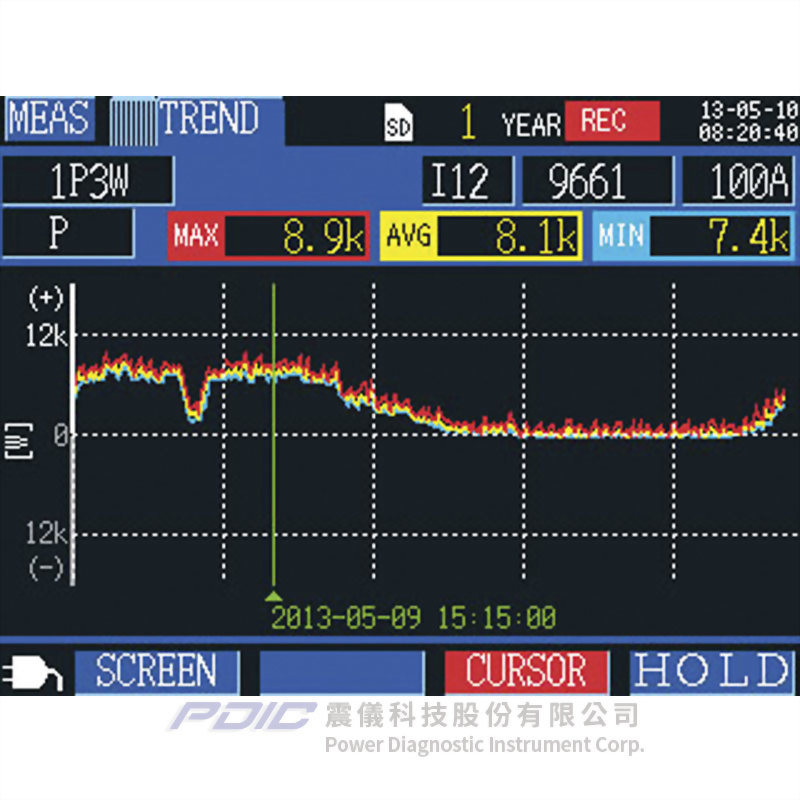

    • 可儲存多達數月的資料在SD記憶卡上。

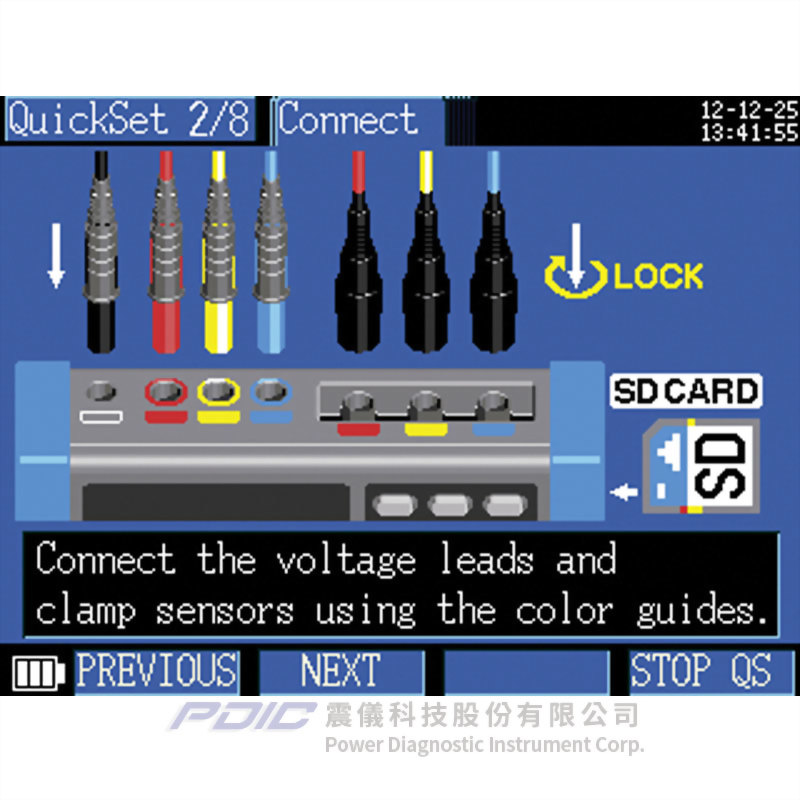

    • 快速設定功能,可引導操作者進行正確的連接。
    • 機型PW3360-21可進行諧波測量達第40次。
    • 內建瓦時計連接檢查功能。

測量線路及電路數目 50/60Hz,單相2線(1/2/3個電路)、單相3線(1個電路)、三相3線(1個電路)、三相4線(1個電路);只有電流:1 - 3個通道。
測量項目 電壓RMS、電流RMS、電壓基波數值、電流基波數值、電壓基波相角、電流基波相角、頻率(U1)、電壓波形峰值(絶對值)、電流波形峰值(絶對值)、實功率、虛功率(有滯後/超前顯示)、視在功率、功率因數(有滯後/超前顯示)或位移功率因數(有滯後/超前顯示)、實功電能(消耗、再生)、虛功電能(超前、滯後)、電能成本顯示、實功率需求量(消耗、再生)、虛功率需求量(超前、滯後)、實功率需求值(消耗、再生)、虛功率需求值(超前、滯後)、功率因數需求、脈衝輸入。
[限機型PW3360-21]:諧波電壓位準、諧波電流位準、諧波功率位準、成份百分比、相角、總諧波失真,達第40次。
電壓範圍 600V AC(有效的測量範圍:90.00V - 780.00V)
電流範圍 500.00mA - 5.0000kA AC(依使用的電流感測器而定),50.000mA - 5.0000A AC(限使用鉤式洩漏電流感測器)。
功率範圍 300.00W - 9.0000MW(依電壓/電流組合及測量的線路類型而定)
基本精度 電壓:±0.3% rdg. ±0.1% f.s。
電流:±0.3% rdg. ±0.1% f.s. +鉤式感測器精度。
實功率:±0.3% rdg. ±0.1% f.s. +鉤式感測器精度(@功率因數= 1)。
顯示更新率 0.5秒(除了讀取SD記憶卡或內部記憶體或在LAN/USB通訊期間以外)
儲存目的地 實時儲存在SD記憶卡或內部記憶體
資料儲存間隔 1秒 - 30秒、1分鐘 - 60分鐘,14個選擇
儲存項目 測量值儲存:只有平均值/平均值、最大值/最小值。[限機型PW3360-21]:諧波資料儲存:只有平均值/平均值、最大值/最小值(二進位格式);螢幕複製:BMP格式(在最小的間隔時間每5分鐘儲存一次);波形儲存:二進位波形資料。
介面 SD/SDHC記憶卡。
LAN 100BASE-TX:HTTP伺服器功能、透過通訊程式從遠端進行設定、下載資料。
USB 2.0:當連接至個人電腦時,SD記憶卡及內部記憶體是識別為可卸除式儲存裝置;透過通訊程式從遠端進行設定、下載資料。
脈衝輸出:當測量整體功耗時,是與實功率消耗成正比;隔離的開集極信號。
功能 連接檢查、快速的設定引導、時鐘、脈衝輸入
電源 AC轉接器Z1006:(100 - 240V AC,50/60Hz),40VA(含AC轉接器)。
電池組9459:DC 7.2V,3VA,充電時間6小時10分鐘,可持續使用8小時(關閉背光)。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • 適用於單相到三相4線電路。
  • 測量電壓範圍:90V - 780V。
  • 可同步測量多達三個單相2線電路(在同一電力系統中)。
  • 小巧扁身的設計,方便放置在任何地方。
  • 可儲存多達數月的資料在SD記憶卡上。
  • 快速設定功能,可引導操作者進行正確的連接。
  • 機型PW3360-21可進行諧波測量達第40次。
  • 內建瓦時計連接檢查功能。

  • 檢查在太陽能光電(PV)系統銷售的電量。
  • 審計多個負載的能源曲線時精簡連接程序。
  • PW3360系列介紹:
