油氣產業專用分佈式光纖溫度監測系統

型號 : WELL.DONE DTS

  • 高度可靠的工業設計 - 採用經電信產業認可的重要元件(通過Telecordia GR-468標準測試,使用壽命長達25年以上)。
  • 信號處理採用專利Raman光頻域反射(OFDR)技術,能傳送沿著整條感測器電纜長度到最遠達30km範圍的精準溫度讀值。
  • 可配置最多16個內部光纖通道。

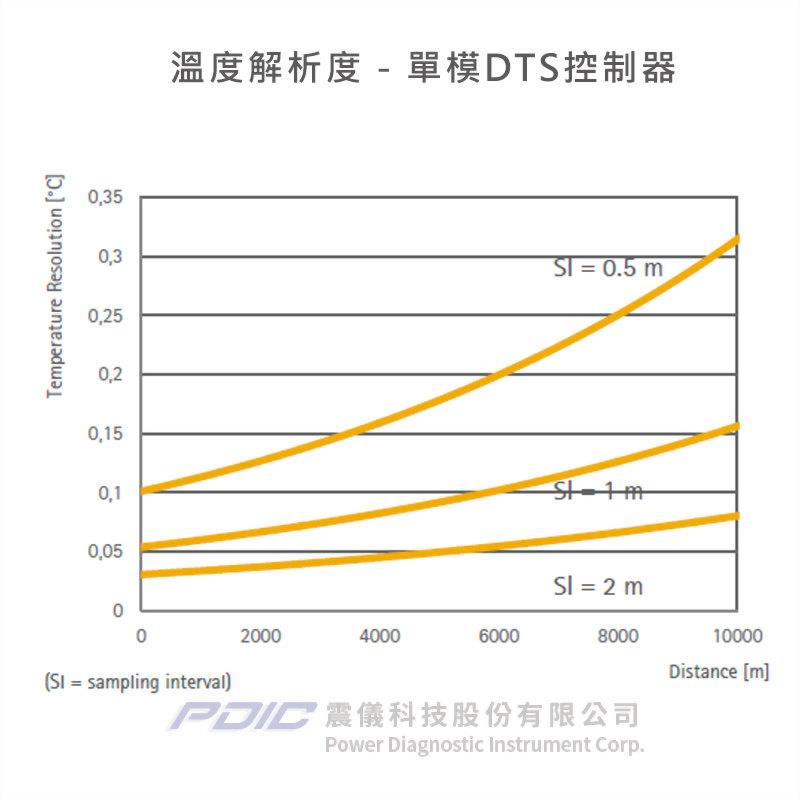

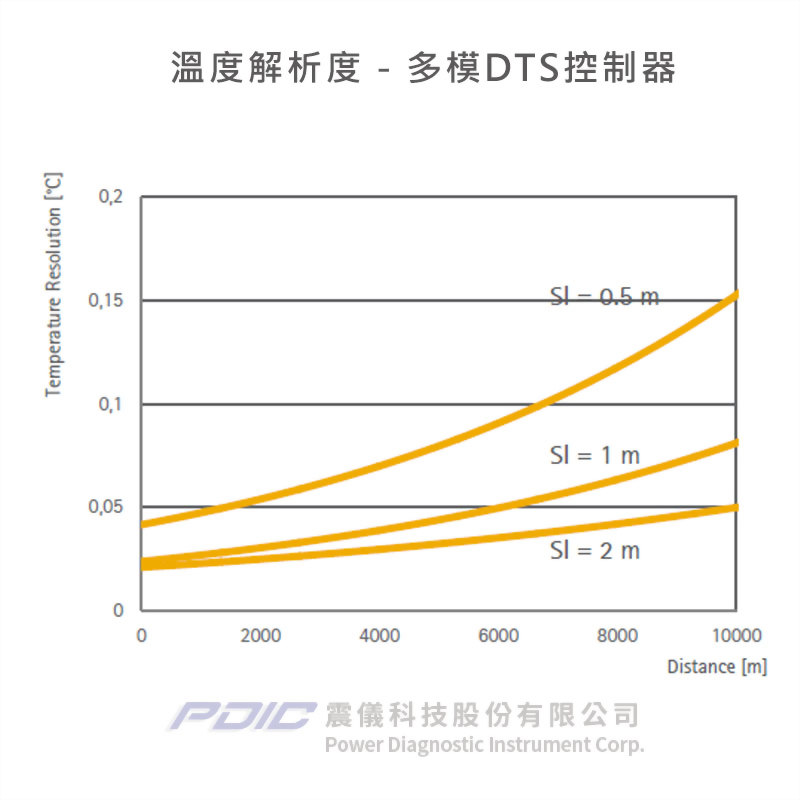

  • 溫度解析度優於0.08°C(取樣間隔1m,請參考如上產品圖示範例3-4)。
  • 雷射產品等級1M,符合DIN IEC/EN 60825-1標準。
  • 更寬廣的操作溫度範圍(-10 - +60°C) - 無需維護、戶外安裝簡單。
  • 採被動式冷卻、無風扇無活動式機件的DTS主機設計。
  • 在整個操作溫度範圍皆具有優異的環境穩定性。
  • 容易調試及具備自行診斷功能。
  • 由DTS主機執行雙端校正的操作模式。
  • 遠端透過TCP/IP進行組態配置及操作。
  • 內部儲存的快閃記憶體2 - 16GB。
  • 令人折服的追蹤記錄 - 全球超過4,500台以上固定安裝的實績。
  • 系統簡介:
    • LIOS WELL.DONE產品系列代表著兩全其美 - 兼具強固與耐用的設計,同時,具有優於0.08°C的溫度解析度及超快的測量時間。
    • WELL.DONE分佈式溫度感測(DTS)技術,提供完整的溫度曲線,可優化與改善蒸汽輔助重力排油法SAGD。高精度的數據與優異的解析度,除了在整個井管沿線有高空間解析度的溫度外,也容許在水平井的頂部進行溫度監測。
    • WELL.DONE DTS系統是當今市場上在複雜與簡單的井的溫度感測與資料記錄應用中最可靠的DTS系統。
    • 光纖井下感測器電纜,容許在高溫下進行測量,結合WELL.DONE單模光纖使用,系統甚至不受"氫致暗化"效應所影響。
    • 系統只使用一條光纖,便覆蓋感測器電纜沿線的上千個測量點,相較於其它感測器技術,在安裝及維護成本上更有效率得多。此外,光纖能耐受極高的溫度,適用於挑戰極端溫度的廣泛的各種應用。
    • 當流體取出或注入時,井的溫度曲線即依組成及生產時間與速率而改變,WELL.DONE可監測及偵測熱平衡中的此種干擾。
    • WELL.DONE DTS系統採用光纖電纜作為井下感測器,並提供許多不同的電纜設計與光纖類型,因此,幾乎適合所有類型的井下應用,包括高氫濃度與高達450°C的高溫環境。
    • LIOS提供合適的多模與單模電纜,其特殊的單模高溫光纖,具有不受氫影響的優點 (氫通常會導致光纖變暗)。
    • 光纖的塗層與擠出,可依需求而客製調整,能最理想地滿足所需的耐溫條件和機械衝擊。
    • DTS系統的可靠性,至為關鍵,在5,000台DTS系統運行的實績下,我們計算出平均故障間隔時間長達40年以上。
    • WELL.DONE DTS系統採用Telcordia等級元件、被動式冷卻及無活動式機件,基本上免維護。
    • 系統的自行診斷功能,可使操作員無後顧之憂的專心在其它重要的任務上。

  • WELL.DONE DTS機型 - 分佈式溫度感測系統-單模(SM)或多模(MM):
    • 距離範圍(每通道):
      • 單模:5、10、15、20、25、30km。
      • 多模:2、4、6、8、10、12、16、20、25、30km。
    • 內部光纖通道:1、2、4、6、8、12、16(選購)。
    • 解析度:請參考如上產品範例圖示3-4,符合SEAMFOM MSP_01以下。
    • 取樣間隔:1m、0.25m(選購)。
    • 最短測量時間:5秒。
  • 通訊:
    • 可編程輸入:4個(可選購最多40個)
    • 可編程輸出(無電位):10個(可選購最多106個)
    • 通訊介面:乙太網路(2x)、RS232、USB。
    • 通訊協定:MODBUS、XML(可要求提供PRODML / WITSML、LAS或OPC)。
  • 機身規格:
    • 控制器:19吋機架,高度3U。
    • 體積:高13.1cm x 寬48.3cm x 深33.8cm。
    • 重量:13kg。
  • 電氣規格:
    • 操作電壓(DC控制器):DC 12 - 48V(最大10 ... 60V DC)。
    • 主電源電壓(AC控制器):AC 100 - 240V或DC 110 - 220V。
    • 功耗(DC控制器):25W(最大45W@60°C)。
  • 光纖規格:
    • 光纖連接器:E2000/APC。
    • 雷射等級:1M。
    • 光纖類型 - 多模DTS控制器:多模光纖梯度型50/125μm。
    • 光纖類型 - 單模DTS控制器:9/125μm。
  • 操作環境:
    • 存放溫度:-35 - +75 °C。
    • 操作溫度:-10 - +60 °C。
    • 濕度:5 - 95% RH(無凝露)。
    • 防護等級(IEC 60529):IP51。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。



  • 高度可靠的工業設計 - 採用經電信產業認可的重要元件(通過Telecordia GR-468標準測試,使用壽命長達25年以上)。
  • 信號處理採用專利Raman光頻域反射(OFDR)技術,能傳送沿著整條感測器電纜長度到最遠達30km範圍的精準溫度讀值。
  • 可配置最多16個內部光纖通道。
  • 溫度解析度優於0.08°C(取樣間隔1m,請參考如上產品圖示範例3-4)。
  • 雷射產品等級1M,符合DIN IEC/EN 60825-1標準。
  • 更寬廣的操作溫度範圍(-10 - +60°C) - 無需維護、戶外安裝簡單。
  • 採被動式冷卻、無風扇、無活動式機件的DTS主機設計。
  • 在整個操作溫度範圍皆具有優異的環境穩定性。
  • 容易調試及具備自行診斷功能。
  • 由DTS主機執行雙端校正的操作模式。
  • 遠端透過TCP/IP進行組態配置及操作。
  • 內部儲存的快閃記憶體2 - 16GB。
  • 令人折服的追蹤記錄 - 全球超過4,500台以上固定安裝的實績。

  • WELL.DONE DTS系統適合油氣上游產業的溫度監測運用:
    • 提供完整的溫度曲線 - 最遠長達30km範圍,可優化與改善蒸汽輔助重力排油法(SAGD)的油氣井管理。
    • 高精度的數據與優異的解析度,除了在整個井管沿線有高空間解析度的溫度外,也容許在水平井的頂部進行溫度監測。
    • 是當今市場上在複雜與簡單的井的溫度感測與資料記錄應用中最可靠的DTS系統。
    • 系統只使用一條光纖,便覆蓋感測器電纜沿線的上千個測量點,相較於其它感測器技術,在安裝及維護成本上更有效率得多。此外,光纖能耐受極高的溫度,適用於挑戰極端溫度的廣泛的各種應用。
    • 採用光纖電纜作為井下感測器,並提供許多不同的電纜設計與光纖類型,因此,幾乎適合所有類型的井下應用,包括高氫濃度與高達450°C的高溫環境。
    • 提供合適的多模與單模電纜,其特殊的單模高溫光纖,具有不受氫影響的優點(氫通常會導致光纖變暗) -  系統不受"氫致暗化"效應所影響。
    • 光纖的塗層與擠出,可依需求而客製調整,能最理想地滿足所需的耐溫條件和機械衝擊。
