氧化鋅避雷器測試器

型號 : SCAR 10

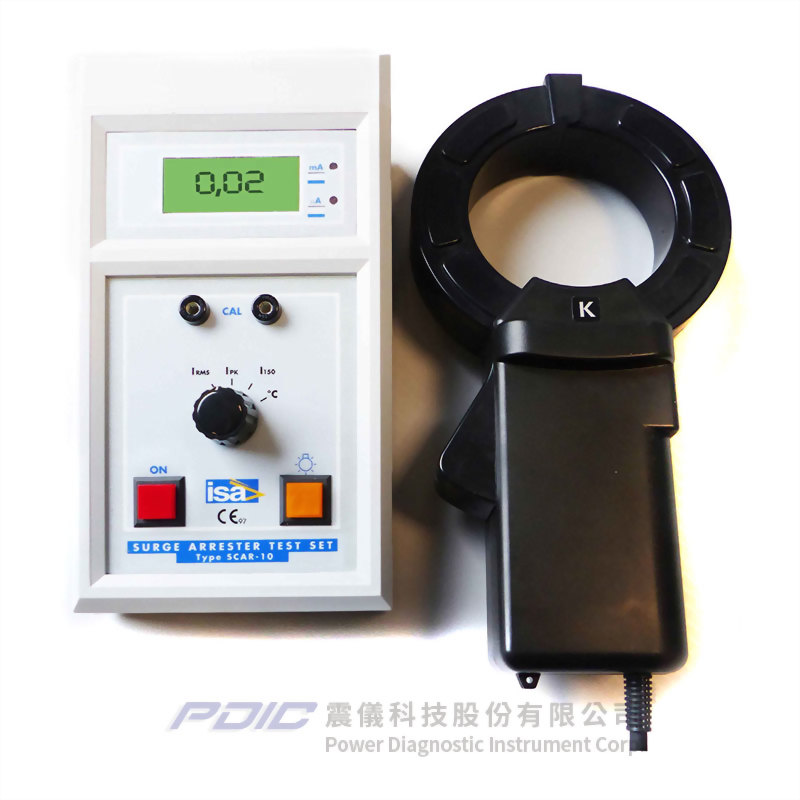

  • SCAR 10為金屬氧化物壓敏電阻(MOV)測試系統,是對金屬氧化物避雷器執行分析與診斷的理想設備,配備一個特殊設計的用於測量洩漏電流的夾式比流器。
  • 適用於線上診斷氧化鋅避雷器。
  • 符合IEC 60099-5 A1“運轉中的金屬氧化物避雷器的診斷指標”。
  • 以補償方式執行洩漏電流的第3次諧波分析。
  • 廣大的現場應用經驗。
  • 簡單、快速、可靠的診斷方法。
  • 安全、輕量。
  • 在全球100個國家的高品質技術支援。
  • SCAR 10包含一台測量儀器及一個專用的夾式比流器。
  • 可執行的測量:
    • 總電流的真有效值。
    • 總電流的峰值。
    • 第3次諧波的真有效值。
    • 溫度。
  • 應用:
    • SCAR 10適用於定期檢測安裝在高壓輸配電網上運轉中的氧化鋅避雷器的效能。
    • SCAR 10是依據IEC標準60099-5 A1 ED.1.0第6節“運轉中的金屬氧化物避雷器的診斷指標 - B1與B2方法”執行避雷器測試。
  • 線上洩漏電流測量方法:
    • SCAR 10可於避雷器的操作中進行控制,透過特殊的夾式比流器,分析在避雷器接地連接中的洩漏電流。
    • 洩漏電流的數值通常從零點幾mA到幾mA,並且以第三次諧波失真來表現特性-其數值是避雷器劣化的指標。
    • 洩漏電流的電阻性成份,可能由於導致老化及最終造成避雷器故障的不同應力而增加。




  • SCAR 10包含一台測量儀器及一個專用的夾式比流器。
  • 可執行的測量:
    • 總電流的真有效值。
    • 總電流的峰值。
    • 第3次諧波的真有效值。
    • 溫度。
  • 顯示幕:
    • 3.5位數液晶顯示幕。
    • 背光。
    • 以LED燈指示測量範圍:μA或mA。
    • 低電池電量信號指示。
  • 測量:
    • 範圍:
      • 總電流有效值(rms)及峰值測量範圍:
      • 電流<1mA時為1.999Ma,或較大電流時為19.99mA;當總電流的有效值超過1mA時,即自動選擇範圍(標稱峰值等於1.41mA;最大1.999mA)。
      • 第3次諧波範圍:電流<1mA時為199.9μA,或較大電流時為1999μA。
      • 自動選擇範圍。
  • 濾波器:
    • 第3次諧波濾波響應:
      • <-60dB@60Hz。
      • 0dB@150Hz。
      • <-20dB@250Hz及更高頻率。
    • 依要求提供(60Hz網路):
      • <-60dB@60Hz。
      • 0dB@180Hz。
      • <-20dB@300Hz及更高頻率。
  • 精度:
    • 50Hz有效值(rms)及峰值測量:合計最大±5%@0.1~10mA。
    • 150Hz有效值(rms)測量:合計最大±10%@10~1,000μA。
    • 依要求提供(60Hz網路):
      • 60Hz有效值(rms)及峰值測量:合計最大±5%@0.1~10mA。
      • 180Hz有效值(rms)測量:合計最大±10%@10~1,000μA。
  • 對外部干擾的耐受度:
    • 電場:<10kV/m。
    • 均勻磁場:<50μT。
    • 非均勻磁場 - 由距離夾式比流器50mm處導體內的20A電流的循環所產生,儀器的指示將是最大1mA rms@50(60)Hz。
  • 校正輸出:
    • 校正測試輸出:SCAR 10在50(60)Hz產生1mA峰值的三角波形電流輸出,流動在一個配備的短路導線上,用於進行校正測試。測試電流的有效值:0.606mA ±5%。
    • 第3次諧波成份的有效值:65μA ±5%。
  • 電源:
    • 電池電源:使用4顆AA鹼性電池。
    • 電池續航力:10%背光時,可超過50小時;連續背光,可達25小時。
    • 標稱頻率:50Hz(可依要求提供60Hz -工廠設定,下單時須指定)。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。



  • SCAR 10為金屬氧化物壓敏電阻(MOV)測試系統,是對金屬氧化物避雷器執行分析與診斷的理想設備,配備一個特殊設計的用於測量洩漏電流的夾式比流器。
  • 適用於線上診斷氧化鋅避雷器。
  • 符合IEC 60099-5 A1“運轉中的金屬氧化物避雷器的診斷指標”。
  • 以補償方式執行洩漏電流的第3次諧波分析。
  • 廣大的現場應用經驗。
  • 簡單、快速、可靠的診斷方法。
  • 安全、輕量。
  • 在全球100個國家的高品質技術支援。
  • SCAR 10包含一台測量儀器及一個專用的夾式比流器。
  • 可執行的測量:
    • 總電流的真有效值。
    • 總電流的峰值。
    • 第3次諧波的真有效值。
    • 溫度。
  • 線上洩漏電流測量方法:
    • SCAR 10可於避雷器的操作中進行控制,透過特殊的夾式比流器,分析在避雷器接地連接中的洩漏電流。
    • 洩漏電流的數值通常從零點幾mA到幾mA,並且以第三次諧波失真來表現特性-其數值是避雷器劣化的指標。
    • 洩漏電流的電阻性成份,可能由於導致老化及最終造成避雷器故障的不同應力而增加。

  • 應用:
    • SCAR 10適用於定期檢測安裝在高壓輸配電網上運轉中的氧化鋅避雷器的效能。
    • SCAR 10是依據IEC標準60099-5 A1 ED.1.0第6節“運轉中的金屬氧化物避雷器的診斷指標 - B1與B2方法”執行避雷器測試。
