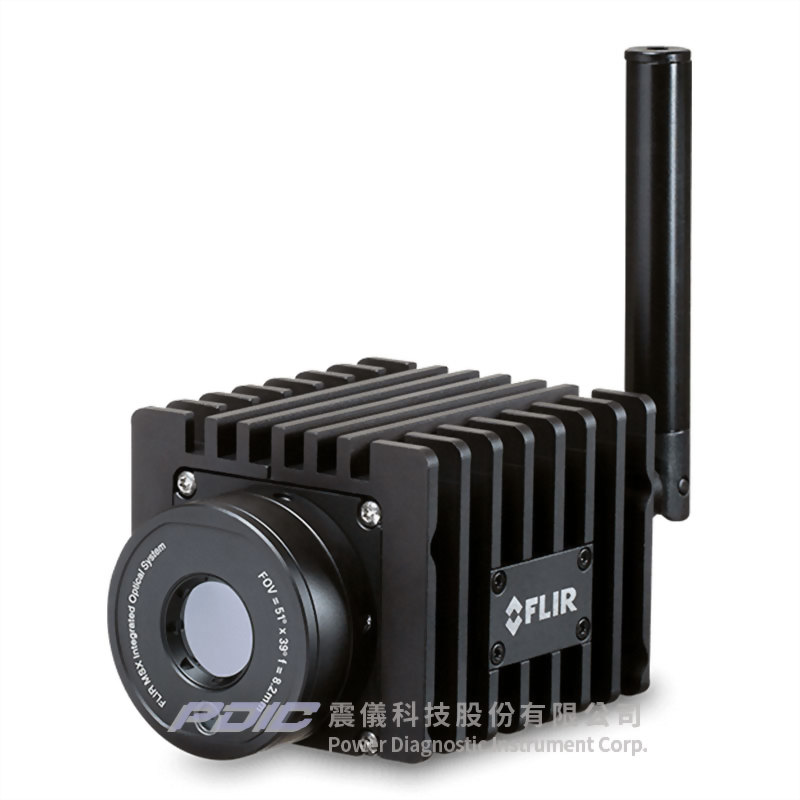

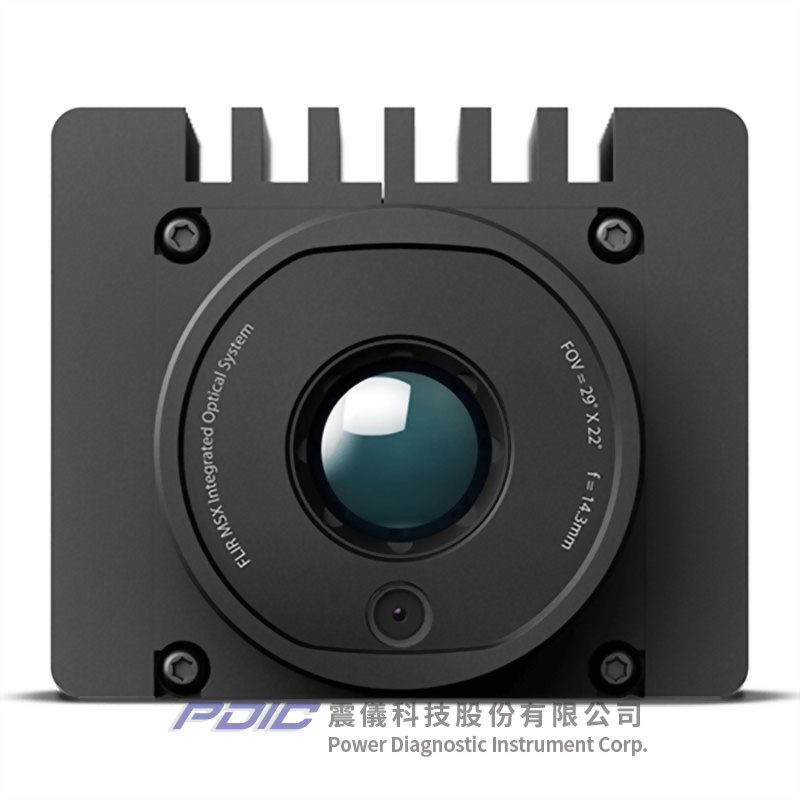

自動化監測影像串流傳輸型紅外線熱像儀

型號 : A50/A70(標準型/高階型)

  • FLIR A50/A70影像串流傳輸型紅外線熱像儀,對於想要擁有熱像儀控制性能、透過乙太網路串流傳輸影像及採用偏好的應用軟體進行熱特性分析和蒐集原始資料的使用者而言,無疑是一個非常理想的選擇!
  • 提供無線網路連線功能選擇、內建可見光攝影機、包含輻射測量數據的壓縮的影像串流,並兼容網路視訊監控ONVIF S標準協定,此一靈巧輕量的固定對焦型自動化熱像儀,能優化製程控制與質量保證,提高產能、產品品質、縮短製造時程及降低成本。
  • 改善生產效率:
    • 快速取得熱特性資料,無須瞎猜;紅外線解析度高達640×480(307,200像素),精度±2°C,可協助使用者更快速的優化生產調控與產品質量。
    • 內建可見光攝影機,可輕易的辨別特徵與元件。
    • 具FLIR MSX®多光譜動態成像技術,可協助深化對紅外線熱影像的詮釋與理解。
  • 快速取得有意義的資料:
    • 以更短的前置準備時間,透過簡單常見的工業標準介面,協助更快的開始進行產品測試。
    • 使用配備的FLIR Research Studio軟體,執行定性與定量的熱特性分析。
    • 在多個平台間快速的檢視、記錄、分析及分享重要的熱特性資料。
    • 從多台連接的熱像儀及已記錄的資料檔案中,同步進行比較及檢查熱特性資料。
  • 輕巧、強固、靈活,滿足多種應用環境及安裝需求:
    • 採用強固的M型連接器,具備標準的IP66防塵防水保護等級,能確保在惡劣環境下的穩當操作。
    • 提供多種固定安裝選擇,可輕易安裝在任何地方。
    • 透過乙太網路供電,並具備無線網路連通功能,無需繁雜的連接多條導線。
    • 從實驗室中的設計、測試,一直到生產中的製程控制,採用常見的GigE Vision、GenICam標準通訊協定及軟體開發工具環境(SDK)。
    • 可進行熱像儀控制及經由乙太網路串流傳輸熱影像與可見光視訊影像到第三方機器視覺應用軟體程式。

偵測器 A50 A70
紅外線解析度 464x348 640x480
熱靈敏度/NETD < 35mK@29°
< 35mK@51°
 < 45mK@95°
< 45mK@29°
< 45mK@51°
< 60mK@95°
焦平面陣列 非致冷式微輻射熱測定器
偵測器間距 17μm 12μm
光譜範圍 7.5 – 14.0μm
影像更新率 30Hz
成像及光學
F值 1.4
鏡頭視角選擇 29°、51°、95°
空間解析度IFOV 29°:1.2 mrad/像素
51°:2.1 mrad/像素
95°:4.0 mrad/像素
29°:0.84 mrad/像素
51°:1.5 mrad/像素
95°:2.9 mrad/像素
鏡頭類型 固定式,無法更換
對焦 可用配備的對焦工具進行調整
最小焦距 29°:0.25m
51°:0.2m
95°:0.1m
可見光攝影機 內建
可見光解析度 1280x960像素
測量
目標溫度範圍 -20°C - 175°C;175°C - 1000°C -20°C - 175°C;-20°C - 250°C;175°C - 1000°C
精度 ±2°C或±2%讀值@環境溫度15°C - 35°C及目標溫度大於0°C
影像呈現
數位資料 透過運行FLIR Research Studio軟體的工作站
數位資料串流 GbE網路(RTSP、GigE Vision)、Wi-Fi
指令及控制 GbE網路(RTSP、GigE Vision)、Wi-Fi
動態範圍 16位元
GbE網路影像串流
GbE網路連接器類型 M12 8腳X型編碼,母頭
乙太網路介面 有線、Wi-Fi
數位輸入/輸出
連接器類型 M12公頭12腳A型編碼(與外部電源共用)
數位輸入/輸出隔離電壓 500VRMS
電源 乙太網路供電或外部
連接器類型 M12公頭12腳A型編碼(與數位輸入/輸出共用)
外部電源操作 24/48V DC,8W max
機身
外殼
三角架安裝 1/4-20 UNC深度7mm + Ø5 深度2.7mm
防塵防水等級 IP66(IEC60529)
耐腐蝕 符合ISO 12944 C4 G或H; EN60068-2-11標準
耐撞擊 符合IEC 60068-2-27,25g標準
耐振動 符合IEC 60068-2-6,0.15mm@10Hz - 58Hz及2g@58Hz - 500Hz,正弦IEC 61373 Cat 1(鐵路)標準
  • 上述規格,依智慧感測(標準/高階)型配置影像串流傳輸(標準/高階)型配置或研發專用組而定,詳細請洽詢,謝謝。

  • 改善生產效率:
    • 快速取得熱特性資料,無須瞎猜;紅外線解析度高達640×480(307,200像素),精度±2°C,可協助使用者更快速的優化生產調控與產品質量。
    • 內建可見光攝影機,可輕易的辨別特徵與元件。
    • 具FLIR MSX®多光譜動態成像技術,可協助深化對紅外線熱影像的詮釋與理解。
  • 快速取得有意義的資料:
    • 以更短的前置準備時間,透過簡單常見的工業標準介面,協助更快的開始進行產品測試。
    • 使用配備的FLIR Research Studio軟體,執行定性與定量的熱特性分析。
    • 在多個平台間快速的檢視、記錄、分析及分享重要的熱特性資料。
    • 從多台連接的熱像儀及已記錄的資料檔案中,同步進行比較及檢查熱特性資料。
  • 輕巧、強固、靈活,滿足多種應用環境及安裝需求:
    • 採用強固的M型連接器,具備標準的IP66防塵防水保護等級,能確保在惡劣環境下的穩當操作。
    • 提供多種固定安裝選擇,可輕易安裝在任何地方。
    • 透過乙太網路供電,並具備無線網路連通功能,無需繁雜的連接多條導線。
    • 從實驗室中的設計、測試,一直到生產中的製程控制,採用常見的GigE Vision、GenICam標準通訊協定及軟體開發工具環境(SDK)。
    • 可進行熱像儀控制及經由乙太網路串流傳輸熱影像與可見光視訊影像到第三方機器視覺應用軟體程式。

  • FLIR A50/A70影像串流傳輸型紅外線熱像儀,對於想要擁有熱像儀控制性能、透過乙太網路串流傳輸影像及採用偏好的應用軟體進行熱特性分析和蒐集原始資料的使用者而言,無疑是一個非常理想的選擇!
  • 提供無線網路連線功能選擇、內建可見光攝影機、包含輻射測量數據的壓縮的影像串流,並兼容網路視訊監控ONVIF S標準協定,此一靈巧輕量的固定對焦型自動化熱像儀,能優化製程控制與質量保證,提高產能、產品品質、縮短製造時程及降低成本。
