固定式都卜勒超音波流量計

型號 : UF D5500

  • Micronics新上市的UF D5500固定式都卜勒超音波流量計,是針對污水應用具最佳價值的非侵入式夾管型測量解決方案,能精準的從管道外部測量難以應付的液體的測量。
  • 為針對"骯髒"液體監測的最佳價值解決方案,適用於生污水、粘稠液體、污泥和泥漿、溶劑、紙漿原料、食品、潤滑油與原油。
  • 特點:
    • 適用於管徑12.7mm - 4.5m的管道。
    • 無須切割管道、非接觸式及非侵入式感測。
    • 容易操作。
    • 防水機殼。
    • 標準配備26,000,000點容量資料記錄器。
    • 提升的信號穩定度。
    • 增強的診斷功能。
    • 可選購Modbus與HART串列通信介面。
  • 系統介紹:
    • Micronics都卜勒流量計能監測骯髒或充氣液體的流量,包括:廢水、污水、泥漿、研磨料與黏稠液體等,建議應用於含有固體顆粒或氣泡的任何液體的滿管管道流量測量。

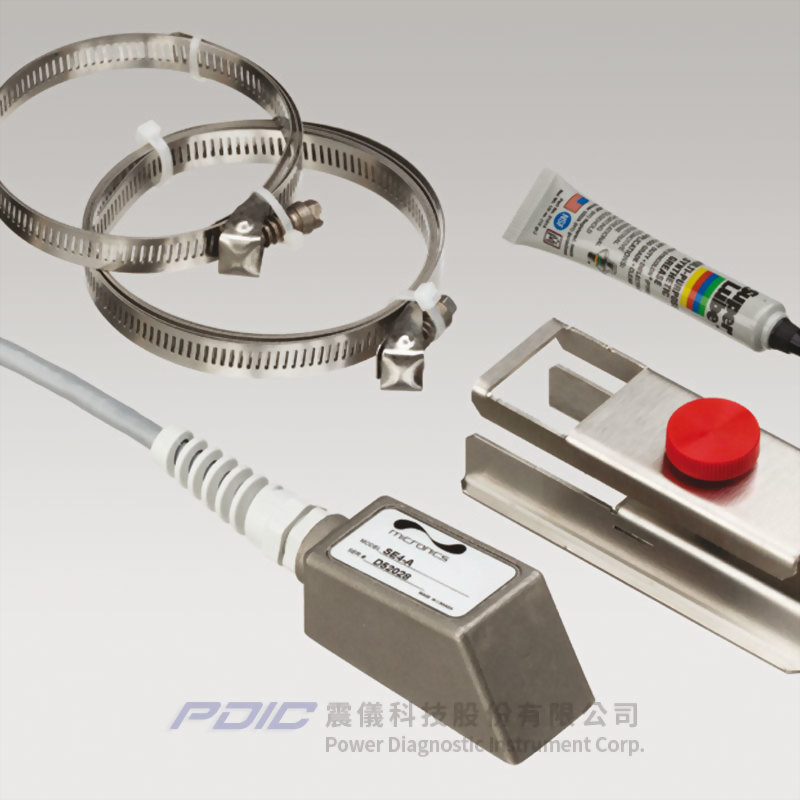

    • Micronics UF D5500夾管式感測器是安裝在管徑≧12.7mm的任何管道外面,以測量從流體中懸浮的移動顆粒或氣泡反射回感測器的聲音信號,並依設定的管道內徑計算流量。
    • 安裝十分簡單,不用關閉液體流動系統、不接觸移動的流體、也不須要切割管道或鑽孔,在感測器上面不會結垢。
    • Micronics UF D5500包括一台超音波感測器、操作簡單的5鍵式校正系統、大型數位式流量背光顯示幕與累加器,隔離的4-20mA輸出、26,000,000點資料記錄器及2個可編程設定的控制電驛。
    • 感測器屬於非易燃類型;可選購防爆安全等級感測器。
  • 應用:
    • 污水、粘稠液體、污泥和泥漿、溶劑、紙漿原料、食品、潤滑油與原油研磨料...等含有粒徑 ≧100µm及濃度 ≧75ppm的固體顆粒或氣泡的任何液體的滿管管道流量測量。
    • 適用的管道材質:鋼、碳鋼、不銹鋼、鑄鐵、球墨鑄鐵、混凝土內襯的球墨鑄鐵、PVC、HDPE球墨鑄鐵或任何能傳導超音波的連續管道材質,包括內襯黏合管壁的內襯管道;不適合有鬆脫內襯(在管壁與內襯之間有氣隙)及管壁有氣穴的管道。



  • 流量測量範圍:±0.03 - 12.2m/sec。
  • 適用管內徑:12.7mm - 4.5m。
  • 精度:2% rdg.或0.03m/sec,取其大者;液體需含粒徑 ≧100µm及濃度 ≧75ppm的固體顆粒或氣泡;可重複性±0.1%,線性度±0.5%。
  • 顯示幕:白色背光矩陣式,顯示流率、電驛狀態、總流量(16位數累加器)、操作模式及校正選單。
  • 設定:內建5鍵式鍵盤。
  • 電源:100-240VAC 50-60Hz,最大10VA,可選購9-32VDC,最大10W。
  • 輸出:隔離的4 - 20mA(最大1000Ω負載)或0 - 5VDC(可在現場選擇)。
  • 控制電驛:2個,額定5A SPDT,可設定流量警報及/或等比例的脈衝。
  • 資料記錄器:內建26,000,000點容量記錄器,含USB輸出介面及Windows軟體
  • 機殼:防水防塵NEMA4X(IP66)聚酯纖維,附透明聚碳酸酯面蓋。
  • 個人電腦軟體:可在Windows電腦讀取、顯示及儲存資料記錄檔案。
  • 認證:CE、CSA/UL/EN 61010-1。
  • 感測器操作溫度:-40° - 150°C。
  • 感測器外曝材質:316SS。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。


  • 適用於管徑12.7mm - 4.5m的管道。
  • 無須切割管道、非接觸式及非侵入式感測。
  • 容易操作。
  • 防水機殼。
  • 標準配備26,000,000點容量資料記錄器。
  • 提升的信號穩定度。
  • 增強的診斷功能。
  • 可選購Modbus與HART串列通信介面。

  • 污水、粘稠液體、污泥和泥漿、溶劑、紙漿原料、食品、潤滑油與原油、研磨料...等含有粒徑 ≧100µm及濃度 ≧75ppm的固體顆粒或氣泡的任何液體的滿管管道流量測量。
  • 適用的管道材質:鋼、碳鋼、不銹鋼、鑄鐵、球墨鑄鐵、混凝土內襯的球墨鑄鐵、PVC、HDPE球墨鑄鐵或任何能傳導超音波的連續管道材質,包括內襯黏合管壁的內襯管道;不適合有鬆脫內襯(在管壁與內襯之間有氣隙)及管壁有氣穴的管道。

  • UF D5500介紹:
