數位式多功能超音波檢測系統
型號 :
Ultraprobe 9000
- 系統介紹:
- Ultraprobe 9000為數位式超音波檢測、資訊、儲存與讀取系統,具備多種功能,且操作簡單(多數人能在15分鐘內學會操作),可協助您快速完成檢測工作。
- 無論是用於排除故障或進行預先計劃的例行性檢測,都能輕鬆在螢幕上查看資料,並且只要按個鈕,便可儲存資料。
- 螢幕顯示經過校正及可追溯至NIST的dB讀值與16段條圖,能立即記錄聲音強度變化,並在掃瞄時,同步記錄峰值保持。
- Ultraprobe 9000兼具數位式與類比式超音波檢測儀器的優點:
- 掃描速度與使用類比儀器一樣快速。
- 運用數位資訊系統儲存及趨勢分析。
- 本機資料記錄,採用UE強大的資料管理軟體Ultratrend DMS™,提供以下功能:
- 檢視多筆資料。
- 歷史資料表/試算表。
- 趨勢圖。
- 匯出檔案到MS Excel。
- 無比的靈活性。
- UE超音波檢測系統獨創的旋轉點擊操作法,只須2個步驟控制,就能讓複雜的檢測,變得既簡單,又快速:
- 定位及辨識可能的問題。
- 儲存資料。
- 快速更改頻率與靈敏度。
- 透過USB輸出下載資料。
- 調整基本的操作模式。
- 選擇螢幕快照功能...等。
- 特點:
- 開放式平台軟體。
- 可更換搭配使用多種探頭模組。
- 頻率調諧。
- 旋轉點擊式操作。
- Ultratrend聲音過濾。
- 120dB動態範圍。
- 隔離噪音式耳機。
- 可充電電池。
- 可連接多數的振動分析儀,包括SKF、ENTEK、DLI、CSI、DI。
- 應用:
- 機械檢測/趨勢分析:軸承/狀態、磨損狀態、氣穴現象、齒輪/齒輪箱、泵浦/馬達、潤滑不足/潤滑過度。

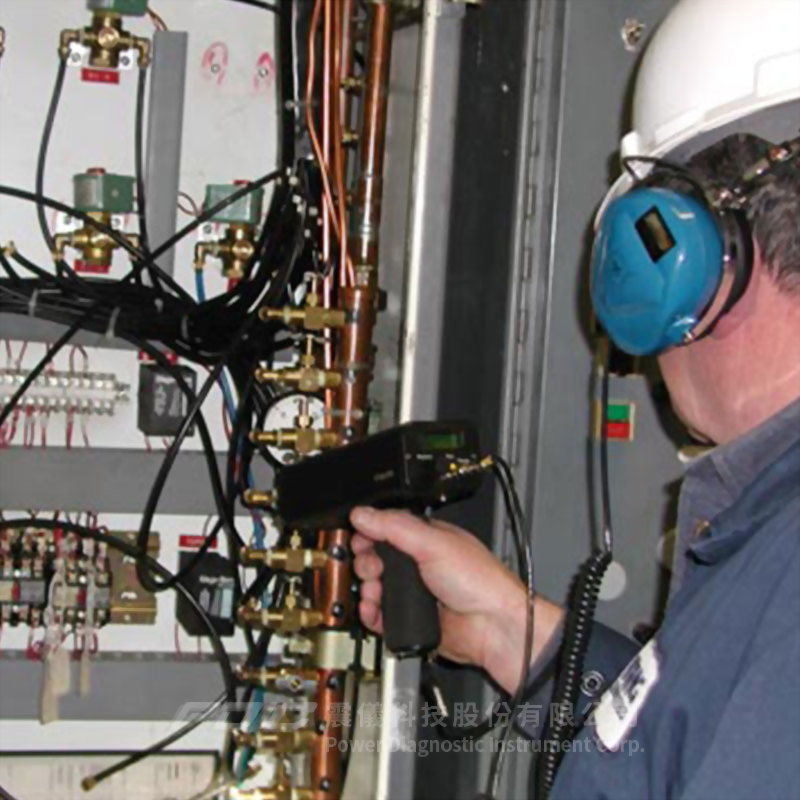

- 洩漏偵測與節能分析:壓縮空氣、壓縮氣體(O2、NO…等)、真空洩漏、密封件及墊圈、冷凝管、駕駛艙窗戶、鍋爐、熱交換器、閥門、蒸汽疏水閥等。
- 電氣檢測:
- 偵測及分析以下的故障狀態:電弧、電暈、電痕。
- 適用於以下設備:開關設備、變壓器、絶緣礙子、電驛、匯流排。
結構 | 採用塗裝鋁材與ABS塑膠製造的手持槍把造型結構 |
電路 | 固態類比與SMD數位電路,具溫度補償功能 |
頻率範圍 | 20kHz - 100kHz(可以1kHz增量調諧) |
響應時間 | <10ms |
顯示幕 | 16 x 2具LED背光功能的LCD螢幕 |
記憶體 | 400個儲存位置 |
電池 | NiMH可充電電池 |
操作溫度 | 0℃ - 50℃ |
輸出 | 經過校正的外差式輸出、dB、頻率、USB資料輸出 |
探頭 | Trisonic掃描式模組及接觸式模組 |
頭戴式耳機 | 高級噪音衰減型頭戴式耳機,適合戴安全帽使用 |
指示 | dB、頻率、電池電量狀態及16段條圖 |
靈敏度 | 在15.24m距離偵測直徑0.127mm的洩漏@5psi(0.34bar) |
臨界值 | 1x10-2標準cc/sec - 1x10-3標準cc/sec |
顯示模式 | 實時、螢幕快照、峰值保持及儲存畫面 |
- 詳細規格、配件、軟體及選購,歡迎洽詢。
- 開放式平台軟體。
- 可更換搭配使用多種探頭模組。
- 頻率調諧。
- 旋轉點擊式操作。
- Ultratrend聲音過濾。
- 120dB動態範圍。
- 隔離噪音式耳機。
- 可充電電池。
- 可連接多數的振動分析儀,包括SKF、ENTEK、DLI、CSI、DI。
- 機械檢測/趨勢分析:軸承/狀態、磨損狀態、氣穴現象、齒輪/齒輪箱、泵浦/馬達、潤滑不足/潤滑過度。
- 洩漏偵測與節能分析:壓縮空氣、壓縮氣體(O2、NO…等)、真空洩漏、密封件及墊圈、冷凝管、駕駛艙窗戶、鍋爐、熱交換器、閥門、蒸汽疏水閥等。
- 電氣檢測:
- 偵測及分析以下的故障狀態:電弧、電暈、電痕。
-
適用於以下設備:開關設備、變壓器、絶緣礙子、電驛、匯流排。
