全自動電子式一次側注入測試器

型號 : eKAM

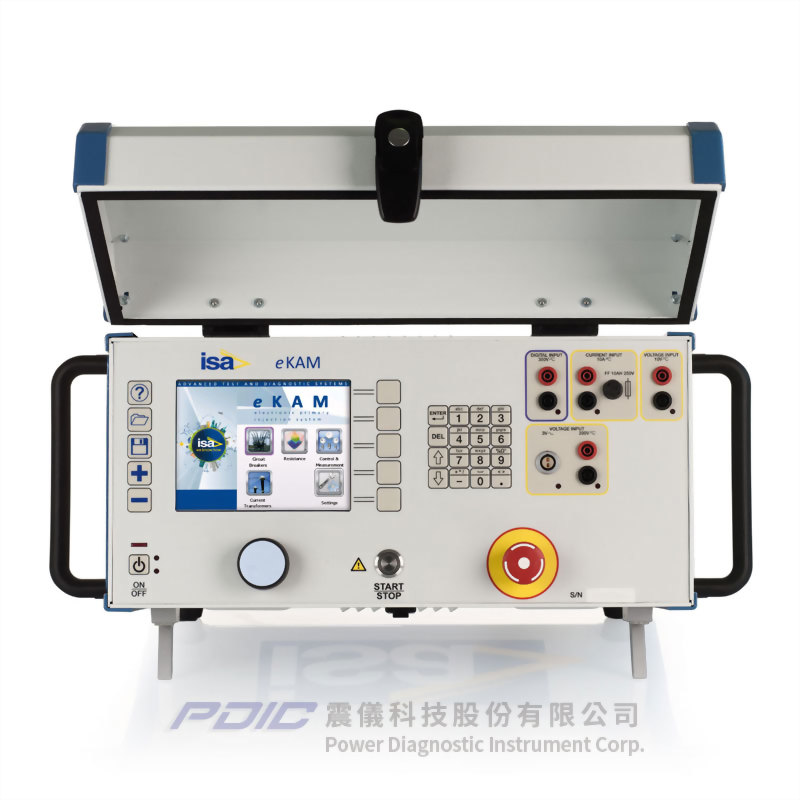

  • eKAM是新型全自動電子式一次側注入測試系統,包括二個可攜式裝置:一個是用於調整輸出、具有大型圖形式顯示幕的“控制裝置”;另一個是輸出可達2000A、3000A、5000A的“電流裝置”;也可用於執行跨步電壓與接觸電壓測試及接地電阻測試。
  • 比流器比值、負載與極性測試斷路器測試。
  • 包括2個可攜式裝置:控制裝置及電流裝置。
  • 大電流輸出可達2000A、3000A及5000A;AC電壓輸出可達220V。
  • 可調的輸出頻率:15 - 500Hz。
  • 大型圖形式顯示幕。
  • 先進的測試與資料管理軟體,用於控制測試器、儲存和分析測試結果。
  • 搭配“線路阻抗與跨步及接觸電壓測試組STLG”選購,可依EN 50522及EN61936-1標準,執行跨步和接觸電壓測試及接地電阻測試。
  • 搭配“線路阻抗與跨步及接觸電壓測試組STLG”選購,可執行線路阻抗測試。
  • 縮減時間的計時測試。
  • 用於連接個人電腦的USB介面及乙太網路介面。
  • IEC 61850-9-2取樣值通訊協定介面。
  • 小巧輕量:控制裝置17kg,電流裝置16或20kg,依機型而定。
  • TDMS測試與資料管理軟體:
    • 為功能強大的套裝軟體,提供驗收與維護測試活動的資料管理功能。
    • 電氣設備資料及測試結果是儲存在TDMS資料庫內,以供歷史結果分析。
  • PADS電力設備診斷軟體:為功能強大的軟體應用程式,包含在TDMS軟體內,可用於遠端控制eKAM及STS系列測試器。
  • 測試器符合EEC電磁相容性與低電壓指令。
  • 可執行的測試:
    • 大電流2000A、3000A、5000A。

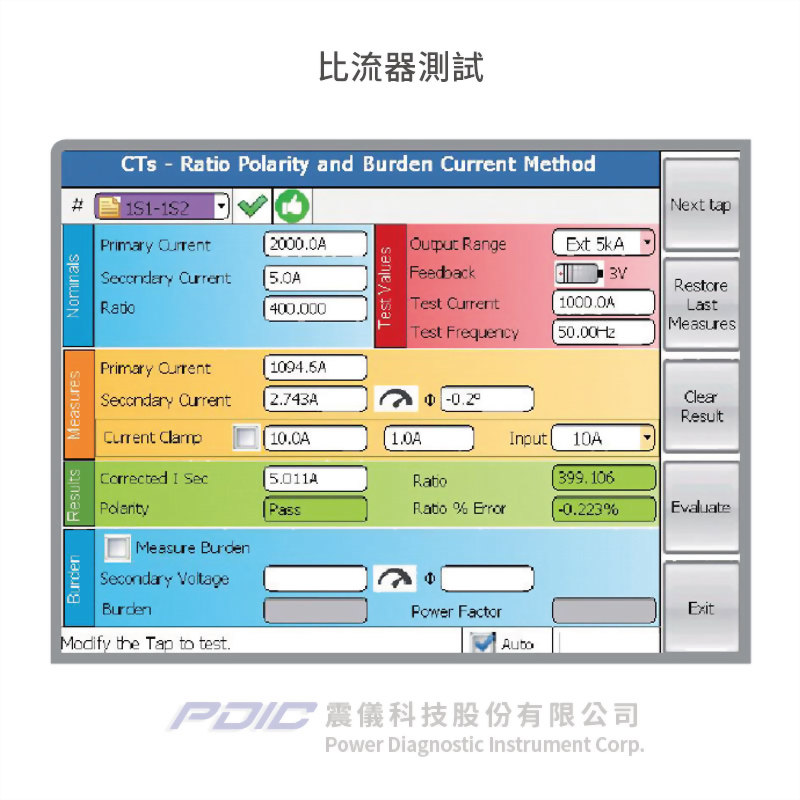

    • 比流器比值與極性測試。
    • 比流器二次側負載測試。
    • 可採用IEC 61850-9-2(取樣值)通訊協定,測試傳統與非傳統比流器、合併單元(MU)。
    • 斷路器操作時間。
    • 接地阻抗測試。
    • 線路阻抗測試。
    • 跨步電壓及接觸電壓測試。

  • 產生器輸出:
    • 內部產生器有一個高功率AC電壓輸出,不與主電源隔離,而“調整”是從本機進行控制。產生的頻率可以由使用者定義或與電源頻率同步(搭配選購的電力線同步器)。以下規格適用於輸出。
    • 最大的電壓輸出(V)/輸出功率(VA)/最大的測試持續時間(s)/頻率(Hz):
      • 220V;1500VA;穩定;15 - 500Hz。
      • 220V;4000VA;300秒;15 - 500Hz。
      • 220V;5000VA;25秒;15 - 500Hz。
    • 注意:
      • 電源電壓為110V時,輸出功率降低。
      • 頻率低於50Hz及高於60Hz時,輸出幅度可能會降低。
    • 輸出頻率:
      • AC輸出頻率範圍:15 - 500Hz。
      • 頻率解析度:10mHz。
  • 輸入測量:
    • 電流及電壓:
      • 可測量一外部輸入的電流和電壓,提供3個測量群組:
        • AC或DC電流,最高10A。
        • AC電壓,有2個連接:
          • 高範圍,可達300V AC。
          • 低範圍,可達3V AC。
        • AC/DC電壓可達10V DC。
    • 解析度及精度 - 輸入/範圍/精度(讀值及範圍):
      • AC電流;1A;10A;<0.05% <0.05%
      • DC電流;1A;10A;<0.03% <0.08%
      • 高AC電壓;300mV;3V;<0.15% <0.05%
      • 高AC電壓;30V;300V;<0.05% <0.05%
      • 低AC電壓;30mV;<0.1% <0.25%
      • 低AC電壓;300mV;<0.08% <0.08%
      • 低AC電壓;3V;<0.03% <0.08%
      • DC電壓;10mV;100mV;<0.05% <0.15%
      • DC電壓;1V;10V;<0.03% <0.08%
      • 測試器可以測試保護電驛。測試電流或電壓可以斜變或步進式。當輸出改變,計時器即啟動。當數位輸入感測到電驛已跳脫或輸出被切斷時,計時器即停止。數位輸入的特性如下:
        • 輸入可選擇為常開、常閉。
        • 計時器可以從一個類比輸入(電流或電壓)開始。
        • 計時器可以在數位輸入改變時開始及停止,無論是乾或濕接點。
        • 輸入類型:乾或欠電壓。最大輸入:300V AC或DC。
        • 電壓臨界值:5V、24V、48V或>80V。
        • 計時器解析度:1ms。
    • 相角測量:
      • 測試器可測量在測試中所使用的2個AC選擇參數之間的相角。
      • 測量/範圍/解析度/精度:
        • 相位;0 - 360;0.01°;<0.15°。
  • 其它測量:
    • 從內部和外部測量開始,測試器可計算以下參數:
      • 比流器比值。
      • 比流器極性。
      • 比流器負載。
    • 其他:
      • Z、P、R、X、S、Q、cos(φ)。
      • CT比值測量:
        • 範圍:0 - 9.999。
        • 解析度:1。
        • 精度:±0.15% rdg.±0.15%範圍。
  • 顯示幕:
    • 640 x 480像素彩色背光LCD(TFT)。
    • 檢視範圍:132 x 99mm。
  • 本機測試控制:
    • 使用開始/停止按鈕;在測試選擇後,按下此鈕,輸出即依測試類型產生。在ON期間,假如選擇手動控制測試,操作員須將輸出調整在需要的數值上。
    • 測試儲存:
      • 自動儲存。
      • 操作員確認後。

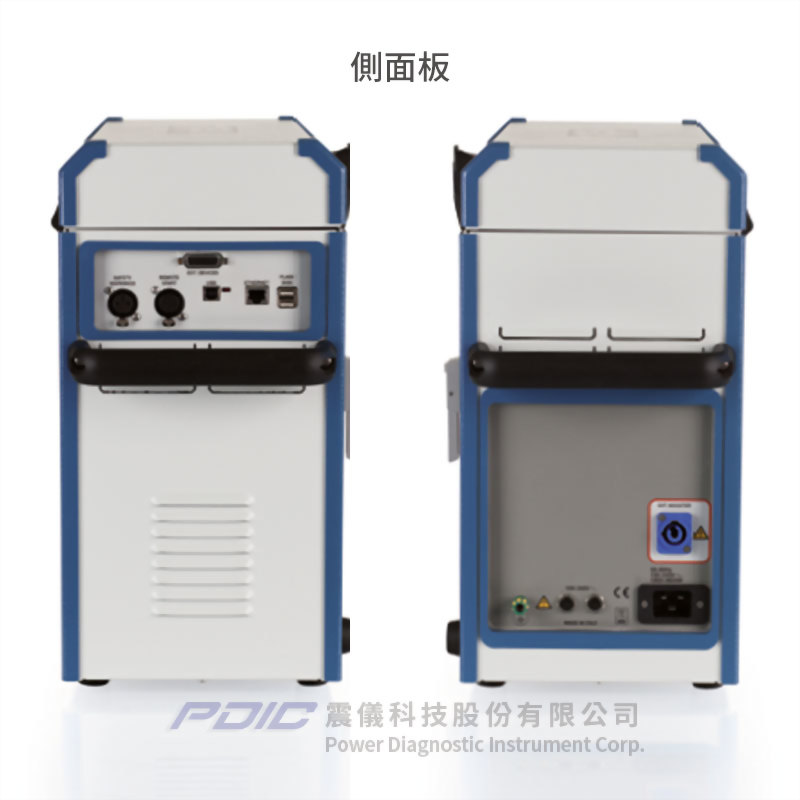

  • 通訊介面:
    • 乙太網路:用於連接電腦。
    • USB埠:用於USB碟。
    • 連接至外部模組:
      • 發送警報信號到閃光燈。
      • 遠端啟動輸入。
  • 主電源:100 - 230V±15%;50 - 60Hz。
  • 最大供電電流:16A。
  • 體積:450(寬)x 400(高)x 230(深)mm。
  • 重量:17kg。
  • 符合標準:
    • 測試器符合EEC電磁相容性與低電壓儀器指令。
      • 電磁相容性:指令編號2014/30/UE,適用標準:EN 61326-1:2013。
      • 低電壓指令:指令編號2014/35/UE,適用標準:CEI EN 61010-1:2010。
      • 特別是:
        • 輸入/輸出保護:IP 2X - IEC 69529。
        • 操作溫度:-10°- 55°C。
        • 存放溫度:-20°C - 70°C。
        • 相對濕度:5 - 95% RH,無凝露。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • 比流器比值、負載與極性測試;斷路器測試。
  • 包括2個可攜式裝置:控制裝置及電流裝置。
  • 大電流輸出可達2000A、3000A及5000A;AC電壓輸出可達220V。
  • 可調的輸出頻率:15 - 500Hz。
  • 大型圖形式顯示幕。
  • 先進的測試與資料管理軟體,用於控制測試器、儲存和分析測試結果。
  • 搭配“線路阻抗與跨步及接觸電壓測試組STLG”選購,可依EN 50522及EN61936-1標準,執行跨步和接觸電壓測試及接地電阻測試。
  • 搭配“線路阻抗與跨步及接觸電壓測試組STLG”選購,可執行線路阻抗測試。
  • 縮減時間的計時測試。
  • 用於連接個人電腦的USB介面及乙太網路介面。
  • IEC 61850-9-2取樣值通訊協定介面。
  • 小巧輕量:控制裝置17kg,電流裝置16或20kg,依機型而定。
  • TDMS測試與資料管理軟體:
    • 為功能強大的套裝軟體,提供驗收與維護測試活動的資料管理功能。
    • 電氣設備資料及測試結果是儲存在TDMS資料庫內,以供歷史結果分析。
  • PADS電力設備診斷軟體:為功能強大的軟體應用程式,包含在TDMS軟體內,可用於遠端控制eKAM及STS系列測試器。
  • 測試器符合EEC電磁相容性與低電壓指令。

  • eKAM可執行的測試:
    • 大電流2000A、3000A、5000A。
    • 比流器比值與極性測試。
    • 比流器二次側負載測試。
    • 可採用IEC 61850-9-2(取樣值)通訊協定,測試傳統與非傳統比流器、合併單元(MU)。
    • 斷路器操作時間。
    • 接地阻抗測試。
    • 線路阻抗測試。
    • 跨步電壓及接觸電壓測試。

  • ALTANOVA集團ISA簡介:

相關產品

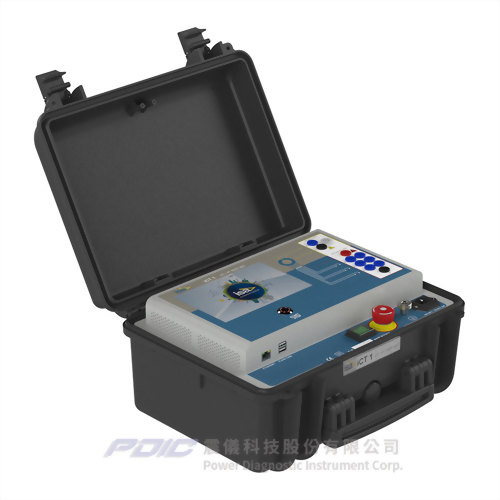

全自動比流器/比壓器/組合式變壓器測試器
