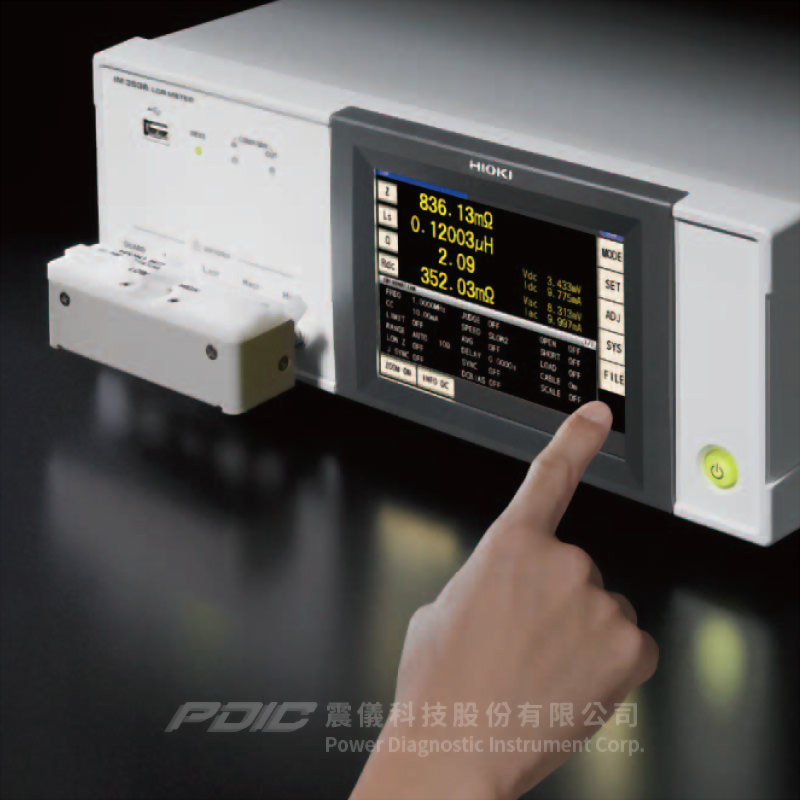

高精度高速LCR測試器/阻抗分析儀
型號 :
IM3536
- HIOKI電感電容電阻測試器與阻抗分析儀範圍從1mHz到3GHz,適用於廣泛的電子元件測試。
- HIOKI IM3536提供寬廣的DC與4Hz到8MHz測試頻率及同時具有0.05%精度,提升了通用型電感電容電阻測試器的產業標準,極適用於評估新一代電子元件的特性,包括電源電感器。
- 重要特點:
- 測量頻率:DC與4Hz到8MHz。
- 高速測量:最快的時間1ms。
- 高精度測量:±0.05% rdg(代表值)。
- 保證精度範圍從1mΩ開始,低阻抗測量具優異的可重複性。
- 直流偏壓功能:在模擬實際使用的條件下或依據產業標準進行測量時。
- 出色的規格與性價比,適合從研發到生產線的廣泛的各種應用。
- 應用:
- 通用型阻抗分析儀,測量頻率從DC或4Hz到8MHz。
- 從1mΩ範圍開始的保證精度±0.05%。
- 阻抗(Z)、電感(L)、電容(C)電阻(R)測試。
- 適用於評估新一代電子元件的特性。
- 可測量電解電容器與陶瓷電容器的電容。
- 可測量電感器與線圈的電感及頻率。
測量模式 | LCR(單一條件測量)、連續測試(在儲存的條件下連續測量) |
測量參數 | Z、Y、θ、X、G、B、Q、Rdc(DC電阻)、Rs(ESR)、Rp、Ls、Lp、Cs、Cp、D(tanδ)、σ、ε |
測量範圍 | 100mΩ - 100MΩ,10個範圍(全部參數皆依阻抗決定) |
顯示範圍 | Z:0.00m - 9.99999GΩ;Y:0.000n - 9.99999GS;θ:±(0.000° - 180.000°);Q:±(0.00 - 9999.99);Rdc:±(0.00m - 9.99999GΩ);D:±(0.00000 - 9.99999);Δ%:±(0.000 % - 999.999 %)或其它 |
基本精度 | Z:±0.05% rdg.;θ:±0.03°(代表值,測量範圍1mΩ - 200MΩ) |
測量頻率 | 4Hz - 8MHz(5位數設定解析度,最小解析度10mHz) |
測量信號位準 |
[一般模式:V模式/CV模式] 4Hz - 1.0000MHz:10mV - 5Vrms(最大50mArms)。 1.0001MHz - 8MHz:10mV - 1Vrms(最大10mArms)。 [低阻抗高精度模式:V模式/CV模式] 4Hz - 1.0000MHz:10mV - 1Vrms(最大100mArms)。 [一般模式:CC模式] 4Hz - 1.0000MHz:10μA - 50mArms(最大5Vrms)。 1.0001MHz - 8MHz:10μA - 10mArms(最大1Vrms)。 [低阻抗高精度模式:CC模式] 4Hz - 1.0000MHz:10μA - 100mArms(最大1Vrms)。 [DC電阻測量] 測量信號位準:固定在1V。 |
直流偏壓測量 |
產生範圍:DC電壓0V - 2.50V(解析度10mV)。 在低阻抗高精度模式:0V - 1V(解析度10mV)。 |
輸出阻抗 | 一般模式:100Ω,低阻抗高精度模式:10Ω。 |
顯示幕 | 5.7吋彩色TFT觸控螢幕 |
功能 | 比較功能、BIN測量(2個測量參數的10種類別)、觸發功能、開路/短路補償、接點檢查、面板載入/儲存、記憶功能 |
介面 | 外部輸入/輸出(處理器)、USB、USB碟、LAN、GP-IB、RS-232C、BCD |
電源 | 100 – 240VAC,50/60Hz,最大50VA |
- 詳細規格、配件、軟體及選購,歡迎洽詢。
- 測量頻率:DC與4Hz到8MHz。
- 高速測量:最快的時間1ms。
- 高精度測量:±0.05% rdg(代表值)。
- 保證精度範圍從1mΩ開始,低阻抗測量具優異的可重複性。
- 直流偏壓功能:在模擬實際使用的條件下或依據產業標準進行測量時。
- 出色的規格與性價比,適合從研發到生產線的廣泛的各種應用。
- 通用型阻抗分析儀,測量頻率從DC或4Hz到8MHz。
- 從1mΩ範圍開始的保證精度±0.05%。
- 阻抗(Z)、電感(L)、電容(C)電阻(R)測試。
- 適用於評估新一代電子元件的特性。
- 可測量電解電容器與陶瓷電容器的電容。
-
可測量電感器與線圈的電感及頻率。
- 操作示範 - 測量電解電容器的電容:
- 操作示範 - 測量陶瓷電容器的電容:
- 操作示範 - 測量電感器或線圈的電感:
- 操作示範 - 測量電感器的頻率特性:
