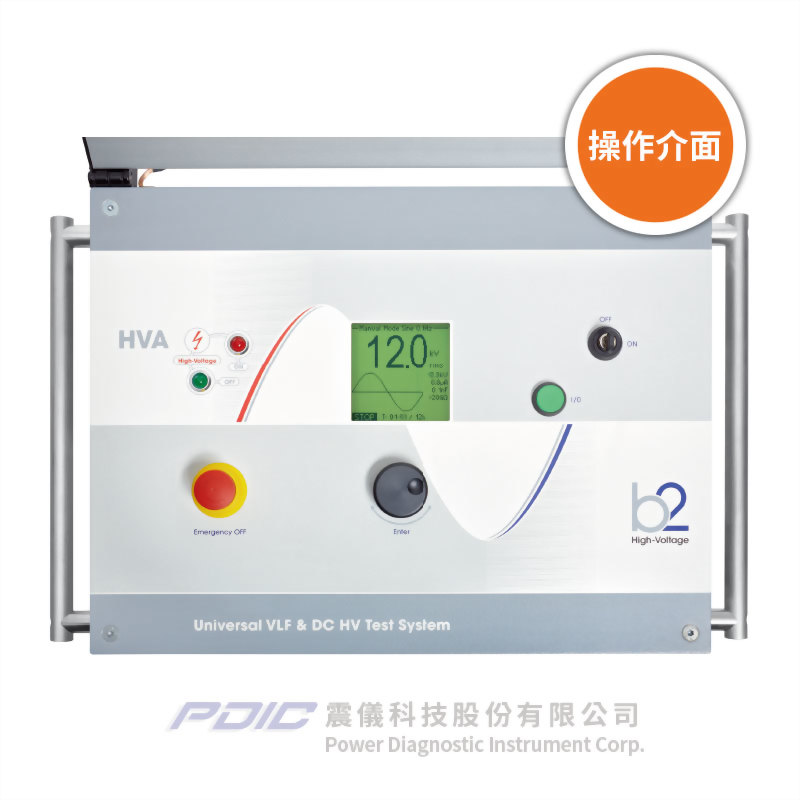

大容量極低頻高壓測試器

型號 : HVA34

  • HVA34為攜行式0.1Hz極低頻電纜測試系統,專用於測試中壓電纜;僅重19.5kg,極適於行動使用。
  • 強大的輸出,能驅動電容性負載達12μF。
  • 在最大的輸出電壓,可測試長度達8km的電纜。
  • 提供手動及自動測試與診斷序列,並提供多種操作模式:
  • 極低頻電纜測試(跨全範圍與負載無關的對稱式交流電壓)、DC(正或負極性)、燒弧/故障調適或故障跳脫模式、護套測試、護套故障定位模式、真空瓶測試。
  • HVA34可選購擴充成為完整的電纜診斷系統;可搭配TD30進行介損/功率因數測量或搭配PD30-E進行局部放電測量。
  • 為乾式系統,不使用充油元件,維護需求較少,小巧輕量,不限制操作運轉時間。
  • 安全性:具有2個獨立的接地裝置(電子與機械放電)及1個12kV回授保護系統,可保護操作者與儀器。
  • 連接性:在現場不用外接個人電腦,所有結果皆可於測試後透過USB下載,以進一步研究及在個人電腦軟體輕鬆建立報告。
  • 強固的高壓連接頭:強固的高壓連接頭,可連接不同長度的高壓測試導線、快速更換導線,或是更簡單的升級以連接診斷系統。
  • 不限制運轉時間:HVA高壓產生器的運轉時間不受熱限制,可持續操作。
  • 特點:
    • 輸出電壓34kVpeak,24kVrms。
    • 純正弦輸出電壓(與負載無關)。
    • 輸出電流最大15mA。
    • 最高的測試容量12μF。
    • 實時的波形顯示功能。
    • 擊穿電壓與負載偵測。
    • 輸出電壓與電流RMS測量。
    • 電纜測試符合IEC60502-2:2014、IEEE 400.2-2004、CENELEC HD 620/621標準。
    • 可編程的測試序列。
    • 可選購升級為包括局部放電與TD診斷系統。
    • 高壓電纜切換容易。
    • 真空瓶測試。
    • 護套故障定位(搭配選購的接地故障定位器)。
    • 電容性與電阻性負載的測量。
    • 自動及與負載相關的頻率選擇(0.01Hz - 0.1Hz)。
    • 顯示當前的測試時間。
    • 簡單明瞭的多語系軟體。
    • 自動的測量報告。
    • 透過USB或RS232儲存報告。
    • 標準配備用於資料分析和儲存的電腦軟體“b2 Control Center”。
    • 閃絡偵測及超快速的關斷。
    • 閃絡電壓測量。
    • 時間最佳化的燒弧模式。
    • 無需定期維護。
  • 安全特點:
    • 輸出具短路保護。
    • 12kV回授保護。
    • 啟用/停用高壓信號燈。
    • 安全功能的狀態顯示。
    • 雙重放電裝置(DDD®):內建電子及機械放電裝置。
    • 附鑰匙鎖的主電源開關。
    • 前面板緊急關閉按鈕。
  • 應用:
    • 電纜:XLPE、PE、EPR、PILC等。
    • 電容器。
    • 開關設備。
    • 變壓器。
    • 旋轉機械(IEEE 433)。
    • 絕緣礙子。
    • 套管。



  • 輸入電壓:110 - 240V,50/60Hz,400VA。
  • 輸出電壓:
    • 極低頻正弦波:0 - 34kVpeak,24kVrms。
    • DC:± 0 - 34kV。
    • 極低頻方波:0 - 34kV。
    • 精度:± 1%。
    • 解析度:0.1kV。
  • 輸出電流:0 - 15mA。
  • 電阻範圍:0.1MΩ - 5GΩ。
  • 輸出頻率:0.01 - 0.1Hz@0.01Hz步階,預設:0.1Hz(自動的頻率選擇)。
  • 輸出負載:
    • 0.5μF@0.1Hz@24kVrms。
    • 1.0μF@0.04Hz@24kVrms。
    • 2.5μF@0.01Hz@24kVrms。
    • 最大電容12μF。
  • 護套測試:
    • 最大測試電壓:10kV。
    • 跳脫電流:0.1 - 5.0mA。
  • 護套故障定位:
    • 最大測試電壓:10kV。
    • 脈衝/週期:1:3 / 4 s、1:5 / 4 s、1:5 / 6 s、1:9 / 6 s。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。
