極低頻高壓/介損/功率因數測試/診斷系統

型號 : TD60/TD60-MC

  • Tan δ測量是用於評估電纜及其它電氣設備絶緣狀態的一個經過驗證、既簡單又可靠的測試方法,可輕易清楚地識別水樹損傷的電纜;使用TD60/TD60-MC定期執行TD測試,可確認中高壓電纜的絶緣狀態,作為預測性維護計劃的基礎。
  • TD60與TD60-MC可攜式介損/功率因數測試/診斷系統,設計小巧輕量(TD60重5kg,TD60-MC重14.2kg)、使用電池電源、操作簡單,極適於行動使用。
  • TD60和TD60-MC必須搭配0.1Hz極低頻正弦輸出電壓源HVA60極低頻交流耐壓測試器,在1~62kVpeak之間的範圍內一起使用。
  • 在負載範圍500pF~10μF內執行的損耗因數測量,具精度±10-4
  • 使用TD60/TD60-MC,任何測試工程師都能執行TD測量,無需大規模培訓。
  • 特點:
    • 超輕量小巧的設計、操作簡單。
    • 同步測試與診斷。
    • 無複雜的接線。
    • 可經藍牙無線傳輸測試結果(標準配備藍牙傳輸器)。
    • 實時顯示輸出電壓與電流。

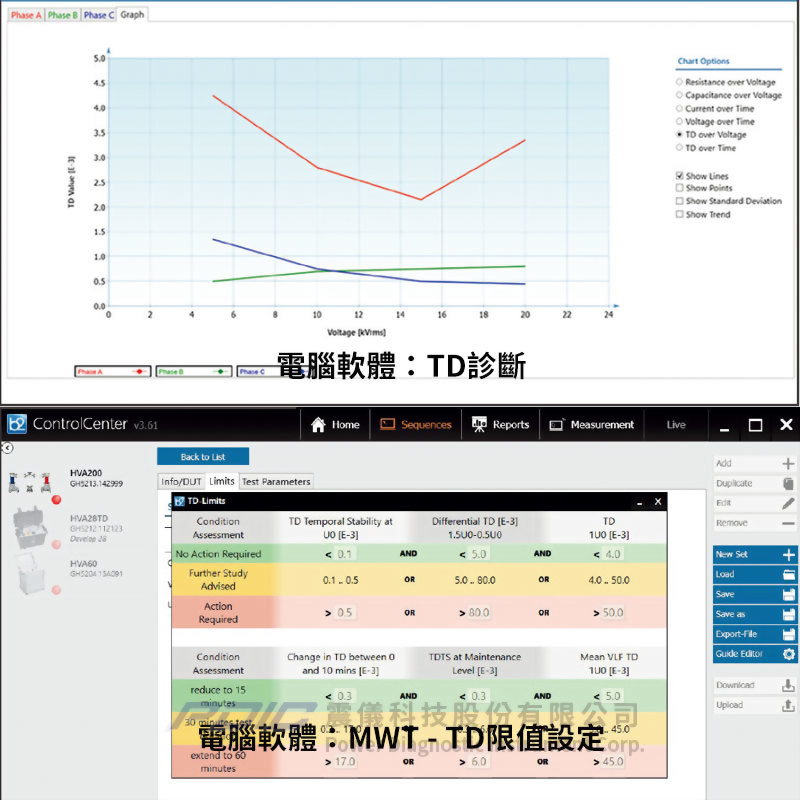

    • Tan δ圖形顯示Tan δ與電壓的關係圖形。
    • 自動產生“即可印出”的報告。
    • 電池續航力長達10小時。
    • 具自動喚醒功能的節能睡眠模式。

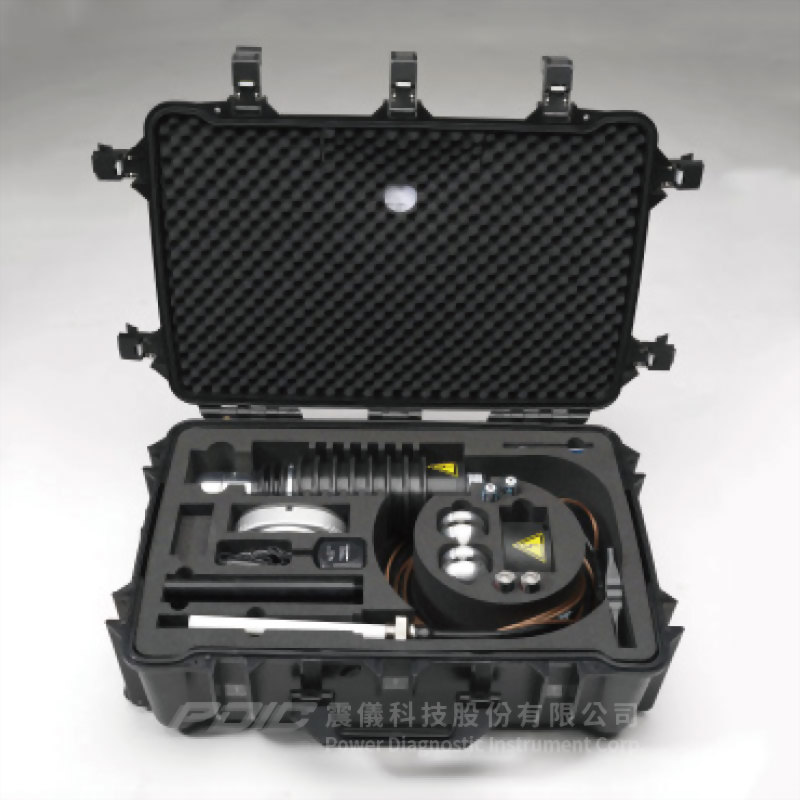

    • 標準配備:用於顯示、分析及建立報告的電腦軟體“TD Control Center”、用於連接HVA60極低頻交流耐壓測試器的導線組、接地導線、藍牙傳輸器、收納TD60與配件的運輸箱。
  • 應用:
    • 電纜:XLPE、PE、EPR、PILC等。
    • 電容器。
    • 開關設備。
    • 變壓器。
    • 旋轉機械(IEEE 433)。



  • 輸入電壓:
    • TD60:2顆C型鹼性電池或NiMH電池。
    • TD60-MC:2顆D型鹼性電池或NiMH電池。
  • 輸出電壓:
    • 正弦:1 - 44kVrms。
    • 頻率:0.1Hz;0.01 – 0.09Hz。
  • 電壓測量:
    • 解析度:0.1kVrms。
    • 精度:1% rdg.。
  • 電流測量:
    • 解析度:1μA rms。
    • 精度:1% rdg.。
  • Tan δ測量:
    • 解析度:1 x 10-5
    • 精度:± 1 x 10-4
  • 標準負載範圍:500pF~10μF。
  • 電腦介面:藍牙。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。



  • 超輕量小巧的設計、操作簡單。
  • 同步測試與診斷。
  • 無複雜的接線。
  • 可經藍牙無線傳輸測試結果(標準配備藍牙傳輸器)。
  • 實時顯示輸出電壓與電流。
  • Tan δ圖形顯示Tan δ與電壓的關係圖形。
  • 自動產生“即可印出”的報告。
  • 電池續航力長達10小時。
  • 具自動喚醒功能的節能睡眠模式。
  • 標準配備:用於顯示、分析及建立報告的電腦軟體“TD Control Center”、用於連接HVA60極低頻交流耐壓測試器的導線組、接地導線、藍牙傳輸器、收納TD60與配件的運輸箱。

  • 電纜:XLPE、PE、EPR、PILC等。
  • 電容器。
  • 開關設備。
  • 變壓器。
  • 旋轉機械(IEEE 433)。

相關產品

極低頻高壓/介損/功率因數測試/診斷系統

型號 : TD120-MC

極低頻高壓/介損/功率因數測試/診斷系統

型號 : TD90-MC

極低頻高壓/介損/功率因數測試/診斷系統

型號 : TD30

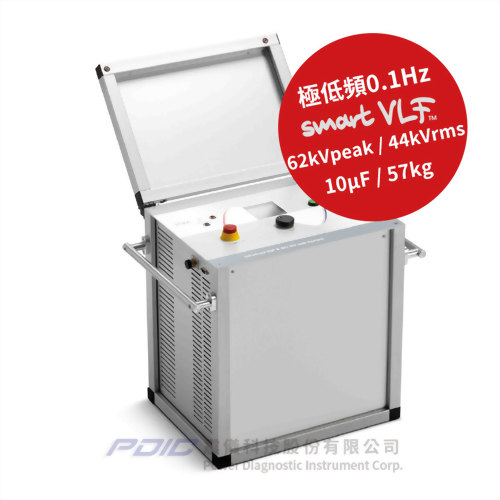

62kV極低頻交流耐壓測試器
