三通道無線電干擾電壓測試系統

型號 : RIV-3

  • 系統簡介:
    • 適用於依據NEMA 107-1987及其它相關標準(ANSI 63-2-1996、VDE 876、DIN EN 55016-1-1)測量無線電干擾電壓。
    • 具有頻寬9kHz及可調的中心頻率10kHz - 10MHz,為變壓器測試實驗室中取代過時RIV測量儀的理想選擇。

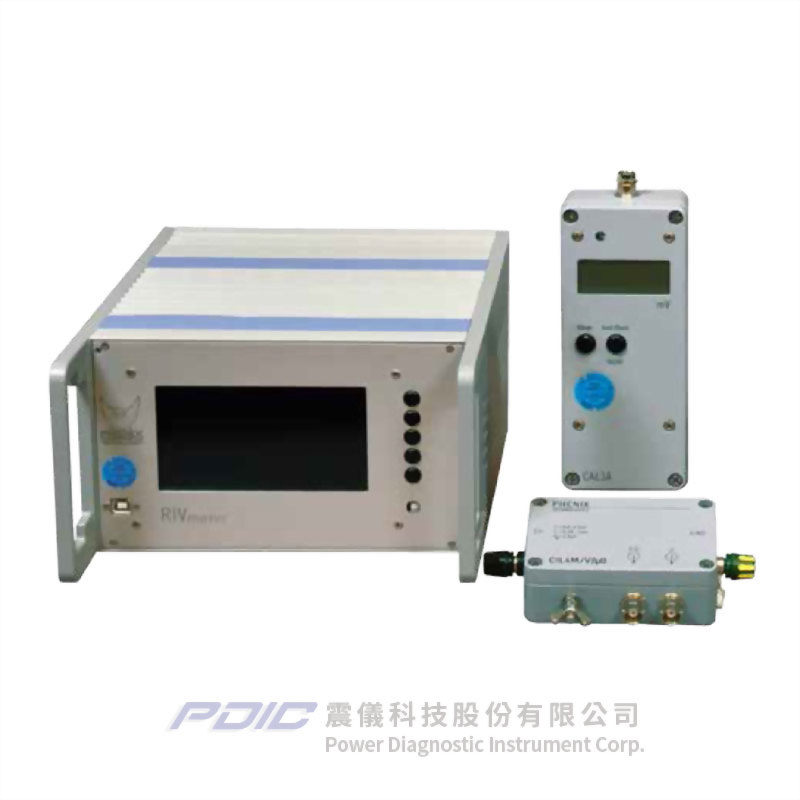

    • RIV-3系統包括:3通道桌上型擷取顯示裝置、校正器CAL3A、3通道多工器MUX3、無局部放電耦合電容器、無局部放電注入電容器。
  • 3通道桌上型擷取顯示裝置:
    • 背光LCD顯示幕。
    • 儀錶顯示0 - 2500μV(@k=1)。
    • 自動調整範圍功能。
    • 自動儲存當前的設定。
    • RIV頻寬9kHz(ANSI C63.3-1996)。
    • 提供用於RIV校正的參考通道。
    • 中心頻率100kHz - 2MHz(10kHz步階)。
    • 串列介面(USB、固定57.6位元/秒)。
  • 校正器CAL3A:
    • 可選擇的位準10μV(20dBμV)- 10mV(80dBμV)。
    • 步階1-2-5。
    • 錯誤率:±5%。
    • 可於600kHz - 1350kHz範圍內以50kHz步階調整的頻率。
    • 標準配備可追溯至DKD的ISO17025校正證明。
  • 3通道多工器MUX3:
    • 內建的多工器,具備用於RIV測量的3個輸入及用於電壓測量的3個輸入。
    • 韌體提供個別的設定及校正因數。
    • 第2行按鈕用於直接選擇通道。



  • 無局部放電耦合電容器:
    • 機型CC25-1:25kV,1nF,50-400Hz,帶底座。
    • 機型CC50-1:50kV,1nF,50-400Hz,帶底座。
    • 機型CC100-1:100kV,1nF,50-400Hz,帶底座。
    • 機型CC200-1:200kV,1nF,50-60Hz,帶底座及腳輪。
    • 機型CC300-1:300kV,1nF,50-60Hz,帶底座及腳輪。
    • 機型CC400-1:400kV,1nF,50-60Hz,帶底座及腳輪。
    • 機型CC500-1:500kV,1nF,50-60Hz,帶底座及腳輪。
    • 機型CC600-1:600kV,1nF,50-60Hz,帶底座及腳輪。
  • 無局部放電注入電容器:
    • 機型IC100-0.1:100kV,100pF,50-400Hz,帶底座。
    • 機型IC200-0.1:200kV,100pF,50-60Hz,帶底座及腳輪。
    • 機型IC300-0.1:300kV,100pF,50-60Hz,帶底座及腳輪。
    • 機型IC400-0.1:400kV,100pF,50-60Hz,帶底座及腳輪。
    • 機型IC500-0.1:500kV,100pF,50-60Hz,帶底座及腳輪。
  • 備註:
    • 3通道桌上型擷取顯示裝置、校正器CAL3A及3通道多工器MUX3的概略規格,請參考【產品敍述】說明。
    • 多通道無線電干擾電壓測試系統的每個通道都需要一個耦合電容器,為使耦合電容器在50 - 500Hz範圍內操作,需要較高額定電壓的電容器(請參考如上規格)。
    • 注入電容器需要CAL1C局部放電校正器。
    • 多通道局部放電系統需要多個電容器。
    • 400Hz操作僅限於在耦合電容器及注入電容器上都最高達到200kV時。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。
