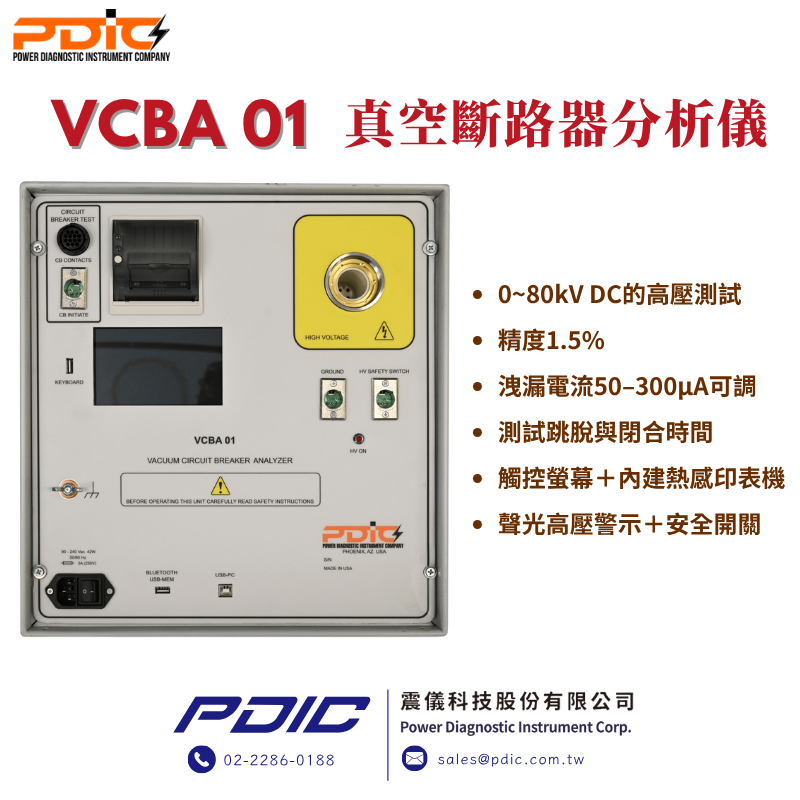

真空斷路器分析儀
VCBA 01 是一款輕巧、可攜的儀器，專為現場進行真空斷路器的診斷測試設計，可執行主接點的高壓直流真空密封性檢測。
VCBA 01真空斷路器分析儀會在設定時間內對真空瓶施加測試電壓，並監控對地洩漏電流。若洩漏電流低於設定值，測試判定為通過；若超過，則自動中止並記錄為失敗。
- VCBA 01 是輕量、可攜式的真空斷路器分析儀
- 執行高壓直流測試以檢查真空瓶密封性
- 測試過程中會即時監測洩漏電流
- 洩漏電流低於上限 → 測試通過
- 洩漏電流超過上限 → 自動關閉並判定測試失敗
|
輸入電源 |
|
|
操作電壓 |
90 ~ 240 Vac, 50/60 Hz |
|
高壓測試 |
|
|
電壓測量範圍 |
10 kV ~ 80 kV DC，調整幅度1 kV |
|
測量精度 |
± 1.5% |
|
輸出電壓漣波 |
最大3% |
|
釋放電壓時間 |
3秒 |
|
漏電流設定 |
50 ~ 300 μA，調整幅度50 μA |
|
*斷路器測試 |
|
|
乾接點輸入 |
具備3個主觸點測試功能 |
|
觸發電壓開 / 關 |
30 ~ 300V, 直流DC 或交流AC 峰值 |
|
操作模式 |
分閘、合閘、分-合、合-分 |
|
測量時間 |
0-65秒 |
|
時間分辨率 / 精度 |
±0.1 毫秒，準確度為讀值的 0.05% ±1 毫秒 |
|
顯示介面 |
|
|
操作介面 |
顯示幕：800 x 480彩色LCD背光式 觸控螢幕鍵盤：QWERTY 工業級鍵盤 印表機：內建熱感應式印表機 |
|
軟體 |
USB 2.0 將測試紀錄傳輸至電腦並產生報告 |
|
安全開關 |
手動操作安全開關，配備 10 英尺 (約3m) 安全線控 |
|
高壓警報 |
蜂鳴器、LED指示燈 |
|
數據儲存分析 |
|
|
儲存方式 |
-內部可儲存100筆測試記錄與高壓測試記錄 -外部USB隨身碟(隨身碟需自備)& 韌體更新 |
|
機身規格 |
|
|
體積 / 重量 |
寬37cm x 高25cm x 深35cm / 10.0 Kg |
|
攜行箱尺寸 |
寬43cm x 高25cm x 深43cm |
|
操作 / 存放環境溫度 |
-10°C ~ +50°C / -30°C ~ +70°C |
|
濕度 |
90% RH@40°C，無凝露 |
- 綜合真空斷路器高壓與接點時間測試功能
- 直流電壓範圍 10–80kV，每 1kV 可調，精確度達 1.5%
- 洩漏電流可設定為 50–300 微安，步進為 50 微安
- 精準測試斷路器主接點的跳脫與閉合時間
- 觸控式 LCD 螢幕，提升操作效率
- 內建熱感式印表機
- 強化安全設計：具聲光高壓警示與使用者可控安全開關
