數位式絶緣電阻/導通性測試器(高阻計)

型號 : IR4056-20/IR4057-20

  • IR4056-20/IR4057-20數位式絶緣電阻測試器(高阻計)具備全方位的功能設計,包括內建強固機殼及測試導線收納空間。
  • 5個檔位(從50V到1,000V)、類比條圖顯示(IR4057-20)、具備高效率的功能及特點,可幫助大幅縮短現場絶緣測試的工作時間。
  • CAT III 600V。
  • 機型IR4056-20為經濟型,IR4057-20為高速響應型。
  • 重要特點:
    • 5檔位測試電壓:50 V/100 MΩ - 1000 V/4000 MΩ。
    • 類比式測量的條圖顯示(IR 4057-20高速機型)。
    • 穩定中速(IR 4056-20)或穩定高速(IR 4057-20)的數位讀值,0.8秒(IR4056-20)或0.3秒(IR4057-20)通過/不通過判定響應時間。
    • 機型IR4057-20還具有自動的讀值保持功能(顯示1分鐘)。
    • 耐1m高度摔落到水泥地上。

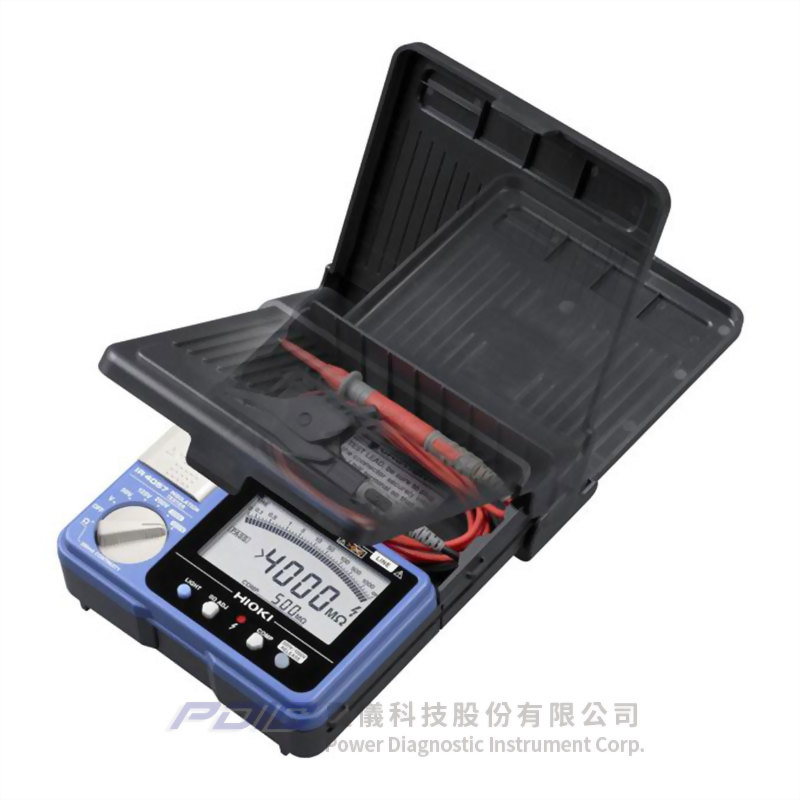

    • 內建附有滑蓋的硬殼機箱。
    • 內建導線收納空間。
    • 操作簡單:
      • 檢測絶緣與低電阻狀態,測試導線一接觸,即能透過內建的比較功能,將測量值與預設的參考值相比較,而在瞬間判定“通過/不通過”,並以“PASS”或“FAIL”圖標及穩定而清楚易讀的數字讀值表示,可大幅提高工作效率。
      • 提供嗶聲、LCD螢幕紅/白LED背光及測試導線紅/綠指示燈指示,不用盯著螢幕看,一試便知,安全又有效率。
        • 當測量值大於或等於參考值時:檢測“通過”,提供短嗶聲、LCD螢幕維持LED白光背光,帶有遠控開關的測試導線上的指示燈亮綠燈指示。
        • 當測量值小於參考值時:檢測“不通過”,提供長嗶聲,LCD螢幕發紅光,測試導線上的指示燈亮紅燈指示。
    • 在昏暗處仍能安全、可靠的檢測:
      • LCD螢幕紅/白LED背光、測試導線附明亮的LED工作照明燈(選購)及判別通過/不通過的紅綠色指示燈,在暗處操作,仍然安全可靠,不用盯著儀器螢幕查看。
    • 接地線200mA導通性檢查功能:可用於執行高壓和超高壓導通性檢測及依IEC 60364標準規範,執行建築物電氣設備安全導體的電阻測量。
    • 內建交直流電壓錶(AC/DC自動偵測功能),適用於太陽能發電系統及電動車輛的檢測。



額定的輸出電壓 50V DC 125V DC 250V DC 500V DC 1000V DC
有效的最大指示值 100MΩ 250MΩ 500MΩ 2000MΩ 4000MΩ
第一個有效測量範圍MΩ 0.200 - 10.00 0.200 - 25.0 0.200 - 50.0 0.200 - 500 0.200 - 1000
精度 ±2 % rdg. ±2位數
維持標稱輸出電壓的電阻值下限 0.05MΩ 0.125MΩ 0.25MΩ 0.5MΩ 1MΩ
過載保護 600V AC(10秒) 660V AC(10秒)
直流電壓範圍 4.2V(0.001V解析度)到600V(1V解析度),4個範圍;精度:±1.3% rdg. ±4位數;輸入電阻:100kΩ或更高
交流電壓範圍 420V(0.1V解析度)/ 600V(1V解析度),2個範圍,50/60Hz;精度:±2.3% rdg. ±8位數,輸入電阻:100kΩ或更高,整流平均值
低電阻範圍 10Ω(0.01Ω解析度)到1000Ω(1Ω解析度),3個範圍,用於檢測接地線的導通性;基本精度:±3 % rdg. ±2位數,測試電流200mA或更大(@6Ω或以下)
顯示幕 半穿透式FSTN背光LCD
電源 LR6鹼性電池x 4
連續操作時間 約20小時(關閉比較功能、關閉背光功能、500V檔位、無負載)
自動省電功能 在最後一次操作閒置10分鐘後自動關閉
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • 5檔位測試電壓:50 V/100 MΩ - 1000 V/4000 MΩ。
  • 類比式測量的條圖顯示(IR 4057-20高速機型)。
  • 穩定中速(IR 4056-20)或穩定高速(IR 4057-20)的數位讀值,0.8秒(IR4056-20)或0.3秒(IR4057-20)通過/不通過判定響應時間。
  • 機型IR4057-20還具有自動的讀值保持功能(顯示1分鐘)。
  • 耐1m高度摔落到水泥地上。
  • 內建附有滑蓋的硬殼機箱。
  • 內建導線收納空間。
  • 操作簡單:
    • 檢測絶緣與低電阻狀態,測試導線一接觸,即能透過內建的比較功能,將測量值與預設的參考值相比較,而在瞬間判定“通過/不通過”,並以“PASS”或“FAIL”圖標及穩定而清楚易讀的數字讀值表示,可大幅提高工作效率。
    • 提供嗶聲、LCD螢幕紅/白LED背光及測試導線紅/綠指示燈指示,不用盯著螢幕看,一試便知,安全又有效率。
  • 在昏暗處仍能安全、可靠的檢測:
    • LCD螢幕紅/白LED背光、測試導線附明亮的LED工作照明燈(選購)及判別通過/不通過的紅綠色指示燈,在暗處操作,仍然安全可靠,不用盯著儀器螢幕查看。
  • 接地線200mA導通性檢查功能:可用於執行高壓和超高壓導通性檢測及依IEC 60364標準規範,執行建築物電氣設備安全導體的電阻測量。
  • 內建交直流電壓錶(AC/DC自動偵測功能),適用於太陽能發電系統及電動車輛的檢測。

  • IR4056/IR4057介紹:

  • 使用數位式絶緣電阻計的基本操作:
