FLIR A6700 系列 中波紅外線 科學研發用 MWIR InSb 熱像儀

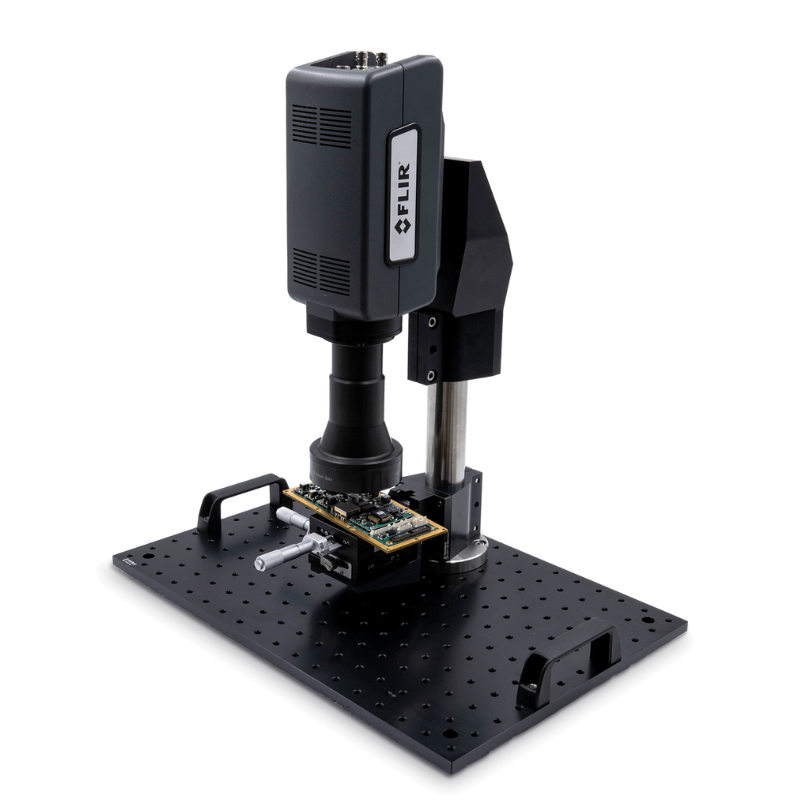

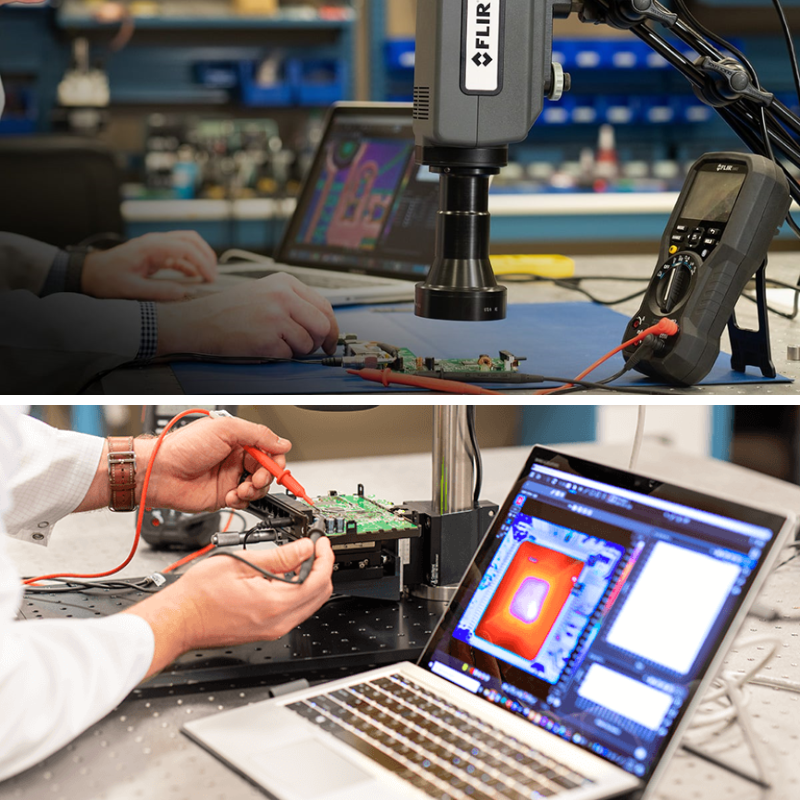

Ø FLIR A6701熱像儀具備15µm像素間距感測器，以及≤20mK的熱靈敏度，再搭配不同倍數的顯微鏡頭，可清晰且清楚記錄下最微小細微的溫差變化現象，這是各種電子設計和測試應用的理想解決方案。
Ø FLIR A6701 以視窗高速模式紀錄時，可以同時捕獲場景中的所有像素。在視窗模式下操作時，相機支持每秒高達480幀的圖像幀速率，確保在測試過程中不會遺漏關鍵數據。
Ø FLIR A6701 使用標準的GigEVision®介面傳輸全動態範圍的溫度數據，並使用GenICam進行攝像機控制，是一款真正的“即插即用”熱成像攝像機。可獨立控制，從而為記錄和顯示目的提供了更大的靈活性。
Ø FLIR A6701 可將數據直接捕獲到MathWorks®MATLAB軟體中，以進行自定義圖像分析和增強，可以直接進行溫度數據直觀的量測，記錄和後製處理。並額外可提供軟體開發工具包(SDK)。
規格
產品型號 Model Number
A6701
感測器類型 Detector Type
FLIR Indium antimonide (InSb)
光譜範圍 Spectral Range
3.0 ~ 5.0 um
解析度 Resolution
640 x 512
像素尺寸 Pixel Size
15 µm
熱靈敏度 Thermal Sensitivity/NETD
≤ 20 mK
傳感器冷卻 Sensor cooling
Closed-cycle rotary
積分時間 Integration time
480 ns to full frame
像素頻率 Pixel clock
50 MHz
幀率 (全視窗) Frame Rate (full window)
可程控，0.0015 Hz to 60 Hz
動態範圍 Dynamic Range
14 bit
相機光圈 Camera f/#
f/2.5
可搭載鏡頭 Available lenses
17 mm, 25 mm, 50 mm, 100 mm, 200 mm

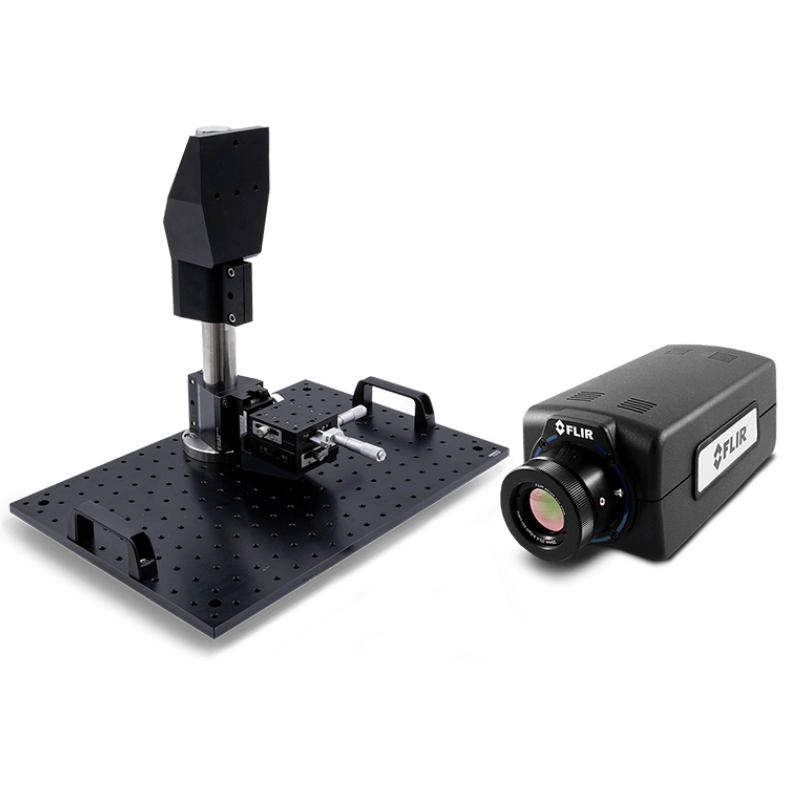

可搭載顯微鏡頭 Close-up lenses / microscopes
1x, 3x
特點
- 採用銻化銦（InSb）感測器。快速響應時間，溫度靈敏度高，穩定性極佳。
- 可搭配高溫ND濾鏡 :45°C ~ 600°C(ND1)；250°C ~ 2000°C(ND2)；500°C ~ 3000°C(ND3)
- 串流軟體介面: 直接串流傳輸熱影像溫度數據到電腦，搭配FLIR Research Studio軟體進行量測、紀錄及分析。
