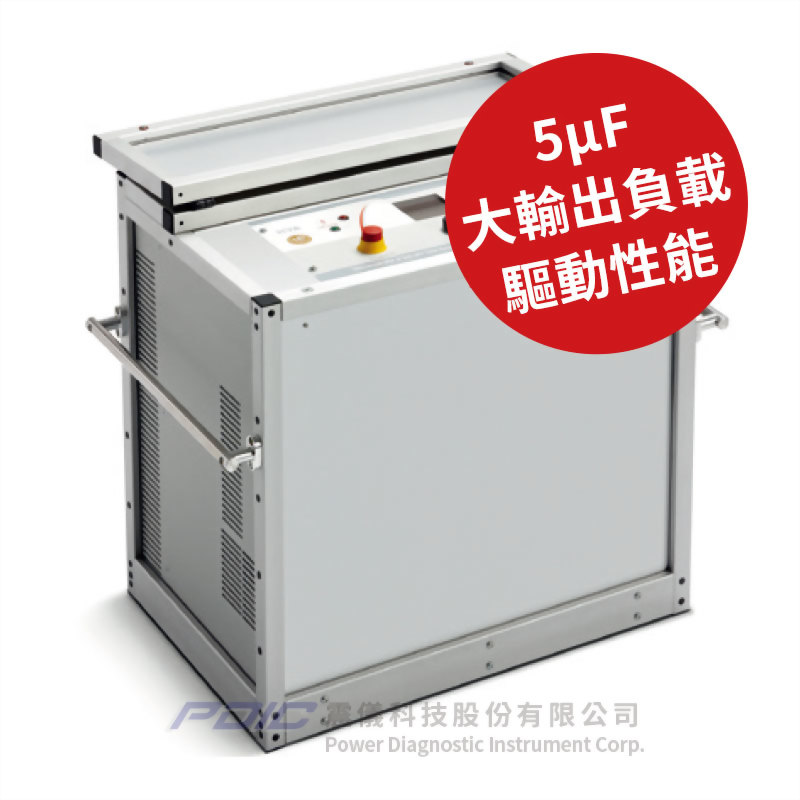

120kV通用型極低頻高壓測試器
型號 :
HVA120
- HVA120絶緣耐壓測試器為強大的0.1Hz極低頻電纜測試系統，專用於測試中壓電纜，具有比同類產品更高的功率重量比；具大輸出負載驅動性能達5μF。
- 除了可變頻率的極低頻輸出外，操作者也可選擇雙極性DC及電纜護套測試輸出模式。
- 具有電子和機械雙重放電功能(DDD®)、1個12kV回授保護系統及不限制的工作週期（為乾式系統，不使用油）。
- 可選購升級為包括TD診斷系統及局部放電診斷系統。
- 提供幾種操作模式：電纜測試、電纜護套測試、護套故障定位、電纜故障調適（燒弧）及真空瓶測試模式。
- 特點：
- 預定義的合乎標準的電纜測試序列。
- 在高壓時的絶對對稱式正弦波。
- 輸出電壓與電流RMS測量。
- 電容性與電阻性負載的測量。
- 自動及與負載相關的頻率選擇（0.01Hz - 0.1Hz）。
- 顯示當前的測試時間。
- 內建實時的波形顯示功能。
- 簡單明瞭的多語系軟體。
- 自動的測量報告。
- 透過RS232或USB儲存報告。
- 標準配備用於資料分析和儲存的電腦軟體“b2 Control Center”。
- 閃絡偵測及關斷。
- 閃絡電壓測量。
- 時間最佳化的燒弧模式。
- 無需定期維護。
- 安全特點：
- 輸出具短路保護。
- 12kV回授保護（50Hz）。
- 啟用/停用高壓信號燈。
- 安全功能的狀態顯示。
- 雙重放電裝置（DDD®）：2個內建及自動的放電裝置。
- 附鑰匙鎖的主電源開關。
- 前面板緊急關閉按鈕。
- 應用：
- 電纜：XLPE、PE、EPR、PILC等。
- 電容器。
- 開關設備。
- 變壓器。
- 旋轉機械（IEEE 433）。
- 絕緣礙子。
- 套管。
- 輸入電壓：210 - 240V，50/60Hz，3kVA。
- 輸出電壓：
- 正弦：0 – 120kVpeak，85kVrms。
- DC：± 0 - 100kV。
- 方波：100kV。
- 精度：± 1%。
- 解析度：0.1kV。
- 輸出電流：0 - 60mA（解析度1μA）；精度± 1%。
- 電阻範圍：0.1MΩ - 5GΩ。
- 輸出頻率：0.01 - 0.1Hz@0.01Hz步階，預設：0.1Hz（自動的頻率選擇）。
- 輸出負載：
- 0.5μF@0.1Hz@85kVrms。
- 5.0μF@0.01Hz@85kVrms。
- 護套測試：
- 最大測試電壓：10kV。
- 持續時間：1 - 15分鐘。
- 跳脫電流：0.1 - 5.0mA。
- 護套故障定位：
- 最大測試電壓：10kV。
- 持續時間：1 - 60分鐘。
- 脈衝/週期：1:3 / 4 s、1:5 / 4 s、1:5 / 6 s、1:9 / 6 s。
- 詳細規格、配件、軟體及選購，歡迎洽詢。
