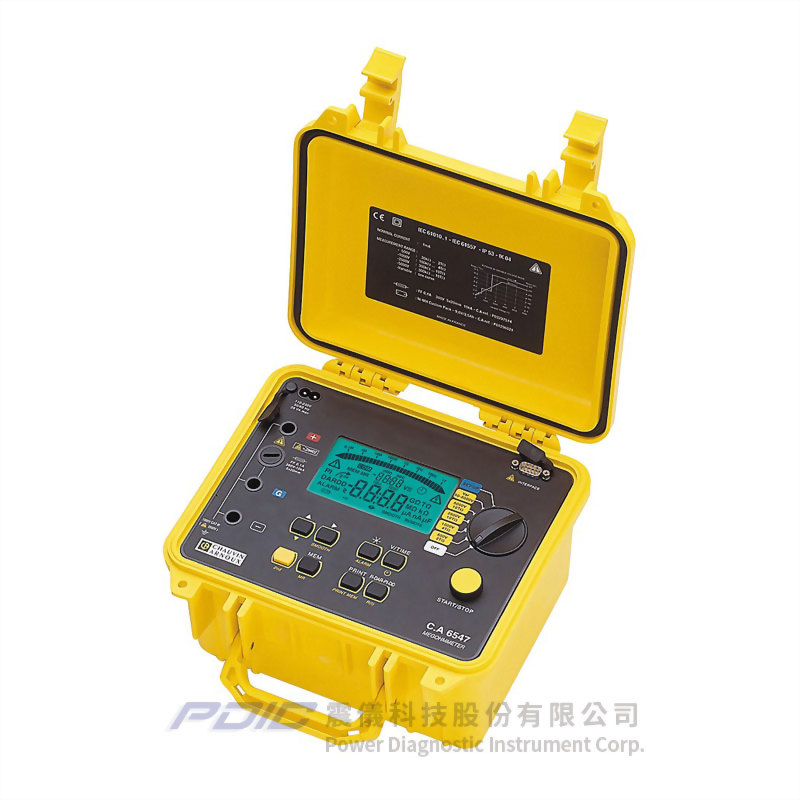

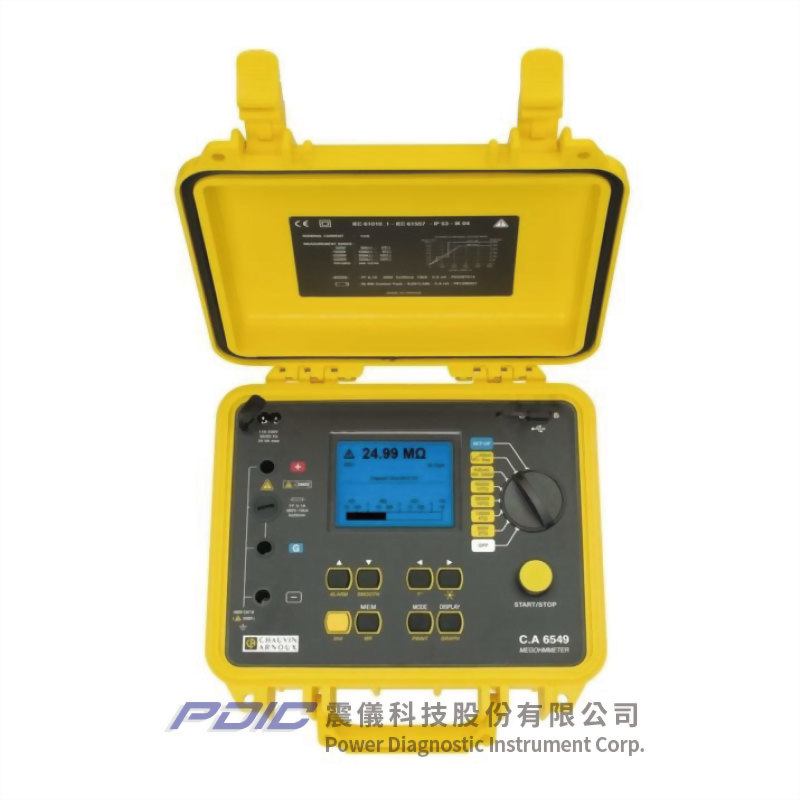

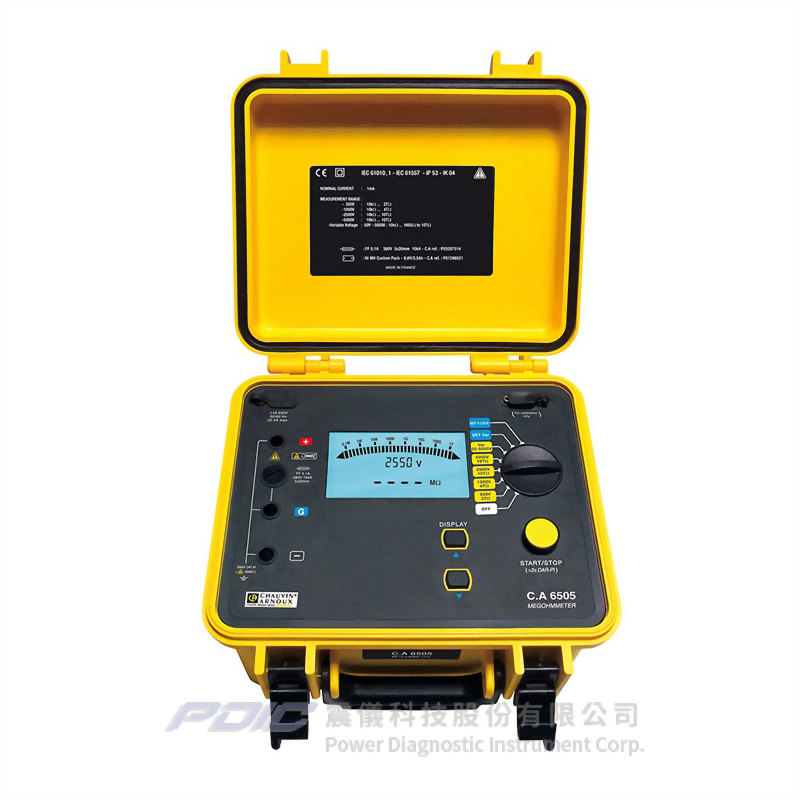

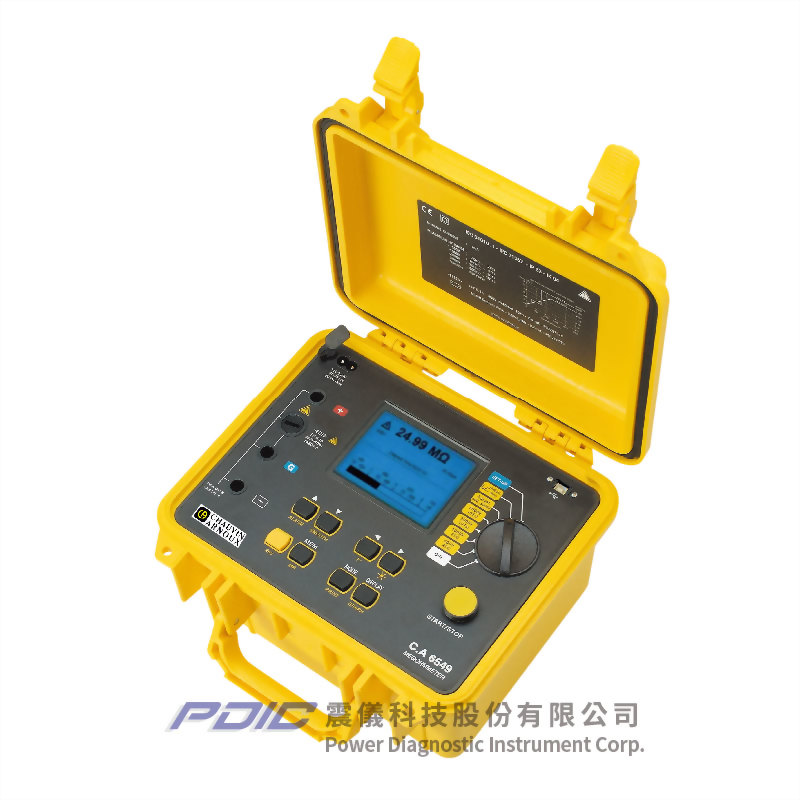

5kV高阻計

型號 : C.A 6505/C.A 6545/C.A 6547/C.A 6549

  • 寬廣的測量範圍:10kΩ - 10TΩ。
  • 顯示數字、條圖、訊息與符號的大型背光LCD圖形式顯示幕。
  • 測試電壓:
    • 固定的測試電壓:500、1,000、2,500、5,000V;比較適合經驗較不豐富的使用者操作使用。
    • 可調整的測試電壓:40V – 5,100V@10或100V增量;適用於所有類型的測量情況。
  • 定量與定性的絶緣分析。
  • 自動計算絶緣品質比值:介質吸收比(DAR)、極化指數(PI)、介質放電指數(DD)。
  • 步進電壓模式。
  • 計算在一個參考溫度的結果電阻值。
  • 適用於工業設備的測試與維護。
  • 可將測量結果儲存在內部記憶體及透過軟體將資料匯出,以保存測量記錄(機型C.A 6547 / C.A 6549)。
  • 系統介紹:
    • 具有適用於現場最嚴苛測量條件的IP53高度耐撞擊防漏外殼,C.A 6505/6545/6547/6549高阻計能提供最佳的絶緣測試精度與專業性能。
    • C.A 6505/6545/6547/6549高阻計一經建立連接,便可測量待測設備或裝置的電壓、頻率、電容及殘餘電流。
    • 具備多重功能,不只能測定測量的絶緣品質是否合格,還能確保達到真正的預防性維護目的。
    • 配備連接交流電網及將內部可充電NiMH電池進行充電的插座。
    • 可以摺起來的把手,方便存放。
    • 配備RS232介面,可連接個人電腦或印表機(機型C.A 6547及C.A 6549)。
    • 機型C.A 6505/6545/6547標準配備一個配件袋,內容包括終端為大型、完全絶緣、內建鱷魚夾的3m導線:用於高度絶緣測量的2條測量導線及1條接地導線。並可選購終端為4mm香蕉插頭的簡單導線,以連接小鱷魚夾或測試探棒。
    • C.A 6505高阻計也配備一個配件袋,內有2條各2m長測量導線、鱷魚夾及2條保護的安全導線。
  • 主要應用:
    • 電纜、馬達、發電機、變壓器的絕緣測量。
    • 提供2種層面的診斷:
      • “通過/不通過(Go/No go)”測量。
      • 用於預防性維護的“定性測量”:
        • 以設定的持續時間進行測試。
        • 絶緣品質比值:極化指數(PI)與介質吸收比值(DAR)。
        • 在複合或多層電纜上進行絕緣測試(介質放電指數,DD)。
        • 步進電壓。
      • 基於預防維護的目的,而進行絶緣測試的必要性:
        • 安全性:可最大限度的降低短路的風險。
        • 成本:能避免重要設備故障,導致高昂成本的生產停工、損失及維修。



機型 C.A 6505 C.A 6545 C.A 6547 C.A 6549
測量
絶緣測試 固定的測試電壓:500、1,000、2,500、5,000V。
可調整的測試電壓:40V – 5,100V@10或100V增量。
範圍:
 500V:10kΩ - 2TΩ;
 1,000V:10kΩ - 4TΩ;
 2,500V:10kΩ - 10TΩ;
 5,000V:10kΩ - 10TΩ。
電壓 1 – 51,00V(15Hz – 500Hz或DC)
電容 0.001 – 49.99F
洩漏電流 0.000nA – 3,000A
功能
顯示幕 大型LCD 圖形式
背光
可設定警報
平滑顯示
可設定測試持續時間
比值計算 介質吸收比、極化指數 介質吸收比、極化指數、介質放電指數
步進電壓模式 5步階
儲存 128kB
RS232 雙向
列印測量資料 串列或並聯的印表機
電腦軟體 DataView®
電源 可充電NiMH電池
符合電氣安規 IEC 61010-1(Cat. III 1,000V或Cat. I 2,500V)及61557
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • 寬廣的測量範圍:10kΩ - 10TΩ。
  • 顯示數字、條圖、訊息與符號的大型背光LCD圖形式顯示幕。
  • 測試電壓:
    • 固定的測試電壓:500、1,000、2,500、5,000V;比較適合經驗較不豐富的使用者操作使用。
    • 可調整的測試電壓:40V – 5,100V@10或100V增量;適用於所有類型的測量情況。
  • 定量與定性的絶緣分析。
  • 自動計算絶緣品質比值:介質吸收比(DAR)、極化指數(PI)、介質放電指數(DD)。
  • 步進電壓模式。
  • 計算在一個參考溫度的結果電阻值。
  • 適用於工業設備的測試與維護。
  • 可將測量結果儲存在內部記憶體及透過軟體將資料匯出,以保存測量記錄(機型C.A 6547 / C.A 6549)。

  • 適用於電纜、馬達、發電機、變壓器等的絕緣測量。
  • 提供2種層面的絕緣診斷:
    • “通過/不通過(Go/No go)”測量。
    • 用於預防性維護的“定性測量”:
      • 以設定的持續時間進行測試。
      • 絶緣品質比值:極化指數(PI)與介質吸收比(DAR)。
      • 在複合或多層電纜上進行絕緣測試(介質放電指數,DD,C.A 6545/C.A 6547/C.A 6459)。
      • 步進電壓模式(C.A 6549)。
