固定夾管型超音波熱能錶

型號 : Ultraflo U1000MKII-HM

  • Micronics新推出的Ultraflo U1000MKII系列,提供2種機型:Ultraflo U1000MKII-FM為超音波流量計,Ultraflo U1000MKII-HM為超音波熱能錶。

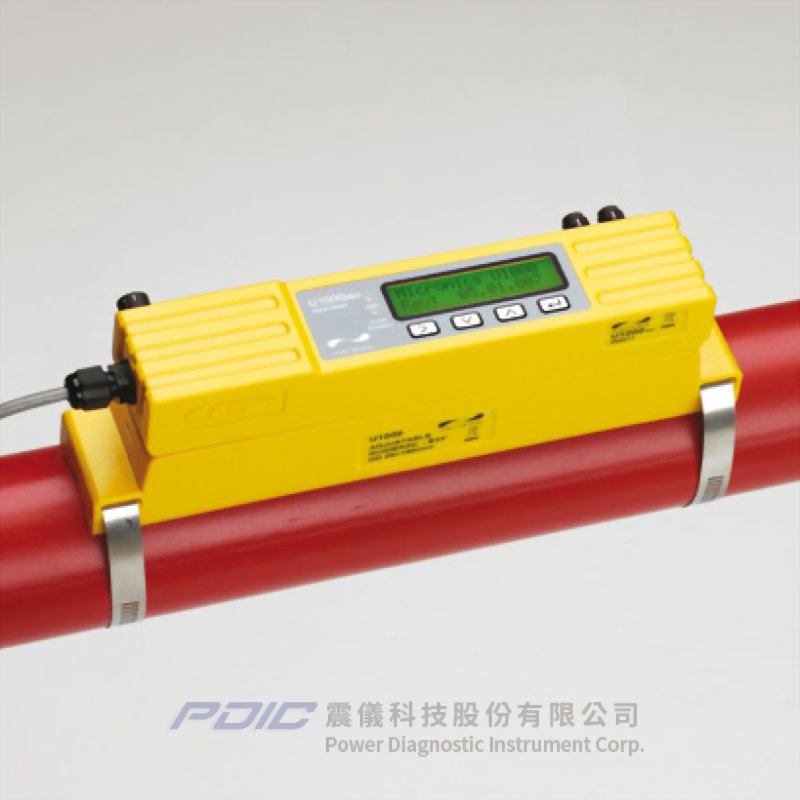

  • Ultraflo U1000MKII-HM是一款高性價比、非侵入式的固定夾管型超音波熱能錶,可取代傳統嵌入式電度錶(瓦時計/電能錶),用於家庭、商業的地區性或共用的加熱或冷卻系統的電能管理及計費應用,比起傳統嵌入式產品,能節省可觀的安裝成本,並具有乾式維護的優點,只需最短的停機時間,便能獲得最大的可用性。
  • 簡單、低成本,適於從管外進行熱水或冷卻水能量測量。
  • 採用超音波時差法,進行流量測量;使用PT100 Class B 4線式溫度感測器,測量流動溫度與回流溫度。
  • 配備2 x 16字元背光LCD顯示幕,提供安裝、維護的訊息。
  • 透過內建的脈衝輸出與通訊*選購,顯示能量消耗率與總消耗能量,可作為獨立的儀錶操作,也可作為aM&T或BEM系統的一部份。(:每個脈衝所代表的能量,可設定為公制1kWh、10kWh、100kWh、1MWh或英制1kBTU、10kBTU、100kBTU、1MBTU)。
  • 安裝及定位,操作簡單:
    • 連接電源、輸入管道內徑、調整傳感器間距及夾在管道上,其操作和步驟都很簡單,無需特殊的技術或工具。
  • 提供2個較大的管徑範圍選擇,可完全調整:管外徑22mm-115mm及125mm-180mm。
  • 提供Modbus RTU Slave、RS485串列及M-Bus通訊*選購。
  • 交叉相關流量測量系統。
  • 1MHz傳感器,可通過較差或老舊厚壁管道與較大管道系統。
  • 選單提供水/乙二醇液體選項。
  • 包括2個模組:
    • 傳感器與導軌組件。
    • 電子模組(顯示幕與按鍵、電源、信號及通訊連接介面)。
  • 應用:
    • 適用的產業:
      • 建築物服務、能源管理。
    • 適用的液體類型:
      • 熱水(<85℃)、冷卻水、乙二醇與冷卻水的混合液。
    • 適用的項目:
      • 在能源管理或建築物服務應用中的低溫熱水或冷卻水電路中的電能/熱能計量。
    • 適用的管道材質:
      • 鋼、不銹鋼、塑膠和銅。

  • 測量技術:
    • 採用超音波時差法,進行流量測量。
    • 使用PT100 Class B 4線式溫度感測器,測量流動溫度與回流溫度。
    • 最大偵測流量與最小偵測流量的比:200:1。
  • 符合熱能錶標準:熱能計算的設計,符合EN1434 section 6標準。
  • 精度:±1% – 3% rdg.@>0.3m/s。
  • 流速範圍:0.1m/s – 10m/s。
  • 管徑範圍-提供2種選擇:
    • 管外徑22mm – 115mm及125mm – 180mm。
    • 請注意,適用的管道尺寸依管道材質與內徑而定。
  • 水溫範圍:0°C – 85°C。

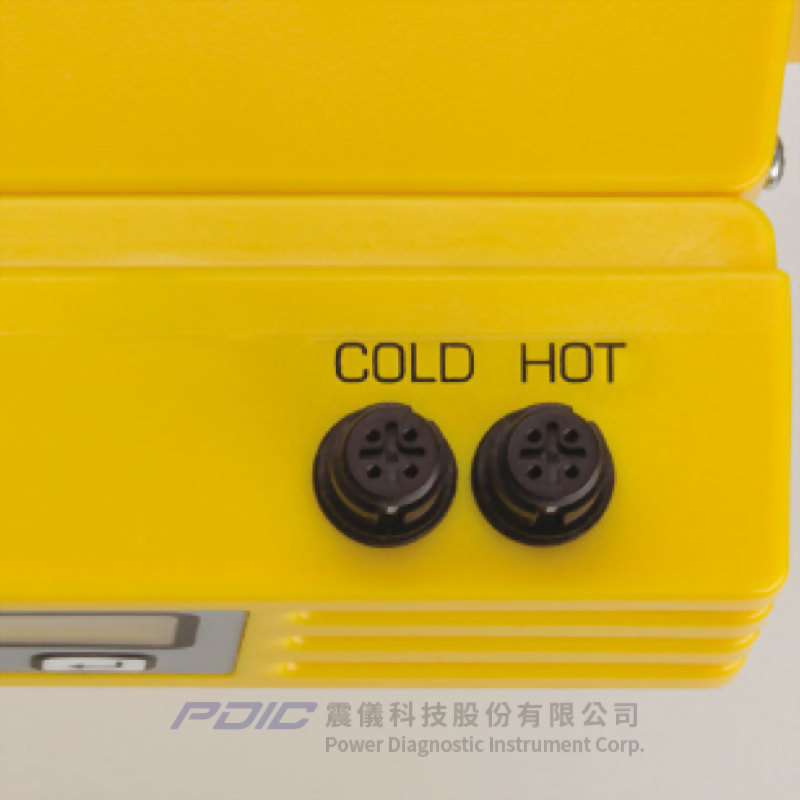

  • 溫度感測器:夾管型PT100 Class B 4線式,範圍0°C – 85°C,解析度0.1°C,最小溫差0.3°C。
  • 輸出:脈衝或頻率。
    • 脈衝:用於體積流量及以kWh或BTU為單位的電能(熱能)。
    • 頻率:用於流速。
    • 脈衝輸出可設定為信號損失或低流速警報。
  • Modbus通訊協定(*選購):可選購Modbus RTU Slave,RS485串列連接硬體層;電能(熱能)、功率、溫度及流量;Modbus連接導線為1m。
  • Mbus通訊協定(*選購):可選購M-bus。
  • 顯示幕:
    • 2 x 16字元背光LCD顯示幕。
    • 顯示測量的流量、信號強度百分比、流量單位、流動正逆方向;使用向上/向下鍵捲動畫面可進一步顯示瞬時功率、總電能(熱能)、溫差、總流量。
  • 4個觸感式按鍵及2個LED燈:
    • 信號燈:kWh(BTU)電能脈衝信號。
    • 脈衝燈:當啟用脈衝、頻率或警報功能時亮燈。
  • 外部電源:12V – 24V±10% AC/DC@7W;可選購插入式12V電源供應器。
  • 電子模組機殼:IP54防護等級。
  • 輸入/輸出導線:5m x 6芯,用於電源輸入及脈衝輸出。
  • 體積:250mm x 48mm x 90mm(電子模組+導軌)。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • 為高“性價比”、非侵入式的固定夾管型超音波熱能錶,可取代傳統嵌入式電度錶(瓦時計/電能錶),用於家庭、商業的地區性或共用的加熱或冷卻系統的電能管理及計費應用,比起傳統嵌入式產品,能節省可觀的安裝成本,並具有乾式維護的優點,只需最短的停機時間,便能獲得最大的可用性。
  • 簡單、低成本,適於從管外進行熱水或冷卻水能量測量。
  • 採用超音波時差法,進行流量測量;使用PT100 Class B 4線式溫度感測器,測量流動溫度與回流溫度。
  • 配備2 x 16字元背光LCD顯示幕,提供安裝、維護的訊息。
  • 透過內建的脈衝輸出與通訊*選購,顯示能量消耗率與總消耗能量,可作為獨立的儀錶操作,也可作為aM&T或BEM系統的一部份。(:每個脈衝代表的能量可設定為公制1kWh、10kWh、100kWh、1MWh或英制1kBTU、10kBTU、100kBTU、1MBTU)。
  • 安裝及定位,操作簡單:
    • 連接電源、輸入管道內徑、調整傳感器間距及夾在管道上,其操作和步驟都很簡單,無需特殊的技術或工具。
  • 提供2個較大的管徑範圍選擇,可完全調整:管外徑22mm-115mm及125mm-180mm。
  • 提供Modbus RTU Slave、RS485串列及M-Bus通訊*選購。
  • 交叉相關流量測量系統。
  • 1MHz傳感器,可通過較差或老舊厚壁管道與較大管道系統。
  • 選單提供水/乙二醇液體選項。




  • 為非侵入式、夾管型超音波熱能錶,可取代傳統嵌入式電度錶(瓦時計/電能錶),用於家庭、商業的地區性或共用的加熱或冷卻系統的電能管理及計費應用。
  • 簡單、低成本,適於從管外進行熱水或冷卻水能量測量。
  • 適用的產業:
    • 建築物服務、能源管理。
  • 適用的液體類型:
    • 熱水(<85℃)、冷卻水、乙二醇與冷卻水的混合液
  • 適用的項目:
    • 能源管理或建築物服務應用中的低溫熱水或冷卻水電路中的電能/熱能計量
  • 適用的管道材質:
    • 鋼、不銹鋼、塑膠和銅。

  • 固定夾管型超音波熱能錶U1000MKII-HM介紹:
